Dansk (DK)
235
Ekstern tvangsstyret maksimums- eller minimumskurve
Pumpen kan tvangsstyres til at køre på maksimums- eller mini-
mumskurven via den digitale indgang.
Vælg funktion for den digitale indgang på pumpens betjeningspa-
nel eller med Grundfos GO.
7.4.3 Analog indgang
Se fig. 25, pos. 3.
Du kan bruge den analoge indgang til tilslutning af en ekstern
sensor til måling af temperatur eller tryk. Se fig. 31.
Du kan bruge sensortyper med 0-10 V- eller 4-20 mA-signal.
Du kan også bruge den analoge indgang til et eksternt signal til
styring via et centralt tilstands- og styringsanlæg eller et lignende
styresystem. Se fig. 32.
• Når indgangen bruges til varmeenergimonitoren, skal du
installere en temperatursensor i returløbsledning.
• Hvis pumpen er installeret i returløbsledningen i anlægget,
skal du installere sensoren i fremløbsledningen.
• Hvis konstanttrykregulering er aktiveret, og pumpen er instal-
leret i fremløbsledningen i anlægget, skal du installere senso-
ren i returløbsledningen.
• Den interne temperatursensor kan bruges hvis pumpen er
installeret i returløbsledningen i anlægget.
Du kan ændre sensortypen, 0-10 V eller 4-20 mA, kan ændres på
betjeningspanelet eller med Grundfos GO.

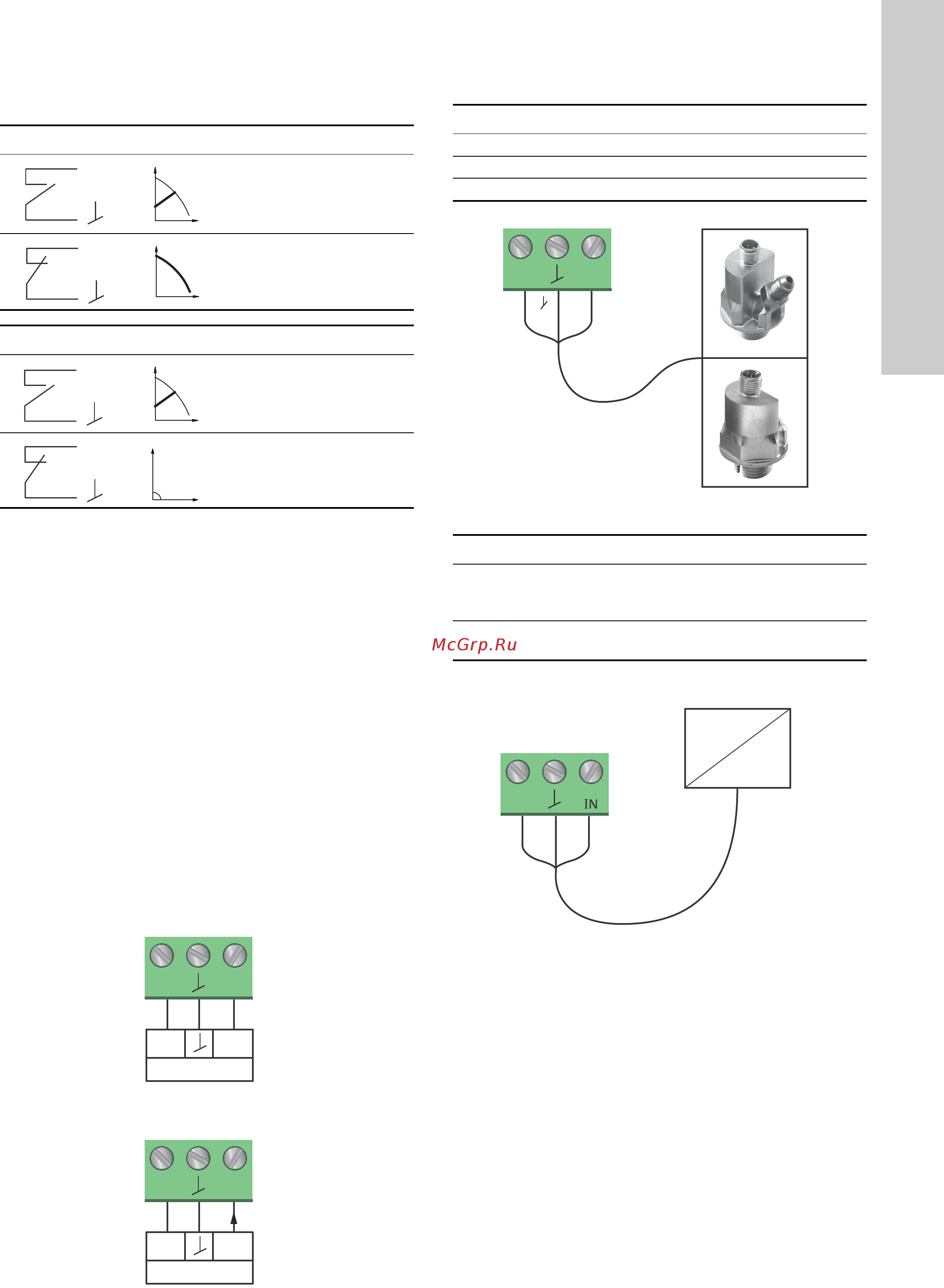

Fig. 29 Analog indgang for ekstern sensor, 0-10 V
Fig. 30 Analog indgang til ekstern sensor, 4-20 mA
I følgende tilfælde kan du med fordel anvendes eksterne senso-
rer med henblik på at optimere pumpens ydelse:
Fig. 31 Eksempler på eksterne sensorer
Du finder yderligere oplysninger i afsnit 11.4 Eksterne sensorer.
Fig. 32 Eksempel på eksternt signal til styring via CTS eller
PLC
Maksimumskurve
Normal drift
Maksimumskurve
Minimumskurve
Normal drift
Minimumskurve
TM05 3221 0612TM05 2948 0612
M
A
Q
H
M
A
Q
H
M
I
Q
H
M
I
Q
H
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
I
24V
I
N
Funktion eller styringsform Sensortype
Varmeenergimonitor Temperatursensor
Konstant temperatur Temperatursensor
Proportionalt tryk Tryksensor
TMTM06 7237 3416
Pos. Sensortype
1
Kombineret temperatur- og tryksensor, Grundfos
type RPI T2.
1/2"-tilslutning og 4-20-mA signal.
2
Tryksensor, Grundfos type RPI.
1/2"-tilslutning og 4-20-mA signal.
TM05 2888 0612
Vcc
Signal
1
2
24V
BMS
PLC
