1365

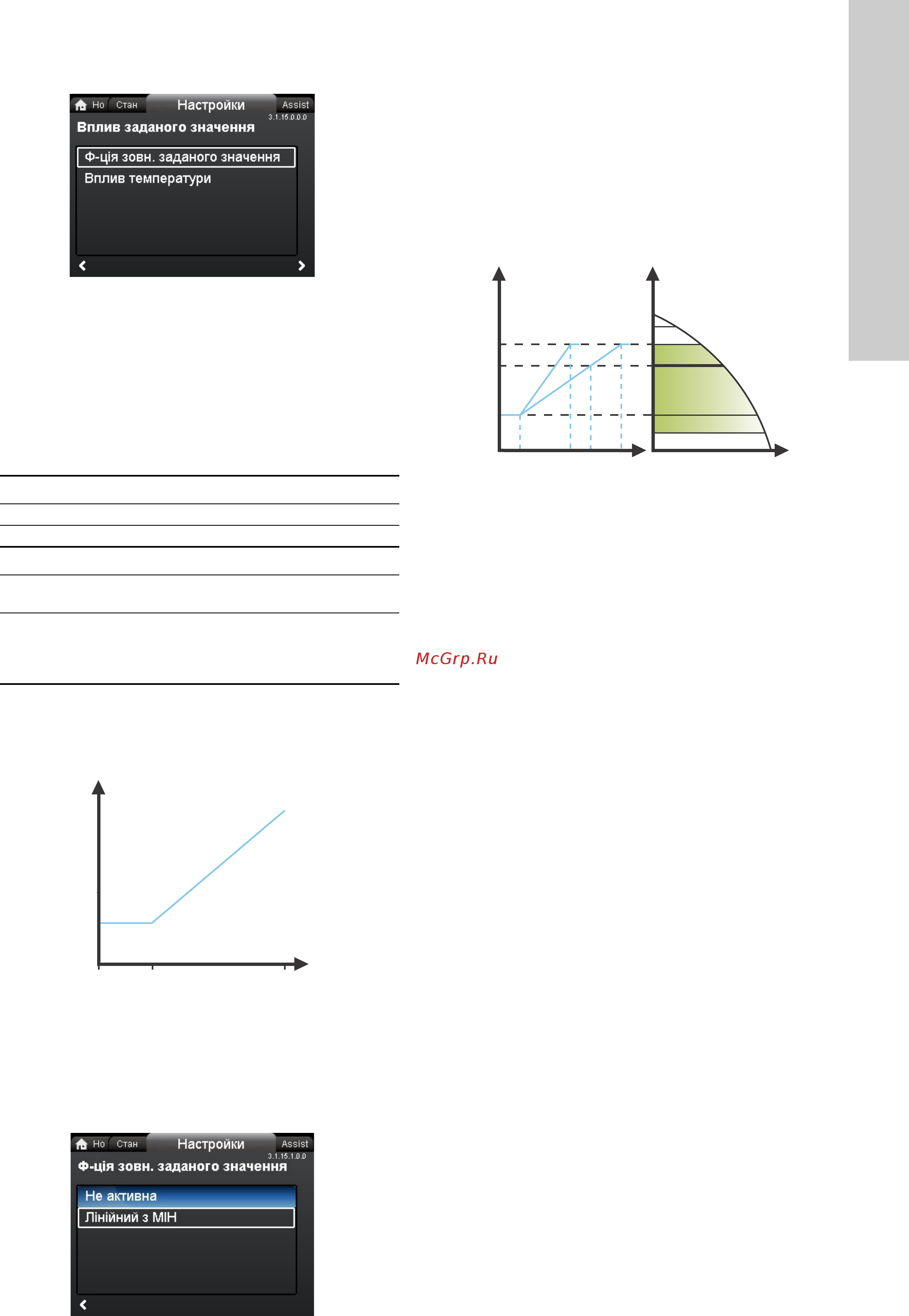

8.7.1 "Вплив заданого значення"
Навігація
"Home" > "Настройки" > "Вплив заданого значення"
"Вплив заданого значення"
•"Ф-ція зовн. заданого значення"
•"Вплив температури".
"Ф-ція зовн. заданого значення"
Зовнішній сигнал 0-10 В або 4-20 мА регулює частоту
обертання насоса в діапазоні від мінімуму до 100 % за
лінійною функцією. Див. рис. 47.
Якщо аналоговий вхід налаштований на
вплив зовнішнього
встановленого значення, функція зовнішнього встановленого
значення автоматично активується за допомогою опції
"Лінійний з МІН". Див. розділ 7.4.3 Аналоговий вхід.
Рис. 47 "Ф-ція зовн. заданого значення", 0-10 В
Діапазон керування залежить від мінімальної швидкості
обертань, обмежень потужності і тиску насоса.
Аналоговий вхід може бути заданий у якості функції
зовнішнього встановленого значення
у меню "Настройки" або
"Assist". Див. розділ 7.4.3 Аналоговий вхід.
"Вплив температури"
Коли ця функція працює у режимі керування на основі
пропорційного тиску або постійного тиску, встановлене
значення для напору буде зменшено відповідно до
температури рідини.
Вплив температури можна використовувати при температурах
робочої рідини нижче 80 °С або 50 °С. Ці граничні значення
температури мають назву T
макс.
. Встановлене значення
відповідно до приведеної нижче графічної характеристики
знижується по відношенню до заданого значення напору, яке
становить 100 %.
Рис. 48 "Вплив температури"
У наведеному вище прикладі було обрано значення T
макс.
, яке
становить 80 °C. Фактична температура рідини, T
факт.
,
спричиняє зниження встановленого значення для напору з
100 % до значення H
факт.
.
Функція впливу температури вимагає наступне:
• режим керування по пропорційному тиску, постійному
тиску або по постійній характеристиці;
• насос встановлений в напірному трубопроводі;
• систему з регулюванням температури в напірному
трубопроводі.
Вплив температури підходить для наступних систем.
• Системи зі змінними витратами (наприклад, двотрубні
системи опалення), в яких функція впливу температури
призводить
до подальшого зниження продуктивності
насоса в періоди зменшення навантажень і, отже, до
зменшення температури в напірному трубопроводі.
• Системи з майже постійними витратами (наприклад,
однотрубні системи опалення та системи опалення
підлоги), в яких змінне необхідне теплове навантаження не
може бути відстежено за зміною напору, як у випадку з
двотрубними системами опалення.
У таких системах
продуктивність насоса можна відрегулювати лише шляхом
активації функції впливу температури.
Вибір максимальної температури
У системах з розрахунковою температурою в напірному
трубопроводі:
• до 55 °C включно, треба обрати максимальну температуру
рівну 50 °C;
• більш ніж 55 °C, треба обрати максимальну температуру
рівну 80 °C.
Функцію впливу температури не можна використовувати в
системах кондиціонування повітря та охолодження.
3.1.15.0.0.0 Вплив заданого значення
Діапазон
4-20 мА [0-100 %]
0-10 В [0-100 %]
Керування
0-20 %
наприклад,
0-2 В
Встановлене значення
дорівнює мінімальному.
20-100 %
наприклад,
2-10 В
Встановлене значення
знаходиться у діапазоні від
мінімального до
встановленого значення.
TM05 3219 12123.1.15.10.0 Ф-ція зовн. заданого значення
rpm
V
Min.
02
Max.
10
TM05 3022 1212
H
T [°C]
30 %
20 50 80
100 %
H
actual
T
actual
H
Q
