Grundfos MAGNA3 D 32-80 180 97924451 [201/1656] Mehrpumpenbetrieb einrichten

Deutsch (DE)

201

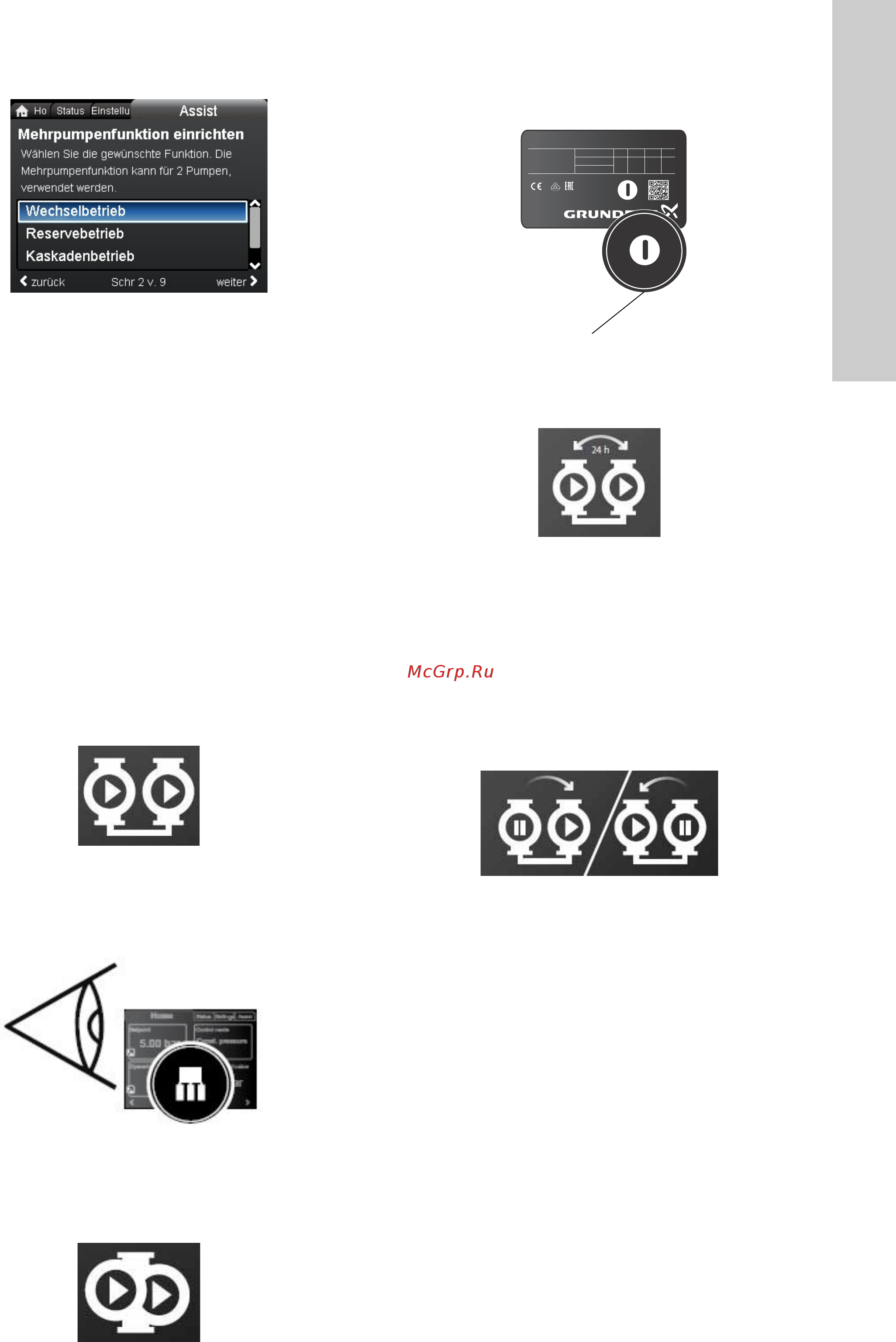

8.8.3 Mehrpumpenbetrieb einrichten

Navigation

Home > Assist > Mehrpumpenbetrieb einrichten

1. Befolgen Sie zum Einrichten des Mehrpumpenbetriebs die

Schritt-für-Schritt-Anleitung.

2. Prüfen Sie die eingegebenen Werte.

3. Drücken Sie auf [OK], um die Einstellungen zu bestätigen und

zu aktivieren.

Mehrpumpenfunktion

Die Mehrpumpenfunktion ermöglicht die Regelung von Doppel-

pumpen und parallel geschalteten Einzelpumpen, ohne dass eine

externe Steuerung erforderlich ist. Die Kommunikation der Pum-

pen in einer Mehrpumpenanlage erfolgt über die drahtlose GENI-

air-Verbindung.

Pumpenanlage:

• Doppelpumpe

• 2 parallel geschaltete Einzelpumpen. Alle Pumpen müssen

vom gleichen Typ sein und dieselbe Größe aufweisen. Für

jede Pumpe ist ein mit der Pumpe in Reihe geschaltetes Rück-

schlagventil zu installieren.

Sie können eine Mehrpumpenanlage über eine ausgewählte

Pumpe einstellen. Bei dieser handelt es sich dann um die Master-

pumpe.

Abb. 49 Parallel geschaltete Einzelpumpen

Bei einer Mehrpumpenanlage können Sie auf dem Display erken-

nen, welche Pumpe die Masterpumpe ist. Siehe Abb. 50 und

Symbole der "Home"-Anzeige.

Abb. 50 Erkennen der Masterpumpe in einer Mehrpumpenan-

lage

Doppelpumpen sind werkseitig auf die Mehrpumpenfunktion ein-

gestellt. Dabei wird der Pumpenkopf I als Masterpumpe definiert.

Abb. 51 Doppelpumpe

Prüfen Sie das Typenschild, um die Masterpumpe zu bestimmen.

Siehe Abb. 52.

Abb. 52 Bestimmen der Masterpumpe bei einer Doppelpumpe

Wechselbetrieb

Abb. 53 Wechselbetrieb

Im Wechselbetrieb wird zwischen den Betriebsarten "Betrieb" und

"Reserve" umgeschaltet. Dazu sind zwei parallel geschaltete

Pumpen der gleichen Größe und des gleichen Typs erforderlich.

Die wichtigste Aufgabe dieser Funktion liegt darin, die Anzahl der

Betriebsstunden gleichmäßig auf die beiden Pumpen zu vertei-

len. Zudem stellt sie sicher, dass die Reservepumpe den Betrieb

übernimmt, wenn sich die Betriebspumpe aufgrund einer Alarm-

meldung abgeschaltet hat.

Reservebetrieb

Abb. 54 Reservebetrieb

Der Reservebetrieb ist nur möglich, wenn zwei Pumpen der glei-

chen Größe und des gleichen Typs parallel geschaltet sind. Für

jede Pumpe ist ein mit der Pumpe in Reihe geschaltetes Rück-

schlagventil zu installieren.

Eine Pumpe läuft im Dauerbetrieb. Die Reservepumpe wird jeden

Tag eine kurze Zeit lang betrieben, um Blockierungen zu verhin-

dern. Fällt die Betriebspumpe aufgrund einer Störung aus, über-

nimmt die Reservepumpe automatisch den Betrieb.

Undef-083 Select multi pump functionTM067498 3516TM06 7499 3516TM06 7500 3516

TM06 6890 2516TM06 7501 3516TM06 7502 3516

XXXXXXXXXXXXXXXXXXXXXXXX

P/N: XXXXXXXX

S/N: XXXXXXXX

PC: XXXX

Model: X

IP XXX TF XXX

Grundfos Holding A/S, DK - 8850 Bjerringbro, Denmark

((,;;;3DUW;

Made in Germany

0LQ

0D[

;;;

;;

XXXX

XXXX;;;

[A] P

1 [W] MPa

I ist als Masterpumpe definiert.
