Polski (PL)
892

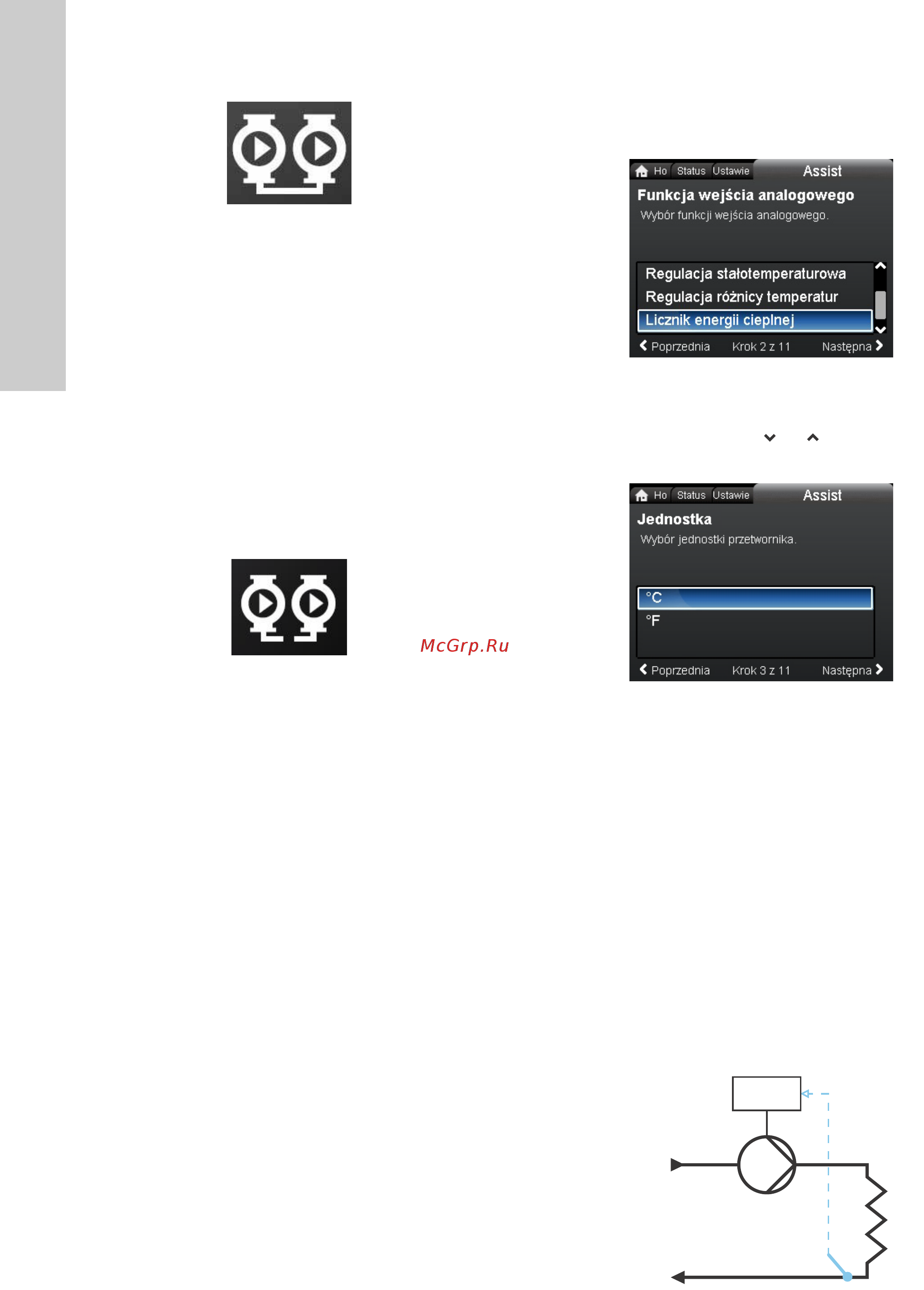

"Praca kaskadowa"
Rys. 55 "Praca kaskadowa"
Praca kaskadowa zapewnia automatyczne dostosowywanie
osiągów pompy do zapotrzebowania poprzez załączanie
iwyłączanie pomp. Dzięki temu instalacja pracuje możliwie
najbardziej ekonomicznie, ze stałym ciśnieniem i ograniczoną
liczbą pomp.
Gdy pompa podwójna pracuje w trybie regulacji według ciśnienia
stałego, druga pompa uruchomi się przy 90 % wydajności
maksymalnej. Druga pompa jest automatycznie zatrzymywana,
gdy już nie jest potrzebna do zapewnienia określonego
zapotrzebowania na wodę. W przypadku gdy obie pompy pracują
jednocześnie, ich prędkość jest jednakowa.
System pompowy:
•Ustawić rodzaj regulacji na "Stałe ciśnienie" lub "Stała
charakt.".
"Brak funkcji do pracy wielopom."
Rys. 56 "Brak funkcji do pracy wielopom."
Pompy pracują jako pompy pojedyncze.
8.8.4 Zewnętrzne połączenia w systemach wielopompowych
Następujące połączenia zewnętrzne należy skonfigurować tylko
dla pompy nadrzędnej:
•wejście analogowe
•wejście cyfrowe
moduł interfejsu komunikacyjnego CIM.
Aby monitorować pompę podrzędną, należy zamontować moduł
interfejsu komunikacyjnego również na pompie podrzędnej.
Poniższych ustawień należy dokonać zarówno na pompie
nadrzędnej, jak i podrzędnej:
•Przekaźniki
Od modelu B. Skonfigurować zarówno na pompie nadrzędnej,
jak i podrzędnej.
Tryb pracy, rodzaj regulacji i wartość zadana
Są to parametry systemu wspólne dla obu pomp.
Monitorowanie energii cieplnej
Energia cieplna jest monitorowana w całym systemie. Dlatego
też wartości monitorowania energii cieplnej są wyświetlane dla
obu pomp, nie tylko dla jednej.
8.8.5 "Nastawianie, wejście analogowe"
W tym menu można skonfigurować wejścia analogowe, na
przykład wejście przetwornika temperatury do monitorowania
energii cieplnej.
Nawigacja
"Home" > "Assist" > "Nastawianie, wejście analogowe"
1. Aby włączyć wejście przetwornika, należy wybrać "Licznik
energii cieplnej" za pomocą lub , a następnie nacisn
ąć
[OK].
2. Przeprowadzić konfigurację wejścia przetwornika zgodnie
z instrukcjami. Należy rozpocząć od ekranu jednostki,
azakończyć na ekranie podsumowania.
3. Sprawdzić wprowadzone wartości.
4. Nacisnąć [OK], aby potwierdzić i aktywować ustawienia.
8.8.6 "Licznik energii cieplnej"
Miernik energii cieplnej spełnia funkcję monitorowania, obliczając
zużycie energii cieplej w instalacji. Pomiary przepływu potrzebne
do obliczeń wykazują niedokładność ± 10 % maksymalnego
przepływu. Dodatkowo pomiary temperatury potrzebne do
obliczeń również wykazują pewną niedokładność, w zależności
od rodzaju przetwornika. Dlatego ta wartość energii cieplnej nie
może być używana do celów rozliczeniowych. Jednakże jest ona
idealna dla celów optymalizacji, gdy chcemy uniknąć
nadmiernych kosztów energii związanych z brakiem równowagi
winstalacji.
Miernik energii cieplnej wymaga dodatkowego przetwornika
temperatury, umieszczonego w rurze zasilającej lub powrotnej,
wzale
żności od miejsca zamontowania pompy.
Rys. 57 MAGNA3 z wbudowanym miernikiem energii cieplnej
TM06 7498 3516TM06 7503 3516
Licznik energii cieplnejundef-147TM05 5367 3612
t
kWh
F
t
R
