Svenska (SE)
1122

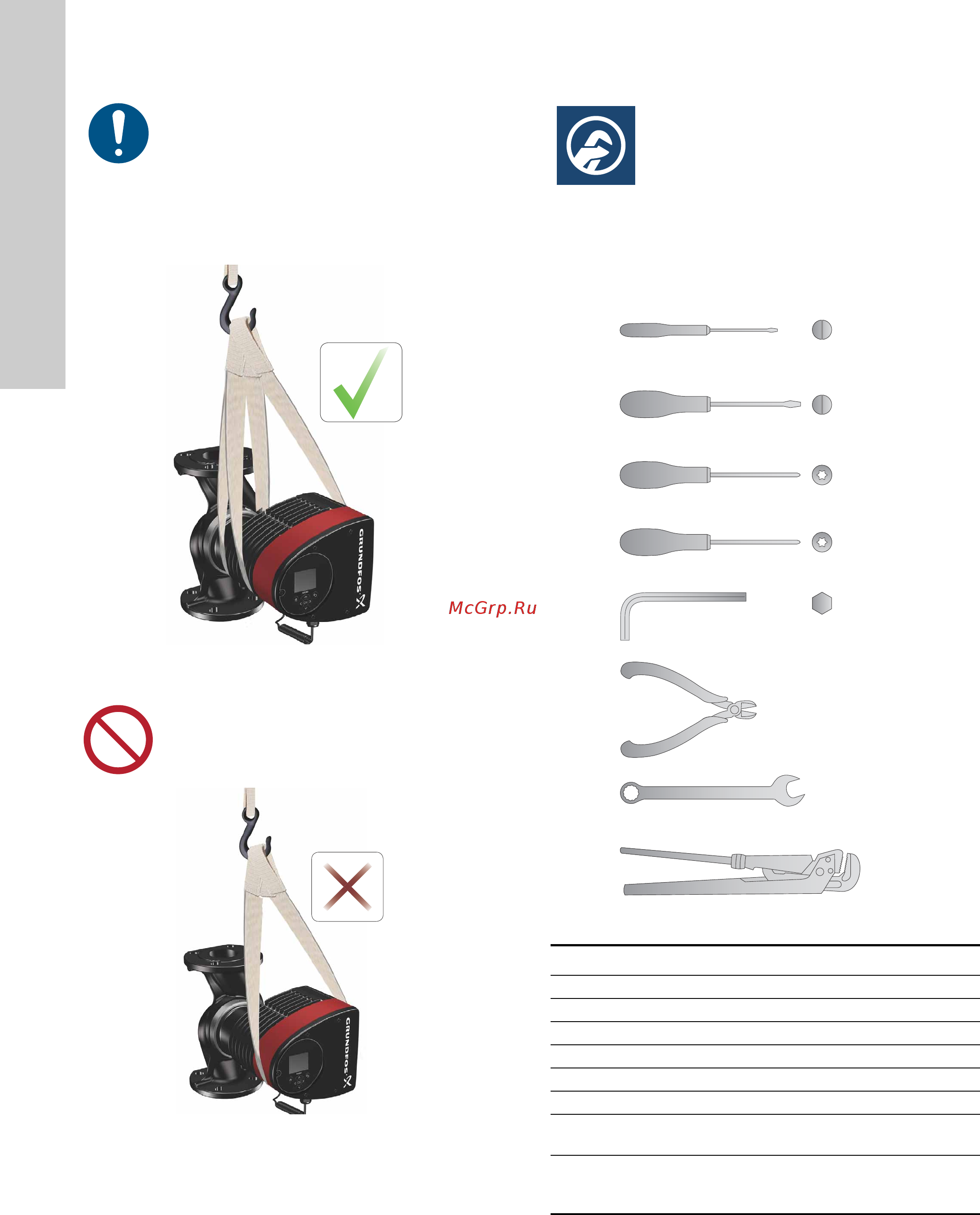

2.3 Lyfta pumpen
Lyft alltid direkt i pumphuvudet eller kylflänsarna vid hantering av
pumpen. Se figur 5.
För större pumpar kan det vara nödvändigt att använda lyftutrust-
ning. Placera lyftslingorna enligt figur 5.
Fig. 5 Korrekt lyft av pump
Fig. 6 Felaktigt lyft av pump
3. Installation av produkten
3.1 Placering
Pumpen är avsedd för inomhusinstallation.
3.2 Verktyg
Fig. 7 Rekommenderade verktyg
Följ lokala föreskrifter avseende gränsvärden för
manuell lyftning och hantering.
TM05 5820 3216
Lyft inte pumphuvudet i styrenheten, dvs. den röda
delen av pumpen. Se figur 6.
TM05 5821 3216
TM05 6472 4712
Pos. Verktyg Storlek
1 Spårskruvmejsel 0,6 x 3,5 mm
2 Spårskruvmejsel 1,2 x 8,0 mm
3 Torxskruvmejsel TX10
4 Torxskruvmejsel TX20
5 Sexkantnyckel 5,0 mm
6 Sidavbitare
7 PU-nyckel
Beroende på
DN-dimension
8Rörtång
Används endast för
pumpar med gängan-
slutning
0.6 x 3.5
5.0
1.2 x 8.0
TX20
TX10
2
3
4
5
6
7
8
1
