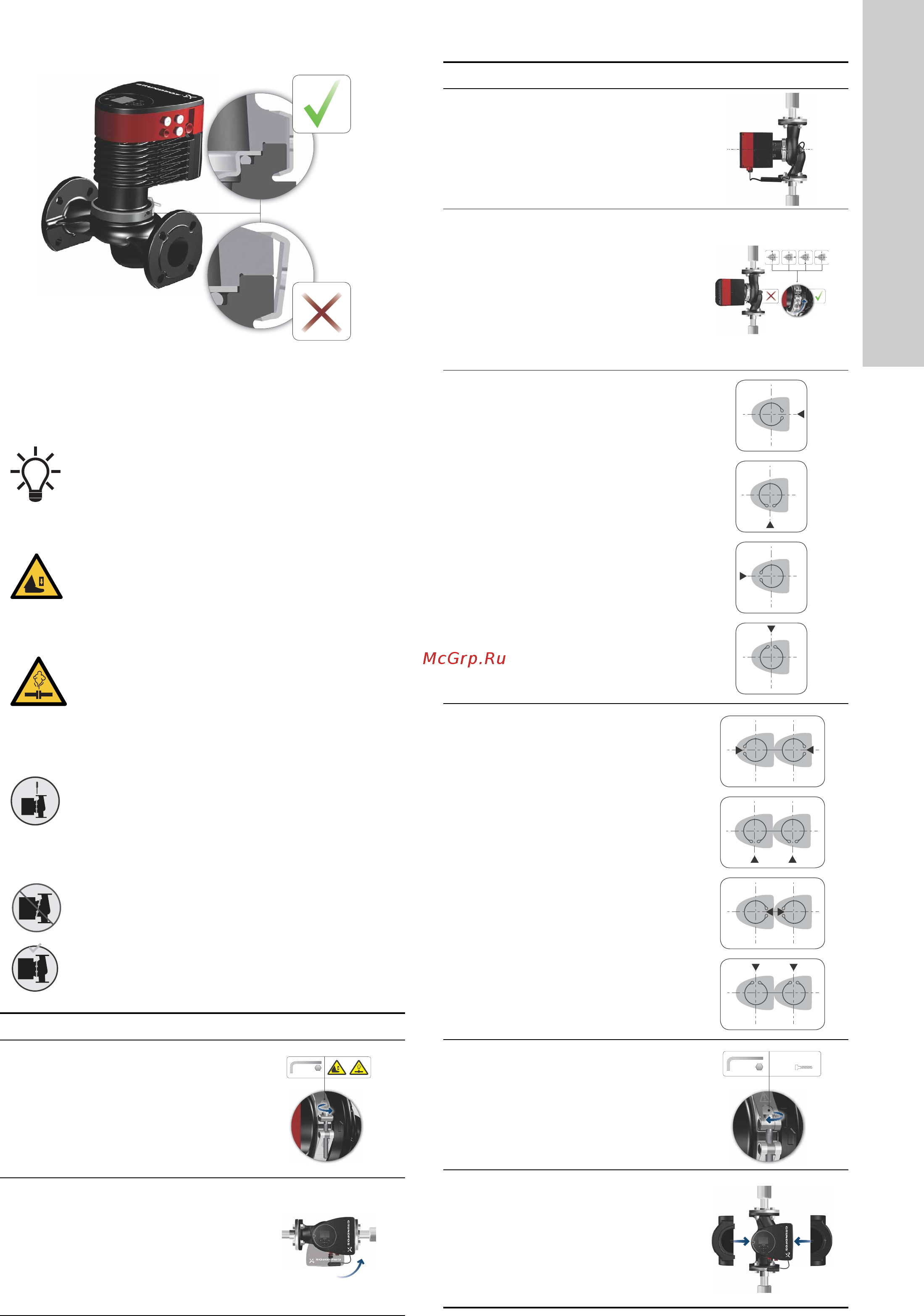

Grundfos MAGNA3 D 32-80 180 97924451 [169/1656] Ändern der einbauposition des schaltkastens

Deutsch (DE)

169

Abb. 13 Montieren des Pumpenkopfs auf dem Pumpenge-

häuse

3.7 Ändern der Einbauposition des Schaltkastens

TM05 5837 3216

Das am Spannband angebrachte Warnsymbol weist

auf die Gefahr möglicher schwerer Personenschä-

den hin. Das Spannband fungiert als Verbindung zwi-

schen dem Pumpenkopf und dem Pumpengehäuse.

Siehe die nachfolgenden Warnhinweise.

VORSICHT

Quetschung der Füße

Leichte oder mittelschwere Personenschäden

- Beim Lösen des Spannbands darf der Pumpenkopf

nicht fallengelassen werden.

VORSICHT

Anlage unter Druck

Leichte oder mittelschwere Personenschäden

- Achten Sie beim Lösen des Spannbands auch

besonders auf eventuell austretende Gase.

Setzen Sie die Schraube zum Befestigen des Spann-

bands ein und ziehen Sie sie mit 8 Nm ± 1 Nm fest.

Auch wenn Wasser vom Spannband tropft, darf kein

größeres Anzugsmoment als vorgegeben verwendet

werden. Das kondensierte Wasser kommt sehr wahr-

scheinlich aus der Entleerungsöffnung unter dem

Spannband.

Überprüfen Sie die Position des Spannbands, bevor

Sie es festziehen. Eine falsche Position des Spann-

bands verursacht Leckagen der Pumpe und beschä-

digt die hydraulischen Teile des Pumpenkopfs.

Schritt Maßnahme Abbildung

Lösen Sie die Schraube am

Spannband, das den Pum-

penkopf mit dem Pumpenge-

häuse verbindet.

Sollten Sie die Schraube zu

sehr lösen, wird der Pumpen-

kopf vollständig vom Pum-

pengehäuse getrennt.

TM05 2867 3216

Drehen Sie den Pumpenkopf

vorsichtig in die gewünschte

Position.

Sollte der Pumpenkopf auf

dem Pumpengehäuse fest-

klemmen, lösen Sie ihn durch

leichte Schläge mit einem

Gummihammer.

TM05 2868 3216

8Nm!

5.0

Richten Sie den Schaltkas-

ten horizontal aus, sodass

das Grundfos-Logo vertikal

angeordnet ist. Die Motor-

welle muss sich in horizonta-

ler Position befinden.

TM05 2869 3216

Aufgrund der Entleerungsöff-

nung im Statorgehäuse muss

die Trennstelle des Spann-

bands wie in den Schritten 4a

oder 4b dargestellt ausge-

richtet werden.

TM05 2870 0612

Einzelpumpe:

Positionieren Sie das Spann-

band so, dass die Trennstelle

in Richtung Pfeil zeigt.

Die Trennstelle kann in den

Positionen 3, 6, 9 oder 12 Uhr

ausgerichtet werden.

TM05 2918 3216

Doppelpumpe:

Positionieren Sie die Spann-

bänder so, dass die Trenn-

stellen in Richtung Pfeil zei-

gen.

Die Trennstellen können in

den Positionen 3, 6, 9 oder

12 Uhr ausgerichtet werden.

TM05 2917 3216

Setzen Sie die Schraube zum

Befestigen des Spannbands

ein und ziehen Sie sie mit 8

Nm ± 1 Nm fest.

Wenn Kondenswasser vom

Spannband tropft, ziehen Sie

die Schraube nicht weiter an.

TM05 2872 0612

Bringen Sie die Dämmscha-

len an.

Spezielle Dämmschalen für

Pumpen, die in Klima- und

Kühlanlagen eingesetzt wer-

den, sind als Zubehör erhält-

lich und müssen separat

bestellt werden.

TM05 2874 3216

Schritt Maßnahme Abbildung

8 Nm5.0
