Українська (UA)
1370

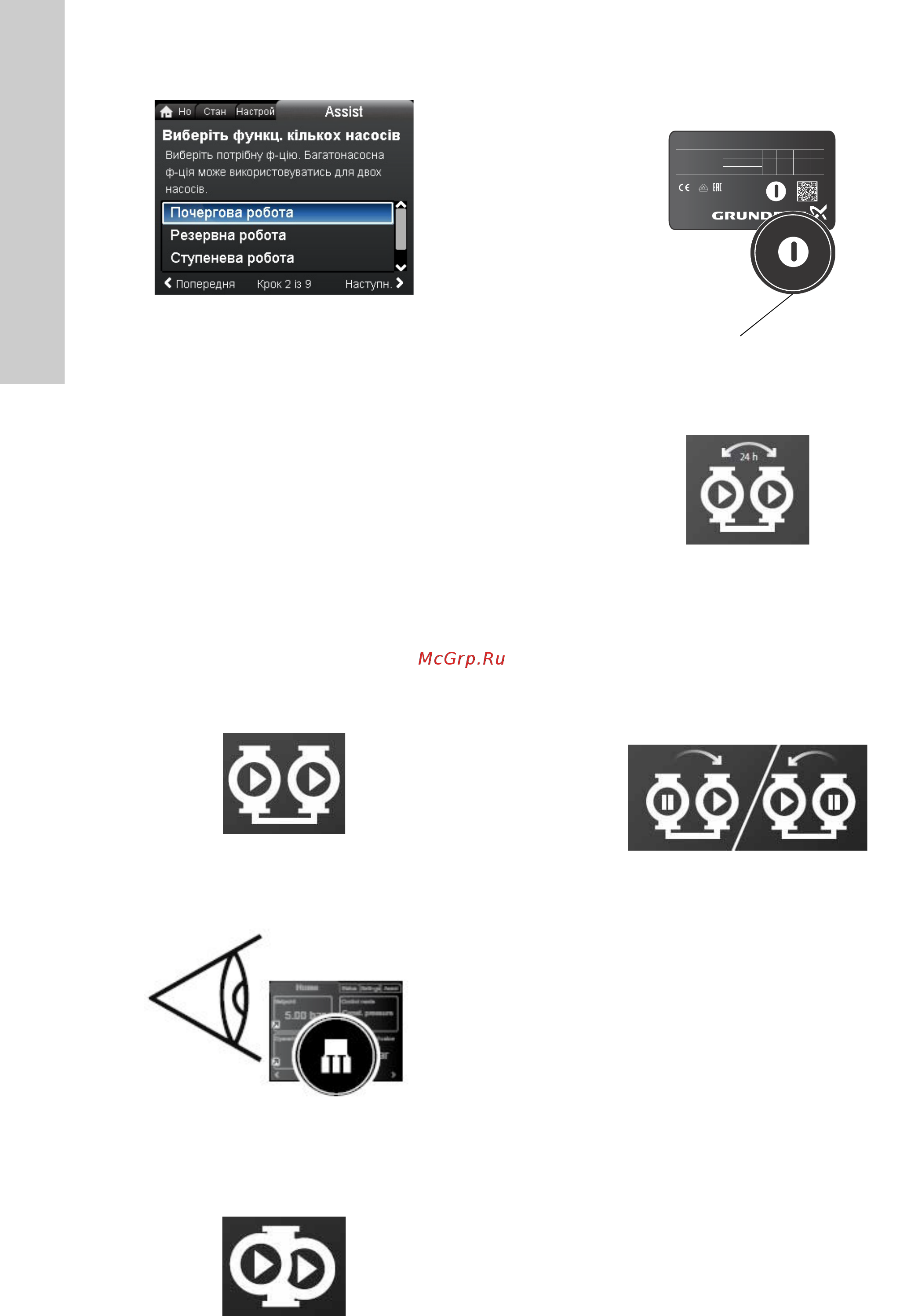

8.8.3 "Настройка де-кількох насосів"
Навігація
"Home" > "Assist" > "Настройка де-кількох насосів"
1. Для налаштовування багатонасосної системи дійте згідно
з покроковою інструкцією.
2. Перевірте введені значення.
3. Натисніть [OK] для підтвердження і активації
налаштувань.
Функція роботи з декількома насосами
Функція роботи з декількома насосами (у багатонасосній
системі) дозволяє керувати одинарними насосами,
з'єднаними паралельно, і здвоєними
насосами без
використання зовнішнього регулятора. Насоси в
багатонасосній системі з'єднані один з одним через
безпровідне з'єднання GENIair.
Насосна система:
• Здвоєний насос.
• Два одинарні насоси з'єднані паралельно. Насоси повинні
бути однакового типу і розміру. Кожен насос повинен мати
зворотний клапан, з'єднаний послідовно з насосом.
Багатонасосну систему можна налаштувати
з обраного
насосу, який далі буде головним.
Рис. 49 Одинарні насоси з'єднані паралельно
Перевірте на дисплеї, який насос є головним у багатонасосній
системі. Див. рис. 50 і Іконки на сторінці "Home".
Рис. 50 Визначте головний насос у багатонасосній системі.
Для здвоєних насосів функція роботи з декількома насосами
задана на заводі. У цьому
випадку головка насоса I задана у
якості головного насоса.
Рис. 51 Здвоєні насоси
Перевірте заводську табличку, щоб визначити головний
насос. Див. рис. 52.
Рис. 52 Визначити головний насос на здвоєному насосі
"Почергова робота"
Рис. 53 "Почергова робота"
Позмінний режим є режимом роботи/простою і може
використовуватися для двох насосів одного розміру і типу,
з'єднаних
паралельно. Ця функція, головним чином,
забезпечує однакову кількість робочих годин і забезпечує
запуск резервного насоса у разі зупинки робочого насоса
через аварійний сигнал.
"Резервна робота"
Рис. 54 "Резервна робота"
Резервний режим може використовуватися за наявності двох
насосів одного розміру і типу, з'єднаних паралельно. Кожен
насос повинен мати зворотний клапан,
з'єднаний послідовно з
насосом.
Один насос працює постійно. Резервний насос щодня працює
короткий проміжок часу для запобігання заїданню. Якщо
працюючий насос зупиняється внаслідок несправності,
резервний насос запускається автоматично.
Undef-083 Select multi pump functionTM067498 3516TM06 7499 3516TM06 7500 3516
TM06 6890 2516TM06 7501 3516TM06 7502 3516
XXXXXXXXXXXXXXXXXXXXXXXX
P/N: XXXXXXXX
S/N: XXXXXXXX
PC: XXXX
Model: X
IP XXX TF XXX
Grundfos Holding A/S, DK - 8850 Bjerringbro, Denmark
((,;;;3DUW;
Made in Germany
0LQ
0D[
;;;
;;
XXXX
XXXX;;;
I
1
[A] P
1 [W] MPa
I заданий у якості головного насоса.
