Українська (UA)
1338

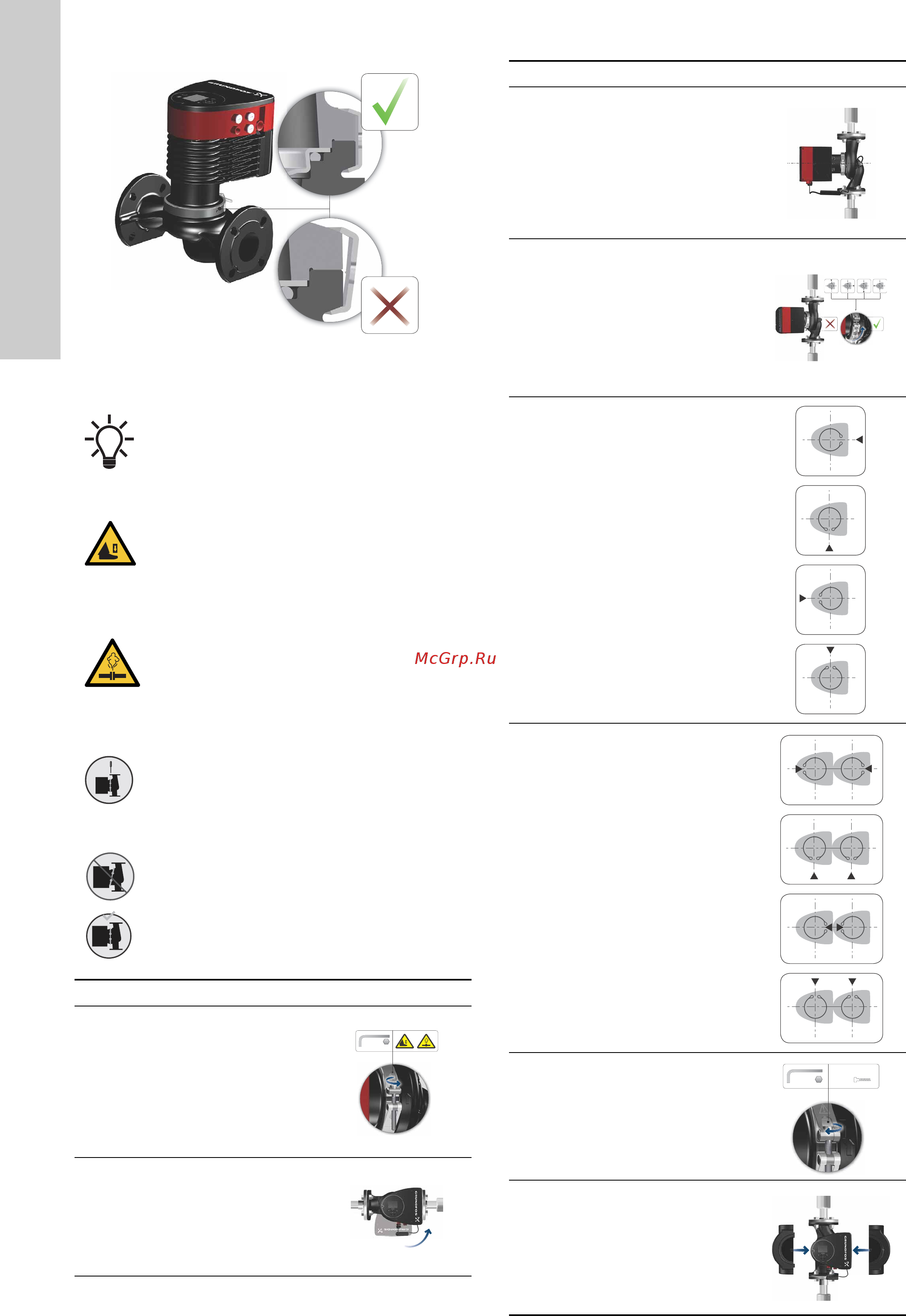

Рис. 13 Закріплення головки насоса на корпусі насоса
3.7 Зміна положення блоку керування
TM05 5837 3216
Знак попередження на скобі, що з'єднує головку і
корпус насоса, вказує на ризик здобуття травми.
Дивіться конкретні попередження нижче.
УВАГА
Травмування ніг
Незначна травма або травма середнього ступеня
тяжкості
- Під час послаблення стяжної скоби не
допускайте падіння головки насоса.
УВАГА
Система під тиском
Незначна травма або травма середнього
ступеня тяжкості
- Під час
послаблення стяжної скоби зверніть
особливу увагу на пару, що виходить.
Встановіть та затягніть гвинт, що кріпить скобу,
моментом 8 Нм ± 1 Нм. Не перевищуйте
зазначений момент затягування, навіть якщо вода
капає з-під скоби. Конденсована вода
найвірогідніше витікає зі зливного отвору під
скобою.
Перед затягуванням стяжної скоби перевірте її
положення. Неправильне положення
скоби
призведе до витоку з насоса та пошкодження
гідравлічних частин головки насоса.
Етап Дія Ілюстрація
1
Послабте гвинт на
затискачі, що тримає
головку і корпус насоса
разом.
При надмірному
послабленні гвинта головка
насоса повністю
відділяється від його
корпусу.
TM05 2867 3216
2
Обережно поверніть
головку насоса в потрібне
положення.
Якщо головка насоса
застрягла, послабте її
легким ударом гумового
молотка.
TM05 2868 3216
8Nm!
5.0
3
Встановіть блок керування
в горизонтальне положення
так, щоб логотип Grundfos
знаходився у
вертикальному положенні.
Вал електродвигуна
повинен знаходитися в
горизонтальному
положенні.
TM05 2869 3216
4
Орієнтуючись за дренажним
отвором у корпусі статора,
розташуйте зів скоби так, як
показано в пункті 4a або 4b.
TM05 2870 0612
4a
Одинарний насос.
Встановіть затискач так,
щоб щілина вказувала на
стрілку.
Він може бути в положенні
на 3, 6, 9 або 12 годин.
TM05 2918 3216
4b
Здвоєний насос.
Встановіть затискачі так,
щоб розриви вказували на
стрілки.
Вони можуть бути в
положенні на 3, 6, 9 або 12
годин.
TM05 2917 3216
5
Встановіть та затягніть
гвинт, що кріпить скобу,
моментом 8 Нм ± 1 Нм.
Не затягуйте гвинт, якщо зі
скоби капає конденсована
вода.
TM05 2872 0612
6
Встановіть ізоляційні
кожухи.
Ізоляційні кожухи для
насосів, що
використовуються для
систем кондиціонування
повітря та охолодження,
замовляються окремо.
TM05 2874 3216
Етап Дія Ілюстрація
8 Nm5.0
