日本語(JP)
1443

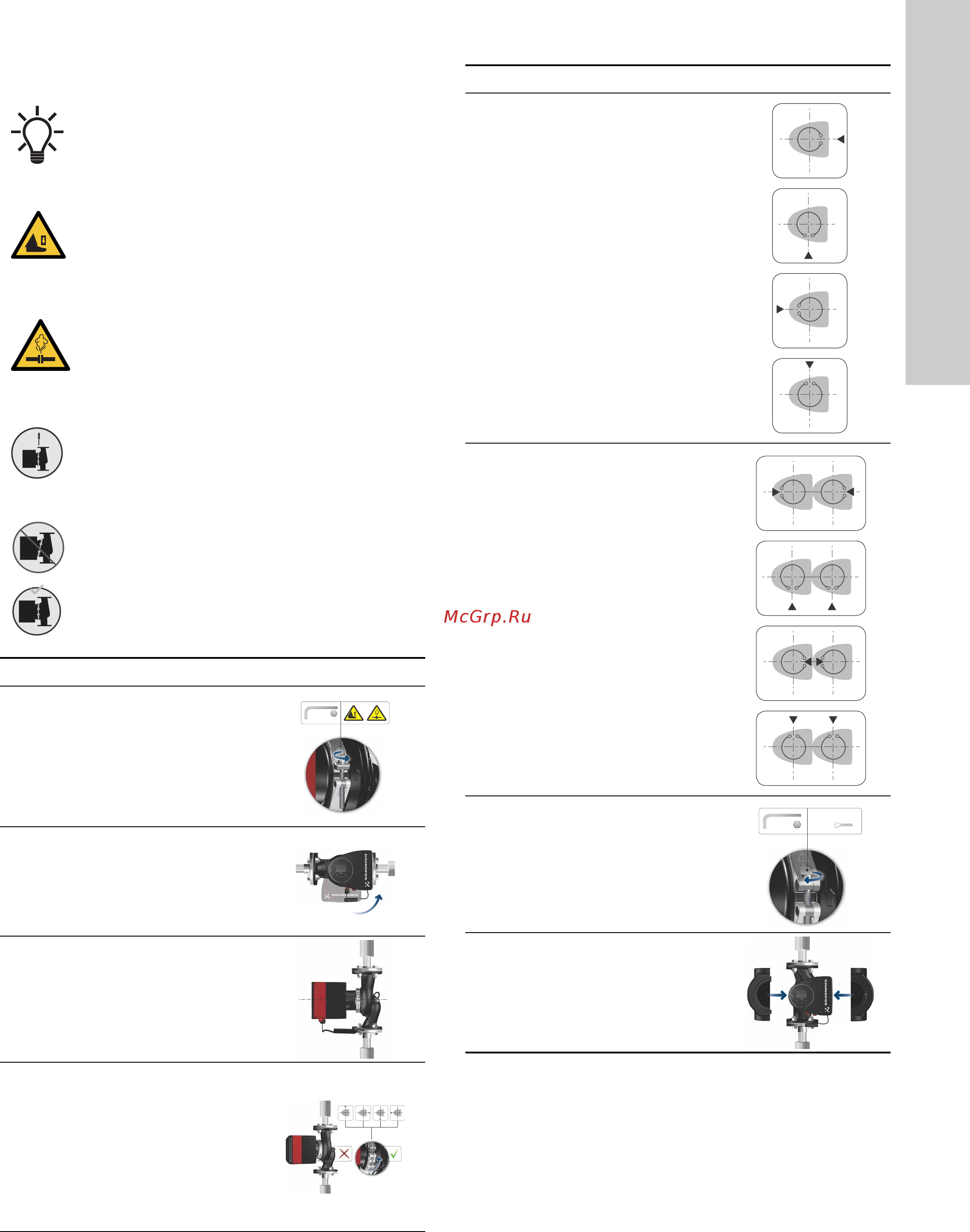

3.7コ ン ト ロールボ ッ ク スの位置変更
ポンプヘッ ド とポンプハウジングを固定するク ラン
プ上の警告記号は、 人的な損傷の恐れがあ る こ と を
示し ています。それぞれの警告は下記を参照 く だ さ
い。
注意
足元落下注意
軽度または中程度の傷害
- クランプを外すときは、 ポンプヘッ ドを落とさな
いで く ださい。
注意
加圧システム
軽度または中程度の傷害
- ク ラ ン プ を緩める際は、 漏れ出る蒸気に特に注意
してください。
クランプを保持するネジを取り付け、8Nm±1Nmで
締めます。ク ラ ン プから水滴が垂れる場合であ っ て
も、 指定より大きいトルクでは締め付けないで く だ
さ い。ほ と んどの場合、 凝縮水はク ラ ン プの下にある
ドレン穴から出ています。
クランプを締める前にクランプの位置を確認します。
ク ラ ン プの位置が適切でない と、 ポン プか らの漏れ
や、 ポン プヘ ッ ド の流体部品の損傷の原因 と な り ま
す。
手順 作業 説明図
1
ポンプヘッ ド とポンプハウジ
ングを一緒に固定しているク
ランプのネジをゆるめます。
ネジをゆるめ過ぎると、 ポン
プヘ ッ ド は完全にポン プハウ
ジングから外れてしまいま
す。
TM0528673216
2
注意し ながら ポン プヘ ッ ド
を、 希望の位置に回転 し ま
す。
ポンプヘッ ドが固着している
場合、 ゴム製ハンマーで軽 く
たたいてゆるめます。
TM0528683216
3
グルン ド フ ォ スのロ ゴが垂直
になるよう、 コン ト ロール
ボ ッ ク ス を水平位置に固定し
ます。電動機シ ャ フ ト は水平
位置でなければな り ません。
TM0528693216
4
ステータ･ハウジングのドレ
ン穴のため、 手順4aまたは
4bに示すよ う に ク ラ ン プの隙
間位置を決めます。
TM0528700612
8Nm!
5.0
4a
シングルヘッ ド･ポンプ。
隙間が矢印に向 く よ う 、 ク ラ
ンプ位置を決めます。
3時、 6時、 9時または12時の
位置にで き ます。
TM0529183216
4b
ツインヘッ ド･ポンプ。
隙間が矢印に向 く よ う 、 ク ラ
ンプ位置を決めます。
3時、 6時、 9時または12時の
位置にで き ます。
TM0529173216
5
クランプを保持するネジを取
り付け、 8Nm±1Nmで締め
ます。
結露し た水がポン プから 出る
場合、 ネジ を増 し 締めし ない
でください。
TM0528720612
6
断熱シ ェ ルを取 り 付けます。
空調 ・ 冷房シス テム用の断熱
シ ェ ルは、 別に注文いただ く
必要があ り ます。
TM0528743216
手順 作業 説明図
8 Nm5.0
