Português (PT)
953

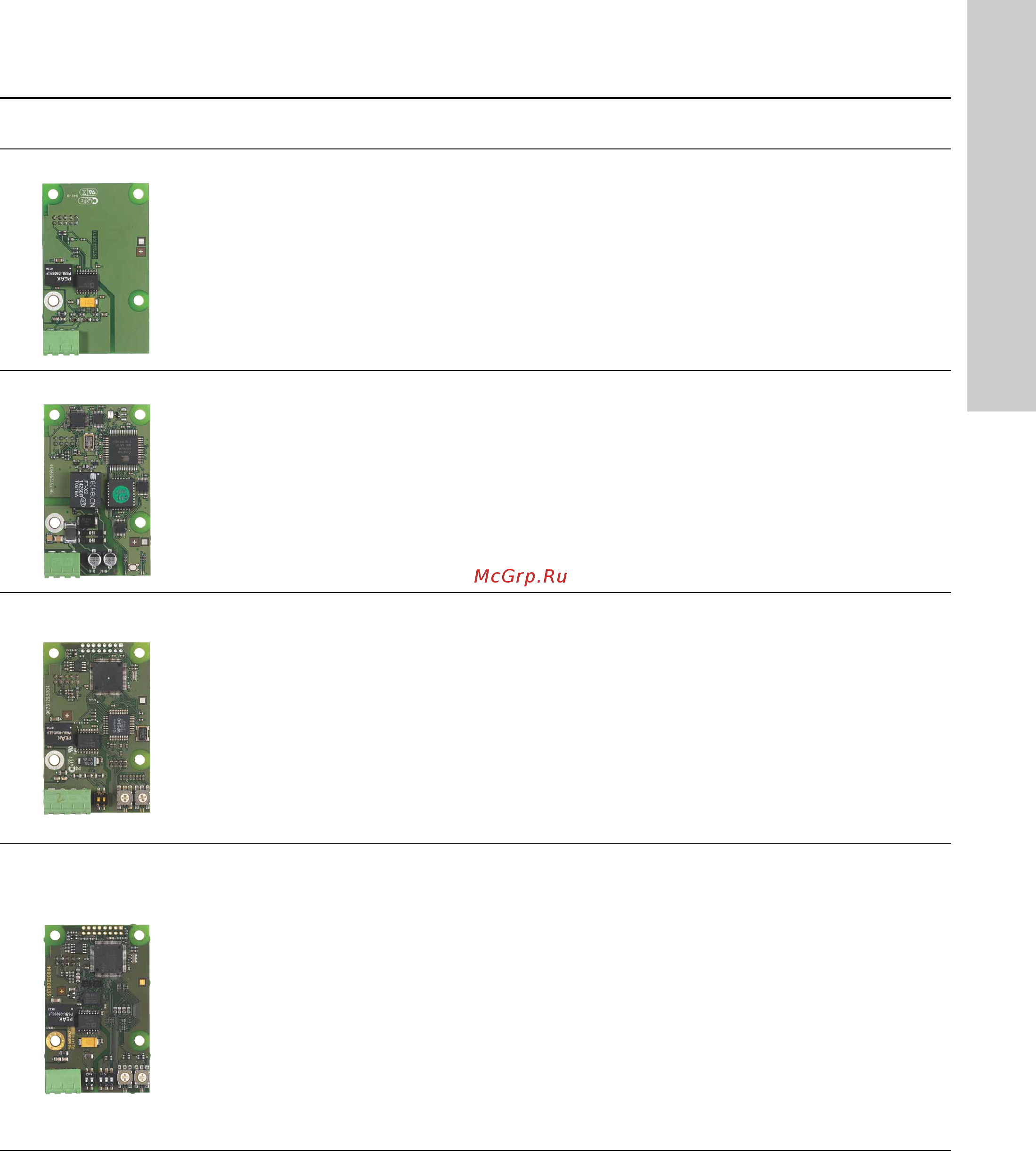

11.2.1 Descrição de módulos de interface de comunicação
Módulo
Protocolo
Fieldbus
Descrição Funções
CIM 050
TM06 7238 3416
GENIbus
O CIM 050 é um módulo de interface
de comunicação da Grundfos utili-
zado para comunicação com uma rede
GENIbus.
O CIM 050 dispõe de terminais para a liga-
ção GENIbus.
CIM 100
TM06 7279 3416
LonWorks
O CIM 100 é um módulo de interface
de comunicação da Grundfos utili-
zado para comunicação com uma rede
LonWorks.
O CIM 100 dispõe de terminais para a liga-
ção LonWorks.
São utilizados dois LEDs para indicar o
estado efetivo da comunicação CIM 100.
Um LED é utilizado para indicar a ligação
correta ao circulador e o outro é utilizado
para indicar o estado de comunicação
LonWorks.
CIM 150
TM06 7280 3416
PROFIBUS DP
O CIM 150 é um módulo de interface
de comunicação da Grundfos utili-
zado para comunicação com uma rede
PROFIBUS.
O CIM 150 dispõe de terminais para a liga-
ção PROFIBUS DP.
São utilizados interruptores DIP para esta-
belecer a terminação de linha.
São utilizados dois interruptores hexadeci-
mais rotativos para configurar o endereço
PROFIBUS DP.
São utilizados dois LEDs para indicar o
estado efetivo da comunicação CIM 150.
Um LED é utilizado para indicar a ligação
correta ao circulador e o outro é utilizado
para indicar o estado de comunicação PRO-
FIBUS.
CIM 200
TM06 7281 3416
Modbus RTU
O CIM 200 é um módulo de interface
de comunicação da Grundfos utili-
zado para comunicação com uma rede
Modbus RTU.
O CIM 200 dispõe de terminais para a liga-
ção Modbus.
São utilizados interruptores DIP para sele-
cionar a paridade e os bits de paragem,
para selecionar a velocidade de transmis-
são e para estabelecer a terminação de
linha.
São utilizados dois interruptores hexadeci-
mais rotativos para configurar o endereço
Modbus.
São utilizados dois LEDs para indicar o
estado efetivo da comunicação CIM 200.
Um LED é utilizado para indicar a ligação
correta ao circulador e o outro é utilizado
para indicar o estado de comunicação Mod-
bus.
