3.3 Mekaaninen asennus

Pumppusarja sisältää sekä laippa- että kierreliitännällä varustet-

tuja versioita. Nämä asennus- ja käyttöohjeet koskevat molempia

versioita, mutta yleiskuvaukset viittaavat laipalliseen versioon.

Jos versioiden välillä on eroa, kierreliitäntä selostetaan erikseen.

Asenna pumppu siten, ettei se kuormita putkistoa. Katso suurim-

mat sallitut voimat ja momentit putkiliitännöistä pumpun laippoihin

tai kierreliittimiin sivulta 1653.

Pumppu voidaan kiinnittää suoraan putkistoon, edellyttäen että

putkiston tuenta kestää pumpun painon.

Kaksipesäiset pumput on valmisteltu asennettaviksi kiinnitysle-

vyyn tai pohjalaattaan. Pumppupesässä on M12-kierteet.

Varmista moottorin ja elektronisten osien asianmukainen jäähdy-

tys seuraavasti:

• Sijoita pumppu siten, että jäähdytysilma pääsee kiertämään

pumpun ympärillä.

• Ympäröivän ilman lämpötila ei saa olla yli +40 °C.

3.4 Pumpun asennot

Asenna pumppu aina niin, että moottorin akseli tulee vaakasuo-

raan.

• Pumppu asennettuna oikein pystyputkeen. Katso kuva 8, A.

• Pumppu asennettuna oikein vaakaputkeen. Katso kuva 8, B.

• Älä asenna pumppua niin, että moottorin akseli tulee pysty-

suoraan. Katso kuva 8, C ja D.

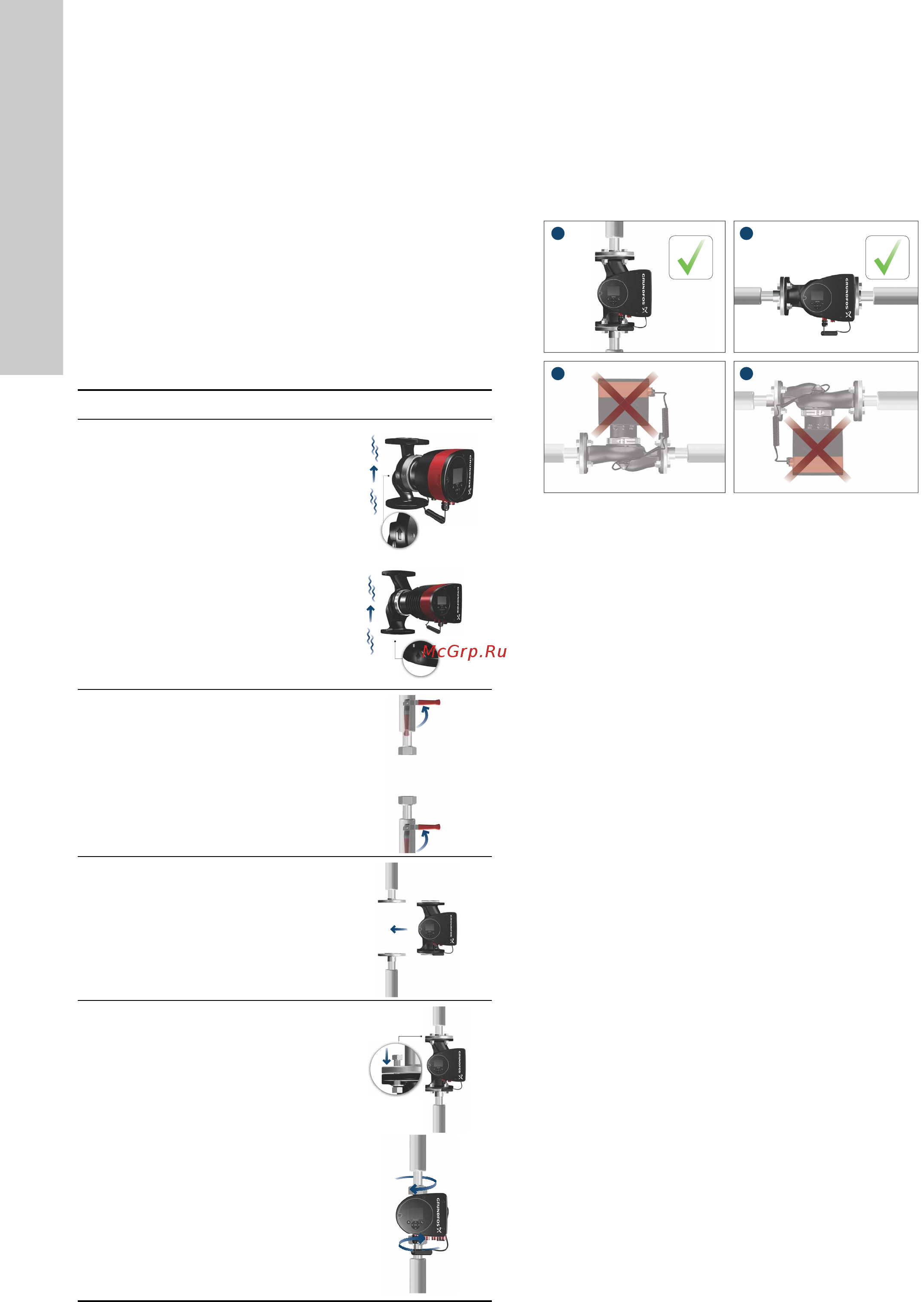

Kuva 8 Pumppu asennettuna moottorin akseli vaakasuoraan

Vaihe Toiminta Kuva

Pumppupesässä olevat nuo-

let osoittavat nesteen virtaus-

suunnan pumpun läpi. Nes-

teen virtaussuunta voi olla

vaaka- tai pystysuoraan

pumppupään asennon

mukaan.

TM05 2862 3216 - TM05 8456 3216

Sulje sulkuventtiilit ja var-

mista, että järjestelmä on

paineeton pumpun asennuk-

sen aikana.

TM05 2863 3216

Kiinnitä pumppu tiivisteineen

putkistoon.

TM05 2864 3216

Laipallinen versio:

Asenna pultit ja mutterit.

Käytä oikeankokoisia pultteja

järjestelmäpaineen mukai-

sesti.

Lisätietoja kiristysmomen-

teista on sivulla 1653.

Kierreliitäntäversio:

Kiristä liitosmutterit.

TM05 2865 3216 - TM05 8455 3216

TM05 2866 3216
