Deutsch (DE)
190
AUTOADAPT
Die Regelungsart "AUTO
ADAPT
" passt die Förderleistung kontinu-
ierlich an die aktuelle Anlagenkennlinie an.
Ein manuelles Einstellen des Sollwerts ist nicht möglich.

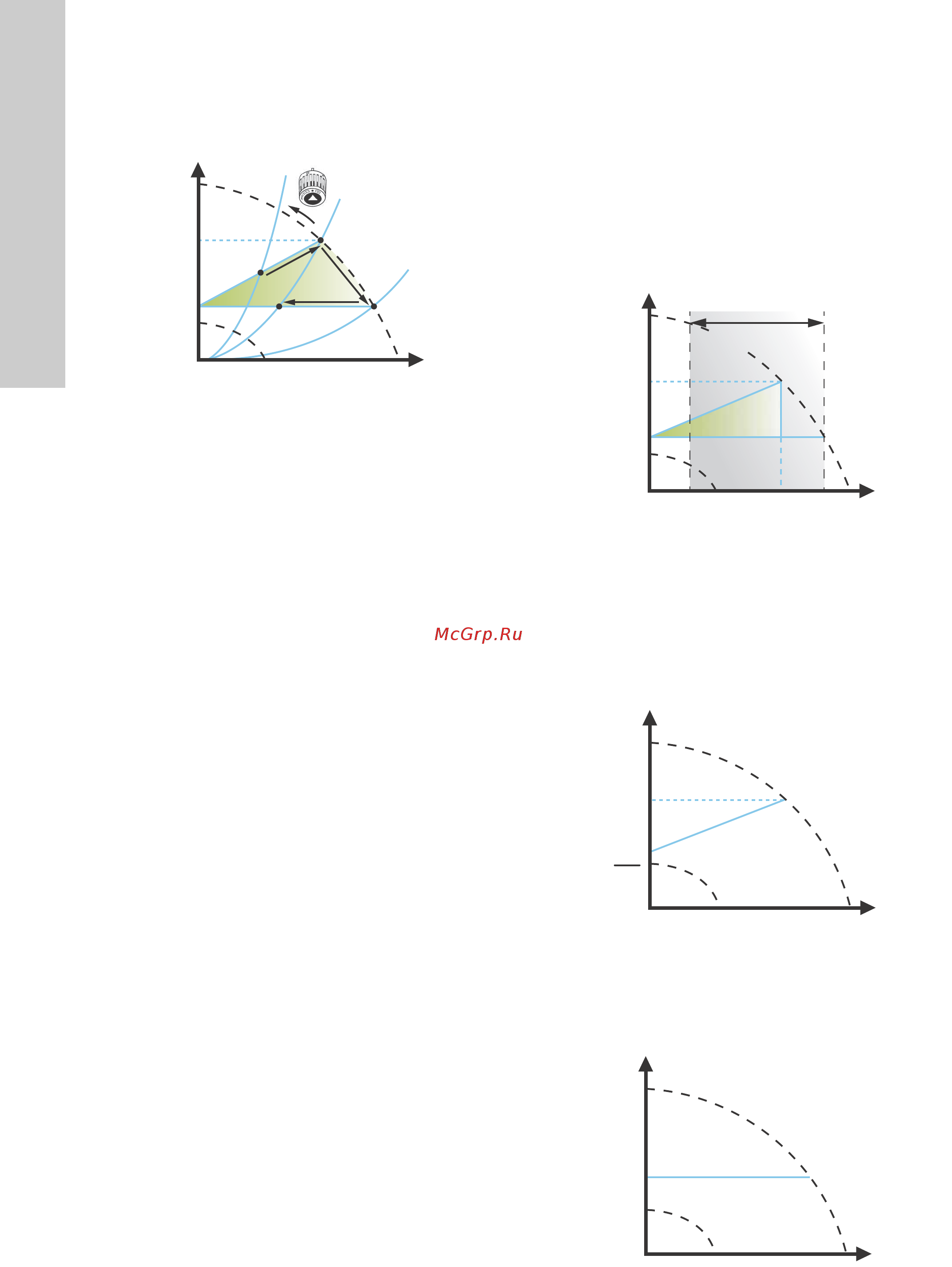

Abb. 35 AUTO
ADAPT
Wurde die Regelungsart "AUTO
ADAPT
" aktiviert, läuft die Pumpe
mit der Werkseinstellung H
fac
= H
set1
an. Dies entspricht ca. 55 %
der maximalen Förderhöhe. Die Pumpe stellt dann ihre Förder-
leistung auf A
1
ein. Siehe Abb. 35.
Misst die Pumpe eine geringere Förderhöhe auf der MAX-Kennli-
nie (A
2
), wählt die AUTO
ADAPT
-Funktion automatisch eine ent-
sprechend niedrigere Regelkennlinie H
set2
aus. Schließen sich
die Ventile in der Anlage, stellt die Pumpe ihre Leistung auf A
3
ein.
Die Regelungsart "AUTO
ADAPT
" ist eine Form der Proportional-
druckregelung, bei der die Regelkennlinie einen festen Ursprung
H
auto_min
besitzt.
Die Regelungsart "AUTO
ADAPT
" wurde speziell für Heizungsanla-
gen entwickelt und sollte deshalb nicht für Klima- und Kühlanla-
gen verwendet werden.
Das Zurücksetzen der AUTO
ADAPT
-Funktion auf die Werksein-
stellung ist im Abschnitt
Zurücksetzen auf Werkseinst.
beschrie-
ben.
FLOWADAPT
Wurde die Regelungsart "FLOW
ADAPT
" ausgewählt, läuft die
Pumpe mit der AUTO
ADAPT
-Funktion und stellt gleichzeitig sicher,
dass der vorgegebene FLOW
LIMIT
-Wert nicht überschritten wird.
Der Einstellbereich für den FLOW
LIMIT
-Wert reicht von 25 bis 90
% des maximalen Förderstroms der Pumpe.
Die Werkseinstellung für den FLOW
LIMIT
-Wert entspricht dem
Förderstrom, bei dem die AUTO
ADAPT
-Werkseinstellung auf die
MAX-Kennlinie trifft. Siehe Abb. 36.
Stellen Sie den FLOW
LIMIT
-Wert nicht niedriger als den Ausle-
gungsbetriebspunkt ein.
Abb. 36 FLOW
ADAPT
Proport.-Druck
Bei der Regelungsart "Proportionaldruck" sinkt die Förderhöhe
mit abnehmendem Förderstrombedarf und steigt mit zunehmen-
dem Förderstrombedarf. Siehe Abb. 37.
Der Sollwert kann mit einer Genauigkeit von 0,1 m eingestellt
werden. Fördert die Pumpe gegen ein geschlossenes Ventil, ent-
spricht die Förderhöhe dem Sollwert.
Abb. 37 Proportionaldruck
Konstantdruck
Diese Regelungsart wird empfohlen, wenn die Pumpe unabhän-
gig vom Durchfluss in der Anlage einen konstanten Druck liefern
soll. Siehe Abb. 38.
Abb. 38 Konstantdruck
TM05 2452 1312
A
1
: Ursprünglicher Betriebspunkt
A
2
: Gemessene niedrigere Förderhöhe auf der
MAX-Kennlinie
A
3
: Neuer Betriebspunkt nach der Anpassung durch
AUTO
ADAPT
H
set1
: Ursprüngliche Sollwerteinstellung
H
set2
: Neuer Sollwert nach der Anpassung durch
AUTO
ADAPT
H
fac.
: Siehe Abschnitt 8.7 Einstellwerte für die Rege-
lungsarten.
H
auto_min
: Ein fest eingestellter Wert: 1,5 m
H
Q
H
auto_min
H
fac
A
1
A
3
A
2
H
set1
H
set2
TM05 3334 1212 TM05 2448 1212TM05 2449 0312
H
Q
Q
max
90 %
Q
max
25 %
H
auto_min
H
fac
Q
fac
Einstellbereich
H
Q
H
set
H
set
2
H
Q
