Português (PT)
935
8.6.4 "Configurações do controlador"
Uma alteração dos valores de ganho e tempo integral afetará
todos os modos de controlo. Se alterar o modo de controlo para
outro modo de controlo, altere os valores de ganho e tempo inte-
gral para as configurações de fábrica.
Configurações de fábrica para todos os outros modos de con-
trolo:
O ganho, K
p
, é igual a 1.
O tempo integral, T
i
, é igual a 8.
A tabela abaixo apresenta as configurações recomendadas para
o controlador:
Se utilizar um sensor de temperatura incorporado como um dos
sensores, deve instalar o circulador o mais próximo possível do
consumidor.
1)
Em sistemas de aquecimento, um aumento no rendimento do
circulador resulta numa subida da temperatura no sensor.
2)
Em sistemas de refrigeração, um aumento no rendimento do
circulador resulta numa descida da temperatura no sensor.
3)
Sensor de temperatura incorporado.
L1: Distância em metros entre o circulador e o consumidor.
L2: Distância em metros entre o consumidor e o sensor.
Diretrizes para configuração do controlador PI
Para a maioria das aplicações, a configuração de fábrica das
constantes do controlador, ganho e tempo integral, garante um
funcionamento otimizado do circulador. No entanto, em algumas
aplicações pode ser necessário fazer um ajuste do controlador.
Pode encontrar o valor de ajuste nas imagens 44 e 45. Para mais
informações sobre a configuração, consulte o menu "Assist" na
secção 8.8.1 "Config. assistida da bomba".

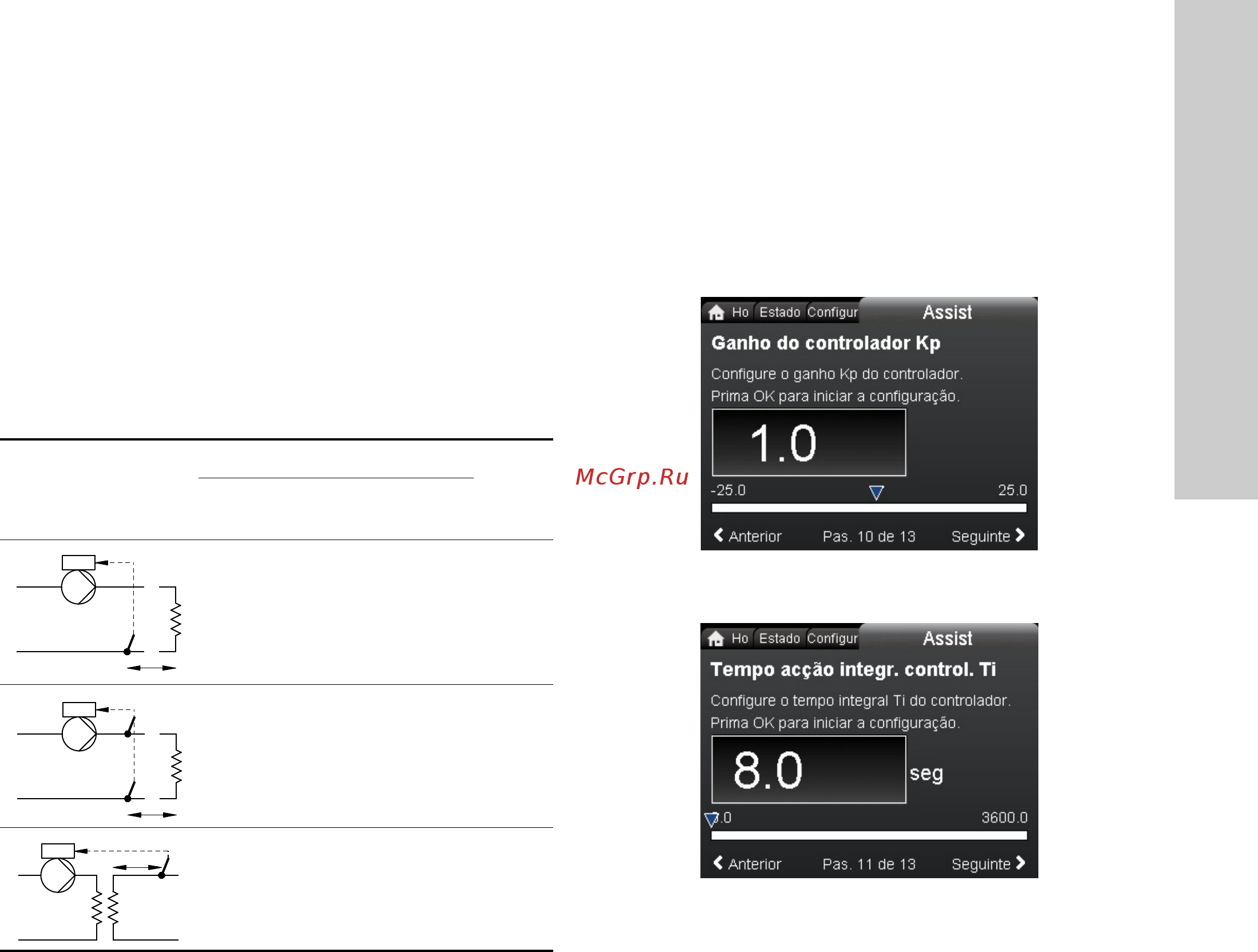

Fig. 44 "Ganho do controlador Kp"
Fig. 45 "Tempo acção integr. control. Ti"
Proceda do seguinte modo:
1. Aumente o ganho até o motor se tornar instável. É possível
ver a instabilidade observando se o valor medido começa a
oscilar. Além disso, é possível ouvir a instabilidade à medida
que o motor se vai tornando irregular.
Alguns sistemas, como os controlos de temperatura, têm uma
reação lenta, o que significa que poderá demorar alguns
minutos até o motor se tornar instável.
2. Configure o ganho para metade do valor que tornou o motor
instável.
3. Reduza o tempo integral até o motor se tornar instável.
4. Configure o tempo integral para o dobro do valor que tornou o
motor instável.
Regras gerais
Se a reação do controlador for demasiado lenta, aumente o
ganho.
Se o controlador estiver irregular ou instável, amorteça o sistema
reduzindo o ganho ou aumentando o tempo integral.
Modelo A:
Utilize o Grundfos GO para alterar as constantes do controlador,
o ganho e o tempo integral. Apenas pode definir valores positi-
vos.
Modelo B e C:
Altere as configurações do controlo através do visor ou do
Grundfos GO. Pode definir valores positivos e negativos.
Sistema/aplicação
K
p
T
i
Sistema de
aquecimento
1)
Sistema de
refrigeração
2)
0,5 - 0,5
10 + 5
(L
1
+ L
2
)
- 0,5
10 + 5
(L
1
+ L
2
)
0,5 - 0,5 30 + 5L
2
t
L2 [m]
Δt
L2 [m]
3)
L2 [m]
t
undef-079undef-080
