Energia termica
È possibile misurare il riscaldamento e la refrigerazione nello
stesso impianto. Se si utilizza un impianto per il riscaldamento e
la refrigerazione, sul display vengono automaticamente visualiz-
zati due contatori.
La data indica l'ultimo utilizzo del contatore specifico.
Il valore di "ultimo anno (2)" rappresenta le ultime 52 settimane
consecutive in cui è stata fornita alimentazione alla pompa.
L'utente piò ripristinare manualmente il valore.
8.9 Influenza del setpoint esterno
L'influenza del setpoint esterno viene tipicamente usata per rego-
lare la velocità in base ad un setpoint mediante un segnale a 0-10
V.
Attenersi alla guida graduale per completare l'impostazione
dell'ingresso del sensore. Iniziare con la schermata dell'unità e
terminare con la schermata di riepilogo.
1. Controllare i valori immessi.
2. Premere [OK] per confermare e abilitare le impostazioni.
3. Tornare al menu "Impostazione" e cercare Funzione setpoint
esterno.
4. Selezionare la funzione Lineare con MIN.
Vedi sezione
Funzione setpoint esterno
.
8.10 Precisione della stima della portata
Il sensore interno stima la differenza di pressione tra la bocca di
aspirazione e di mandata della pompa. La misurazione non è una
misurazione diretta di pressione differenziale, ma conoscendo la
progettazione idraulica della pompa, è possibile stimare la pres-
sione differenziale all'interno della pompa. La velocità e la
potenza vengono inoltre utilizzate per fornire una stima diretta del
punto di lavoro effettivo di funzionamento della pompa.
La portata calcolata ha una precisione specificata come +/- xx%
di Q
max
. Quanto minore è la portata all'interno della pompa, meno
preciso sarà il valore. Vedi anche sezione 8.8.6
Contat. energia
termica
.
Esempio:
Fig. 58 Q
max
1. MAGNA3 65-60 presenta un Q
max
di 40 m
3
/h.
Una precisione tipica di 5 % indica 2 m
3
/h di imprecisione di
Q
max
+/- 2 m
3
/h.
2. Questa precisione è valida per l'intera area QH. Se la pompa
indica 10 m
3
/h, la misurazione è 10 +/- 2 m
3
/h.
3. La portata può essere compresa tra 8 e 12 m
3
/h.
L'uso di una miscela acqua e glicole etilenico riduce la preci-
sione.
Se la portata è inferiore al 10 % di Q
max
, sul display viene visua-
lizzata una portata bassa.
8.11 Teste pompa nelle pompe gemellari
Il corpo pompa gemellare dispone di una valvola a cerniera sul
lato di mandata. La valvola a cerniera sigilla la bocca del corpo
pompa inattiva per impedire il reflusso del liquido pompato sul
lato di aspirazione. Vedi fig. 59. A causa della valvola a cerniera,
vi è una differenza nell'idraulica tra le due teste pompa. Vedi fig.
60.

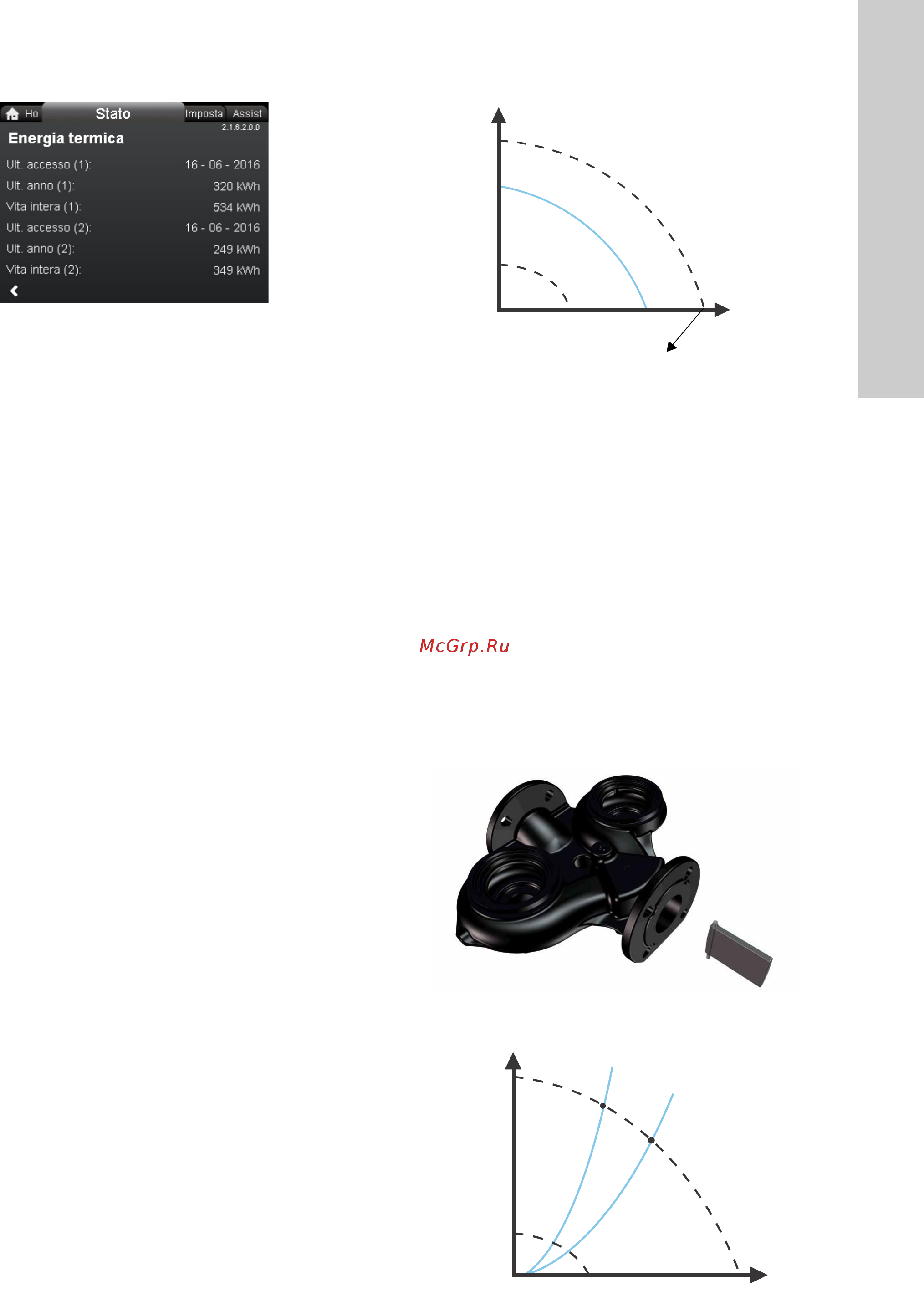

Fig. 59 Corpo pompa gemellare con valvola a cerniera
Fig. 60 Differenza idraulica tra le due teste pompa
2.1.6.2.0.0 Energia termica
TM05 2448 5111TM06 1565 2514TM06 1566 2514
H
Q
Max.
Min.
Qmax
H
Q
Testa della pompa di destra
Testa della pompa
di sinistra
