Български (BG)
86
8.6.4 "Настройки на контролера"
Промяната на стойностите на усилването и интегралното
време ще се отрази на всички режими на управление. Ако
промените режима на управление към друг, върнете
стойностите на усилването и интегралното време обратно
към фабричните.
Фабрични настройки за всички други режими на управление:
Коефициентът на усилване K
p
е равен на 1.
Интегралното време T
i
е равно на 8.

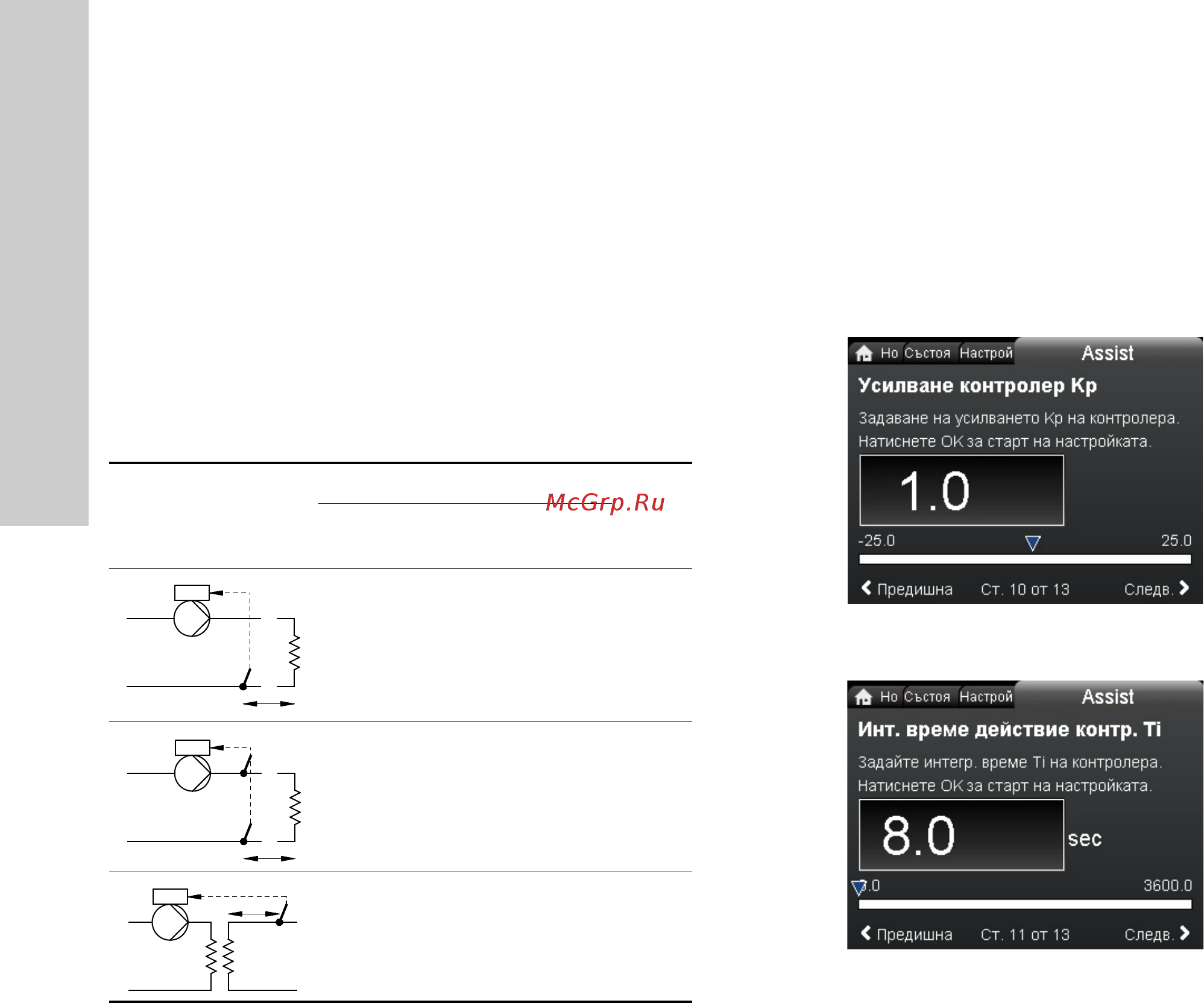

Таблицата по-долу показва възможните настройки на
контролера:
Ако използвате вграден температурен сензор като един от
сензорите, трябва да монтирате помпата възможно най-близо
до консуматора.
1)
В отоплителни системи повишаването на
производителността на помпата води до увеличаване на
температурата при сензора.
2)
В охладителни системи повишаването на
производителността на помпата води до спад на
температурата при сензора.
3)
Вграден сензор за температура.
L1: Разстояние в метри между помпата и консуматора.
L2: Разстояние в метри между консуматора и сензора.
Напътствия за настройване на ПИ контролер
За повечето приложения фабричната настройка на
константите коефициент на усилване и интегрално време на
контролера осигурява оптимална работа на помпата. При
някои приложения обаче може да
е необходима настройка на
контролера.
Ще намерите работната точка показана на фиг. 44 и 45. За
повече информация относно настройката вж. менюто "Assist"
в раздел 8.8.1 "
Асистирана настр-ка на помпата
".
Фиг. 44 "Усилване контролер Kp"
Фиг. 45 "Инт. време действие контр. Ti"
Направете следното:
1. Увеличете коефициента на усилване, докато двигателят
стане нестабилен. Нестабилност се наблюдава, ако
измерената стойност започне да варира. Наред с това,
нестабилната работа причинява шум, тъй като двигателят
започва да работи неравномерно.
Някои системи, например системи за контрол на
температурата, са бавно реагиращи системи, което
означава, че
може да изминат няколко минути, преди
работата на двигателя да стане нестабилна.
2. Настройте коефициента на усилване на половината от
стойността, която е предизвикала нестабилна работа на
двигателя.
3. Намалете интегралното време, докато двигателят стане
нестабилен.
4. Настройте интегралното време към стойност два пъти
по-голяма от стойността, която е предизвикала
нестабилна
работа на двигателя.
Ръководни правила
Ако контролерът реагира твърде бавно, увеличете
коефициента на усилване.
Ако контролерът прави много опити или работи нестабилно,
балансирайте системата, като намалите усилването или
увеличите интегралното време.
Модел A:
Използвайте Grundfos GO, за да промените константите на
контролера (коефициент на усилване и интегрално време).
Можете да задавате само положителни стойности
.
Модел B и C:
Променете настройките за управление от дисплея или от
Grundfos GO. Можете да задавате както положителни
стойности, така и отрицателни.
Система/
приложение
K
p
T
i
Отоплителна
система
1)
Охладителна
система
2)
0,5 - 0,5
10 + 5
(L
1
+ L
2
)
- 0,5
10 + 5
(L
1
+ L
2
)
0,5 - 0,5 30 + 5L
2
t
L2 [m]
Δt
L2 [m]
3)
L2 [m]
t
undef-079undef-080
