Curva máxima o mínima forzada externamente
La bomba se puede forzar para que funcione según la curva
máxima o mínima mediante la entrada digital.
Seleccione la función de la entrada digital a través del panel de
control de la bomba o con Grundfos GO.

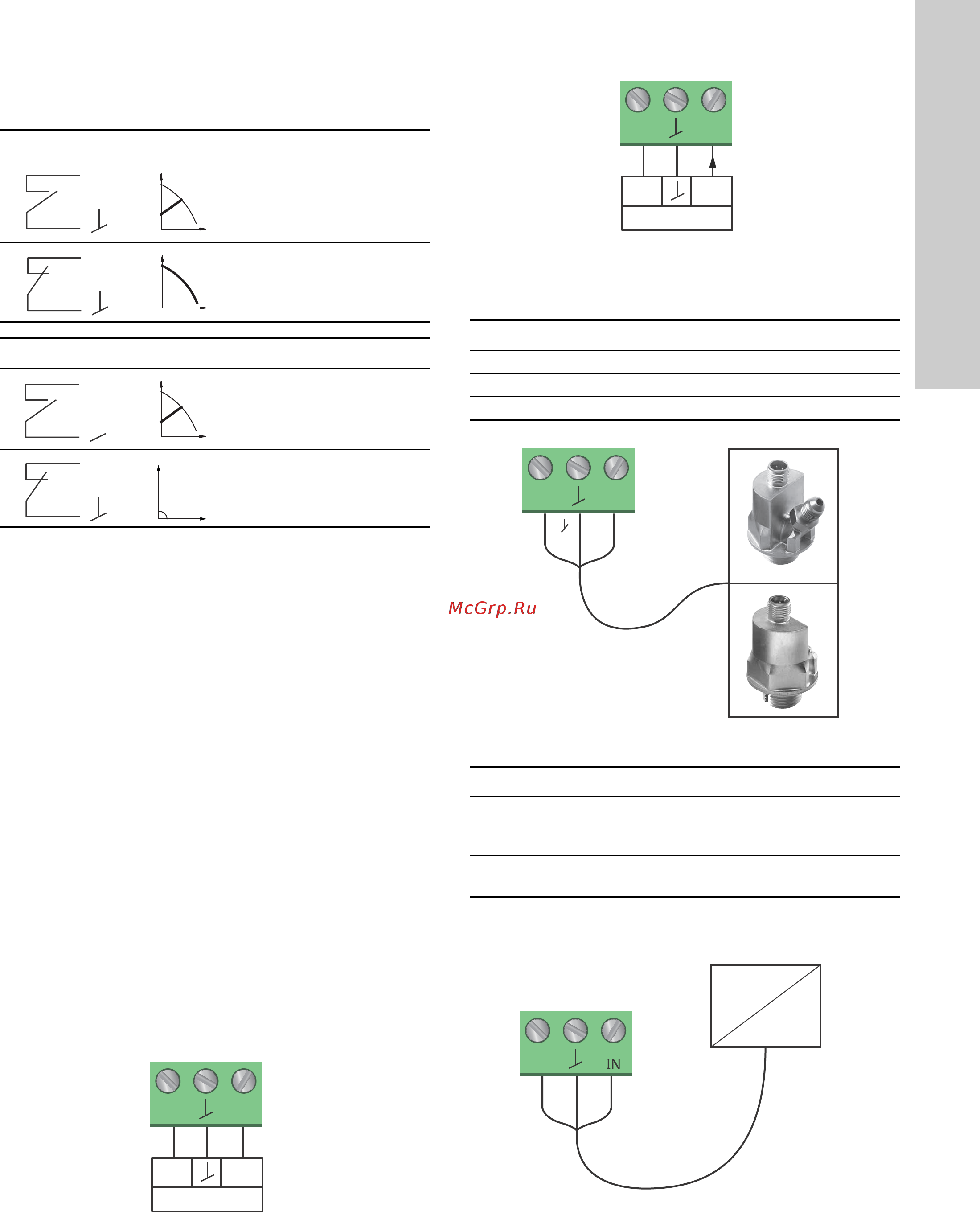

7.4.3 Entrada analógica
Consulte la fig. 25, pos. 3.
La entrada analógica se puede usar para la conexión de un sen-
sor externo destinado a la medida de la temperatura o la presión.
Consulte la fig. 31.
Se pueden usar sensores con señales de 0-10 V o 4-20 mA.
La entrada analógica también se puede usar para conectar una
señal externa destinada al control desde un sistema BMS (sis-
tema de gestión de edificios) o un sistema de control similar.
Consulte la fig. 32.
• Si la entrada se usa para el monitor de energía calorífica,
deberá instalarse un sensor de temperatura en la tubería de
retorno.
• Si la bomba está instalada en la tubería de retorno del sis-
tema, el sensor deberá instalarse en la tubería de alimenta-
ción.
• Si se ha habilitado el modo de control de temperatura cons-
tante y la bomba está instalada en la tubería de alimentación
del sistema, el sensor deberá instalarse en la tubería de
retorno.
• Si la bomba está instalada en la tubería de retorno del sis-
tema, se podrá usar el sensor de temperatura interno.
El tipo de sensor (0-10 V o 4-20 mA) se puede modificar a través
del panel de control de la bomba o con Grundfos GO.
Fig. 29 Entrada analógica para sensor externo, 0-10 V
Fig. 30 Entrada analógica para sensor externo, 4-20 mA
Con objeto de optimizar el rendimiento de la bomba, el uso de
sensores externos proporciona ventajas en los siguientes casos:
Fig. 31 Ejemplos de sensores externos
Para más información, consulte la sección 11.4 Sensores exter-
nos.
Fig. 32 Ejemplos de señal externa para el control mediante
BMS o PLC
Curva máxima
Funcionamiento normal
Curva máxima
Curva mínima
Funcionamiento normal
Curva mínima
TM05 3221 0612
M
A
Q
H
M
A
Q
H
M
I
Q
H
M
I
Q
H
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
24V
I
N
TM05 2948 0612
Función o modo de control Tipo de sensor
Monitor de energía calorífica Sensor de temperatura
Temperatura constante Sensor de temperatura
Presión proporcional Sensor de presión
TMTM06 7237 3416
Pos. Tipo de sensor
1
Sensor de temperatura y presión combinado (tipo
RPI T2 de Grundfos).
Conexión de 1/2" y señal de 4-20 mA.
2
Sensor de presión (tipo RPI de Grundfos).
Conexión de 1/2" y señal de 4-20 mA.
TM05 2888 0612
signal
sensor
Vcc
I
24V
I
N
Vcc
Señal
1
2
24V
BMS
PLC
