Grundfos MAGNA3 D 32-80 180 97924451 [221/1656] Kontrolbokspositioner

Dansk (DK)

221

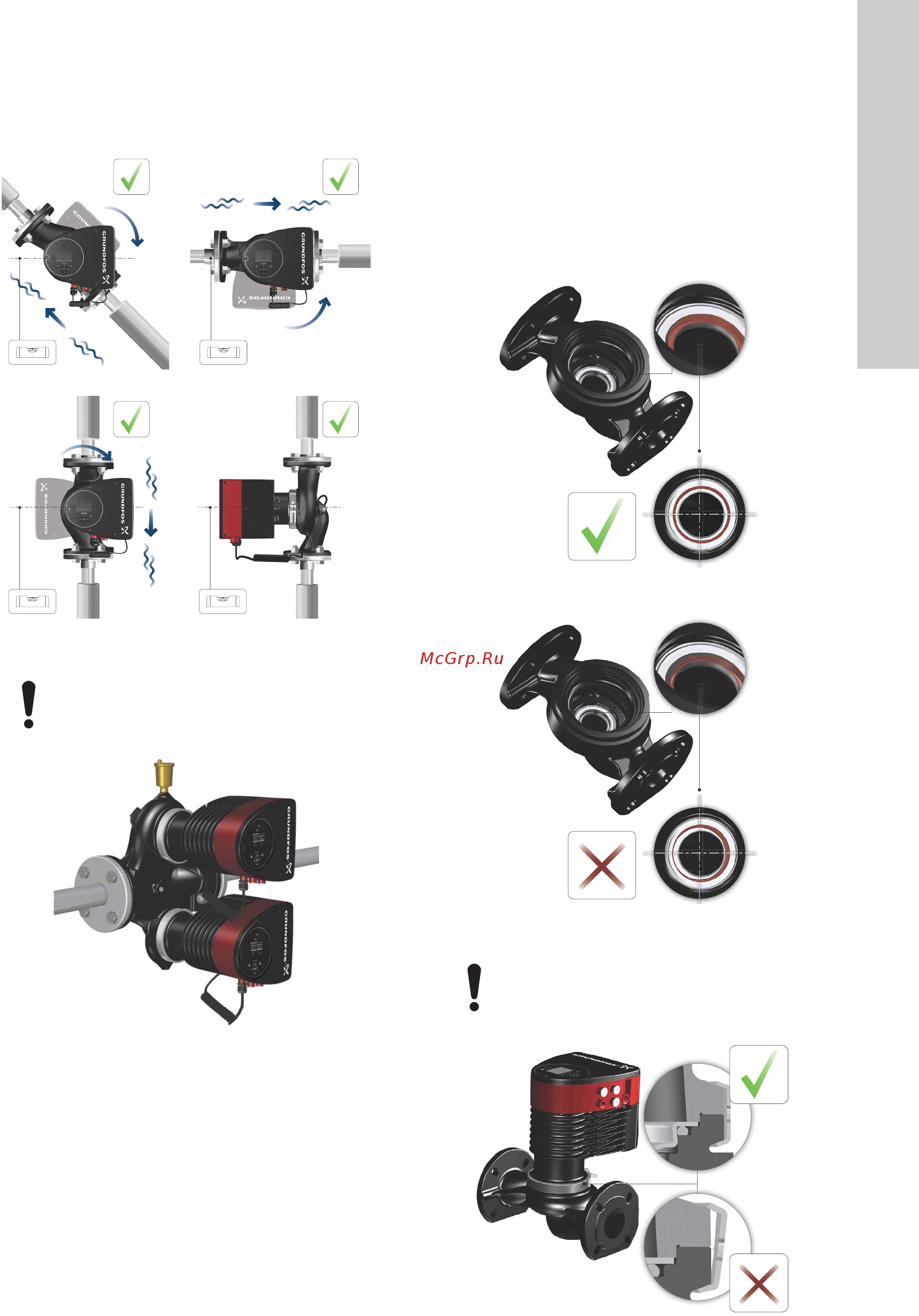

3.5 Kontrolbokspositioner

For at sikre tilstrækkelig køling skal du sørge for at kontrolboksen

er i vandret position med Grundfos-logoet i lodret position. Se fig.

Fig. 9 Pumpe monteret med kontrolboksen i vandret position

Fig. 10 Automatudlufter

3.6 Pumpehovedets placering

Hvis du afmonterer pumpehovedet før pumpen installeres i røret,

skal du være specielt opmærksom når du monterer pumpehove-

det i pumpehuset:

1. Se efter om den flydende ring i tætningssystemet er centreret.

Se figur 11 og 12.

2. Sænk forsigtigt pumpehovedet med rotoraksel og løber ned i

pumpehuset.

3. Sørg for at kontaktfladen på pumpehuset og kontaktfladen på

pumpehovedet har kontakt før du spænder spændebåndet.

Se fig. 13.

Fig. 11 Korrekt centreret tætningssystem

Fig. 12 Forkert centreret tætningssystem

Fig. 13 Montering af pumpehovedet i pumpehuset

TM05 2915 3216

Forsyn dobbeltpumper monteret i vandrette rør

med en automatudlufter (Rp 1/4) i den øverste del

af pumpehuset. Se fig. 10.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Kontrollér spændebåndets placering før du spæn-

der det. Et forkert placeret spændebånd vil forår-

sage lækage fra pumpen og beskadige de hydrauli-

ske dele i pumpehovedet. Se fig. 13.

TM05 5837 3216
