Grundfos MAGNA3 D 32-80 180 97924451 [1547/1656] Позиции на контролната кутија

Македонски (MK)

1547

3.5 Позиции на контролната кутија

За да се обезбеди соодветно ладење, контролната кутија

мора да биде во хоризонтална позиција со логото Grundfos во

вертикална позиција. Видете на сл. 9.

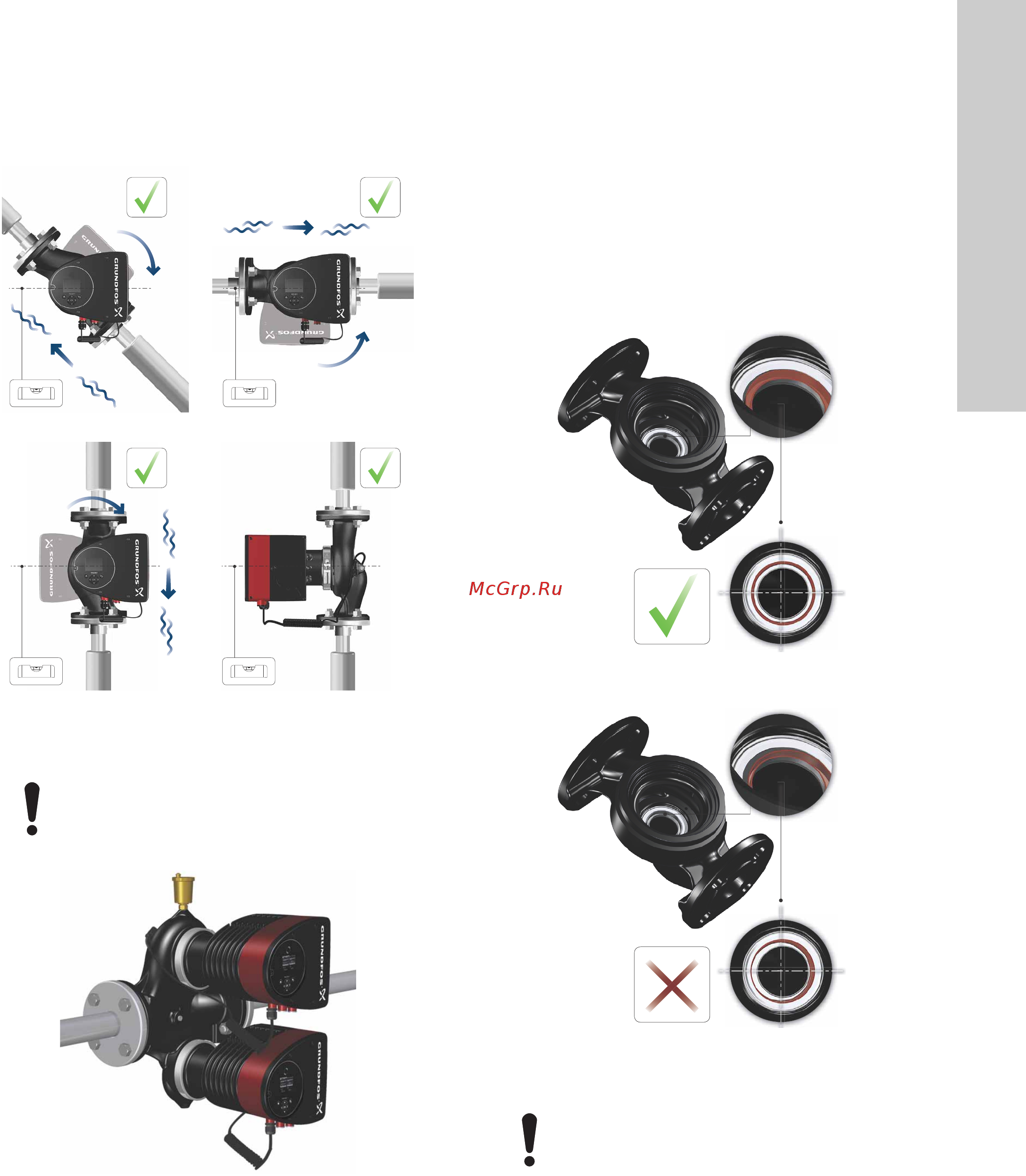

Слика 9 Пумпа со контролна кутија во хоризонтална

позиција

Слика 10 Автоматски вентил

3.6 Позиција на главата на пумпата

Ако главата на пумпата се отстрани пред пумпата да биде

инсталирана на цевководот, треба да се посвети посебно

внимание при монтирање на главата на пумпата на

куќиштето:

1. Визуелно проверете дали пловниот прстен на заптивниот

систем е центриран. Видете ги сликите 11 и 12.

2. Полека спуштете ја главата на пумпата со

роторската

осовина и тркалото со лопатки во куќиштето на пумпата.

3. Бидете сигурни дека главата на пумпата ќе налегне во

куќиштето на пумпата пред да се започне со затегање на

клемата. Видете ја сл. 13.

Слика 11 Правилно центриран систем за заптивање

Слика 12 Неправилно центриран систем за заптивање

TM05 2915 3216

Дуплекс-пумпите кои се инсталираат на

хоризонтални пумпи мора да се опремат со

автоматски испуст за воздух, Rp 1/4, во горниот

дел на куќиштето на пумпата. Видете на сл. 10.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Проверете ја позицијата на стегата пред да ја

затегнете стегата. Неправилното

позиционирање на стегата ќе доведе до

истекување од пумпата и ќе ги оштети

хидрауличните делови во главата на пумпата.

Видете на сл. 13.
