1.2 Символи безпеки на насосі

2. Отримання виробу

2.1 Огляд виробу

Переконайтеся в тому, що отриманий виріб відповідає

замовленню.

Перевірте відповідність напруги та частоти виробу напрузі та

частоті на місці монтажу. Див. розділ 6.3.1 Заводська

табличка.

2.2 Комплектність поставки

2.2.1 Одинарний насос з роз'ємними з'єднаннями

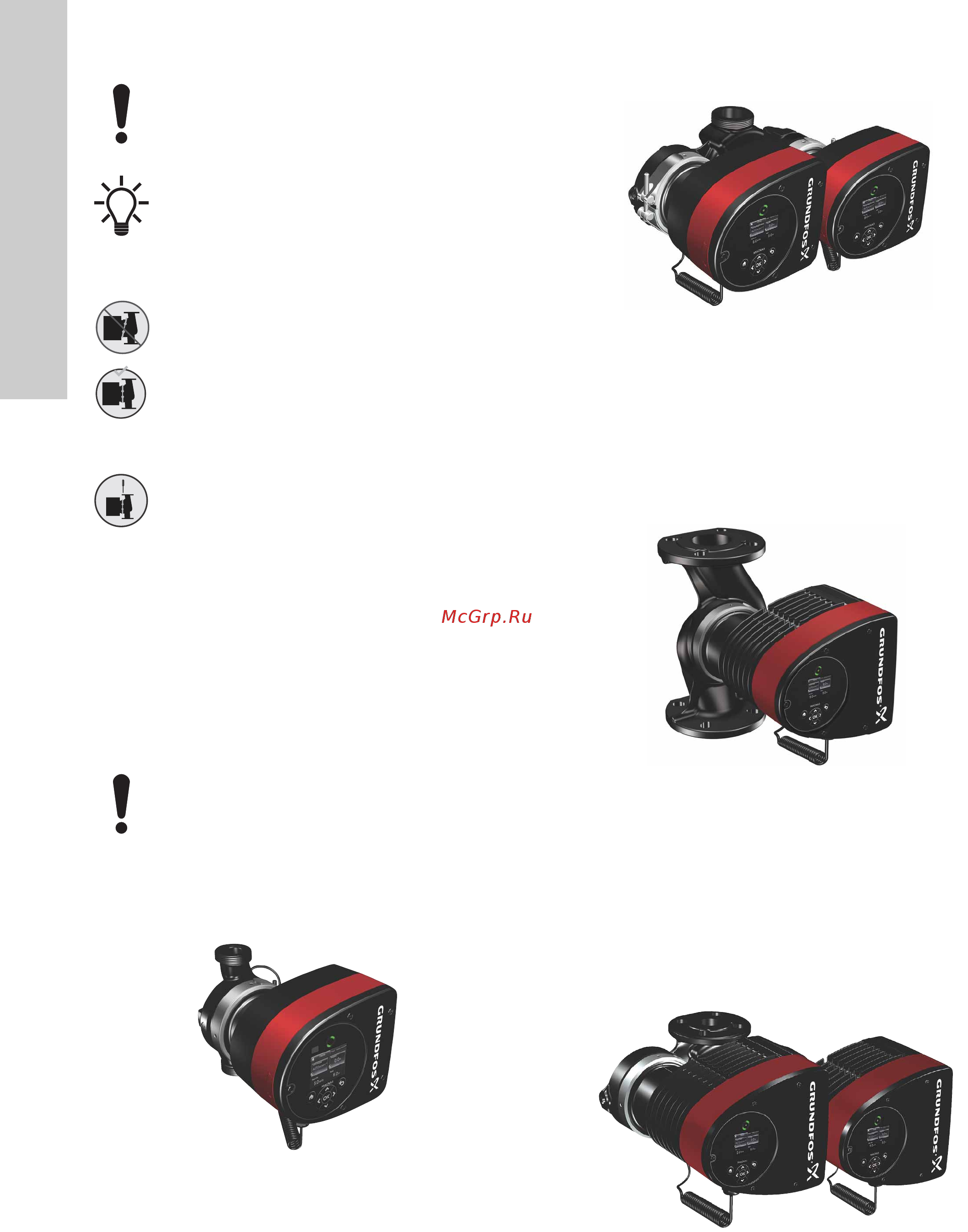

Рис. 1 Одинарний насос з роз'ємними з'єднаннями

Упаковка містить наступні компоненти:

• насос MAGNA3;

• ізоляційні кожухи;

• прокладки;

• стисле керівництво;

• інструкції з техніки безпеки;

• один роз'єм ALPHA.

2.2.2 Здвоєний насос з роз'ємними з'єднаннями

Рис. 2 Здвоєний насос з роз'ємними з'єднаннями

Упаковка містить

наступні компоненти:

• насос MAGNA3;

• прокладки;

• стисле керівництво;

• інструкції з техніки безпеки;

• два роз'єми ALPHA.

2.2.3 Одинарний насос з клемними з'єднаннями

Рис. 3 Одинарний насос з клемними з'єднаннями

Упаковка містить наступні компоненти:

• насос MAGNA3;

• ізоляційні кожухи;

• прокладки;

• стисле керівництво;

• інструкції з техніки безпеки;

• коробка з клемою та ущільненнями

кабелю.

2.2.4 Здвоєний насос з клемними з'єднаннями

Рис. 4 Здвоєний насос з клемними з'єднаннями

Упаковка містить наступні компоненти:

• насос MAGNA3;

• прокладки;

• стисле керівництво;

• інструкції з техніки безпеки;

• дві коробки з клемами та ущільненнями кабелю.

Недотримання цих інструкцій може стати

причиною несправності або пошкодження

обладнання.

Примітки або інструкції, які можуть полегшити

роботу та забезпечити надійну експлуатацію.

Перед затягуванням стяжної скоби перевірте її

положення. Неправильне положення скоби

призведе до витоку з насоса та пошкодження

гідравлічних частин головки насоса.

Встановіть та затягніть гвинт, що кріпить скобу,

моментом 8 Нм ± 1 Нм.

Не перевищуйте зазначений момент затягування,

навіть якщо вода капає з-під скоби. Конденсована

вода

найвірогідніше витікає зі зливного отвору під

скобою.

Насоси, випробувані водою, що містить

антикорозійні добавки, обмотані стрічкою на

впускних та випускних отворах, що запобігає

витоку до упаковки залишкової води, яка

використовувалася для випробування. Видаліть

стрічку перед монтажем насоса.
