"Топлинна енергия"
Навигация
"Home" > "Състояние" > "Топломер" > "Топлинна енергия"
"Топлинна енергия"
Можете да измервате както отоплението, така и охлаждането
в системата. Ако система се използва едновременно за
отопление и за охлаждане, на дисплея автоматично се
показват два брояча.
Времевата маркировка с датата обозначава последното
използване на конкретния брояч.
Стойността на "последна година (2)" представлява
последните
52 последователни седмици, през които помпата
е била под захранване. Потребителят може да нулира ръчно
стойността.
8.9 Външно въздействие върху работната точка
Външното въздействие върху работната точка обикновено се
използва за управление на скоростта според определена
работна точка посредством сигнал от 0-10 V.
Следвайте постъпковото ръководство, за да завършите
настройването на входа за сензор. Започнете с екрана за
мерните единици и завършете с екрана за обобщени данни.
1. Проверете въведените стойности.
2. Натиснете [OK], за да потвърдите
и активирате
настройките.
3. Върнете се в менюто "Настройки" и намерете "Функция
външна раб. точка".
4. Изберете функцията "Линейна с MIN".
Вж. раздел "
Функция външна раб. точка
".
8.10 Точност на изчисляването на дебита
Вътрешният сензор пресмята разликата в налягането между
входния и изходния отвор на помпата. Измерването не е
пряко измерване на диференциално налягане, но при
известна хидравлична конструкция на помпата можете да
пресметнете диференциалното налягане върху помпата.
Скоростта и мощността дават пряко пресмятане на
действителната работна точка, при която работи помпата.
Изчисленият дебит
е с точност, указана като +/- xx% от Q
max
.
Колкото е по-малък дебитът през помпата, толкова по-малка
е точността на отчитането. Вж. също раздел 8.8.6 "
Топломер
".
Пример:
Фиг. 58 Q
max
1. MAGNA3 65-60 е с Q
max
от 40 m
3
/h.
Обичайната точност от 5 % означава грешка от 2 m
3
/h за
Q
max
+/- 2 m
3
/h.
2. Тази грешка е валидна за цялата QH област. Ако помпата
показва 10 m
3
/h, измереното е 10 +/- 2 m
3
/h.
3. Дебитът може да е 8-12 m
3
/h.
Използването на смес от вода и разтвор на етиленгликол ще
понижи точността.
Ако дебитът е по-малък от 10 % от Q
max
, на дисплея ще се
показва много малък дебит.
8.11 Помпени глави в сдвоени помпи
Корпусът на сдвоените помпи има клапа от изходната страна.
Клапата изолира отвора на неактивната помпа, за да не
протече работна течност обратно към входната страна. Вж.
фиг. 59. Поради клапата ще има разлика в хидравликата
между двете помпени глави. Вж. фиг. 60.

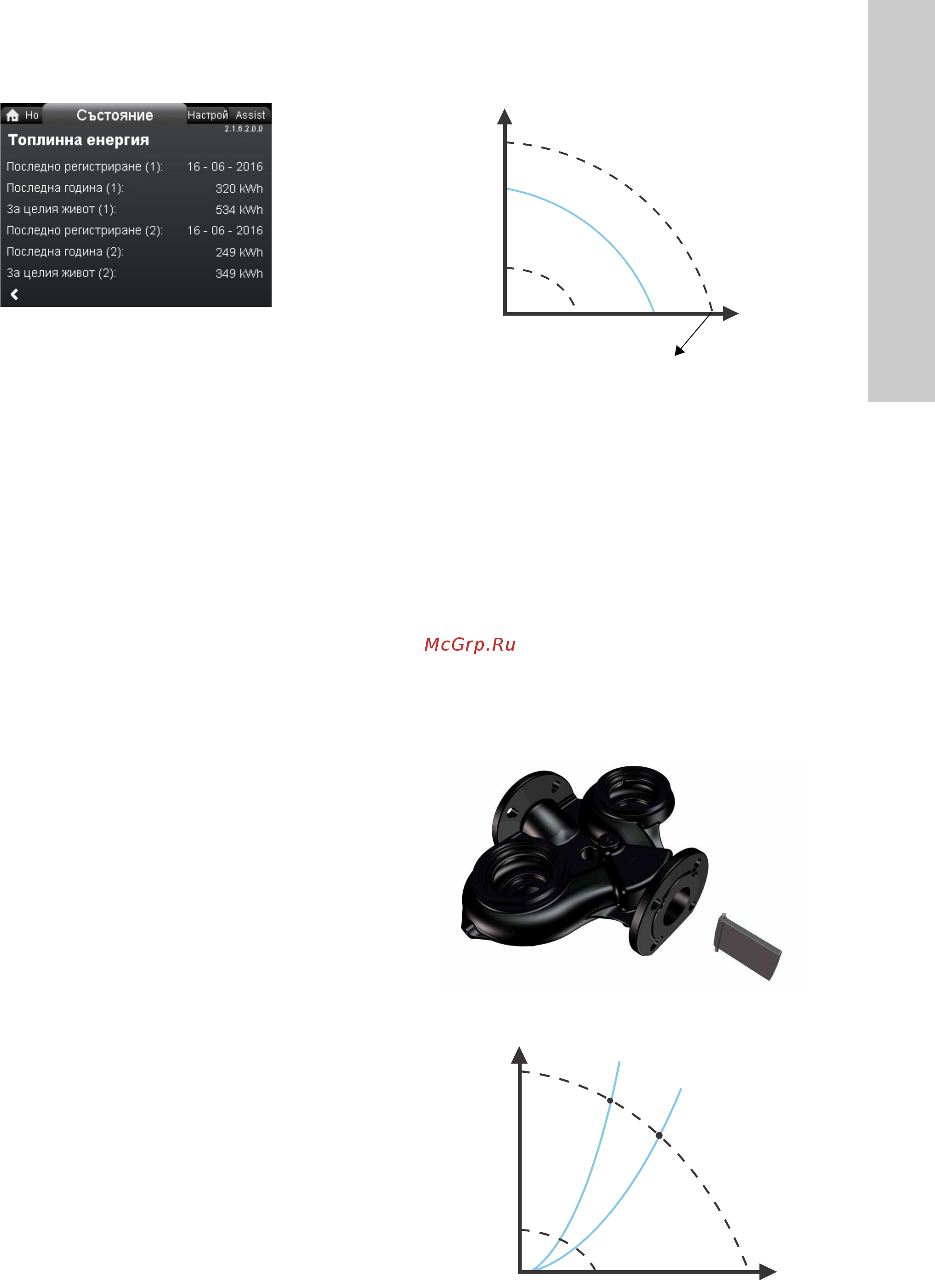

Фиг. 59 Корпус на сдвоена помпа с клапа
Фиг. 60 Хидравлична
разлика между двете глави на
помпата
2.1.6.2.0.0 Топлинна енергия
TM05 2448 5111TM06 1565 2514TM06 1566 2514
H
Q
Макс.
Мин.
Qmax
H
Q
Дясна глава на помпата
Лява глава на
помпата
