8.7.1 "설정값 조정"
탐색
"Home" > "설정" > "설정값 조정"
"설정값 조정"
• "외부 설정값 기능"
• "온도 조정".
"외부 설정값 기능"
외부 0-10 V 또는 4-20 mA 신호는 선형 기능을 이용하여 펌프 속
도를 최저 ~ 100 % 범위로 제어합니다. 그림 47 참조.
아날로그 입력을 외부 설정값 조정값으로 설정한 경우, 외부 설정
값 기능이 "최소값의 선형"으로 자동으로 활성화됩니다. 섹션
7.4.3 아날로그 입력
참조.

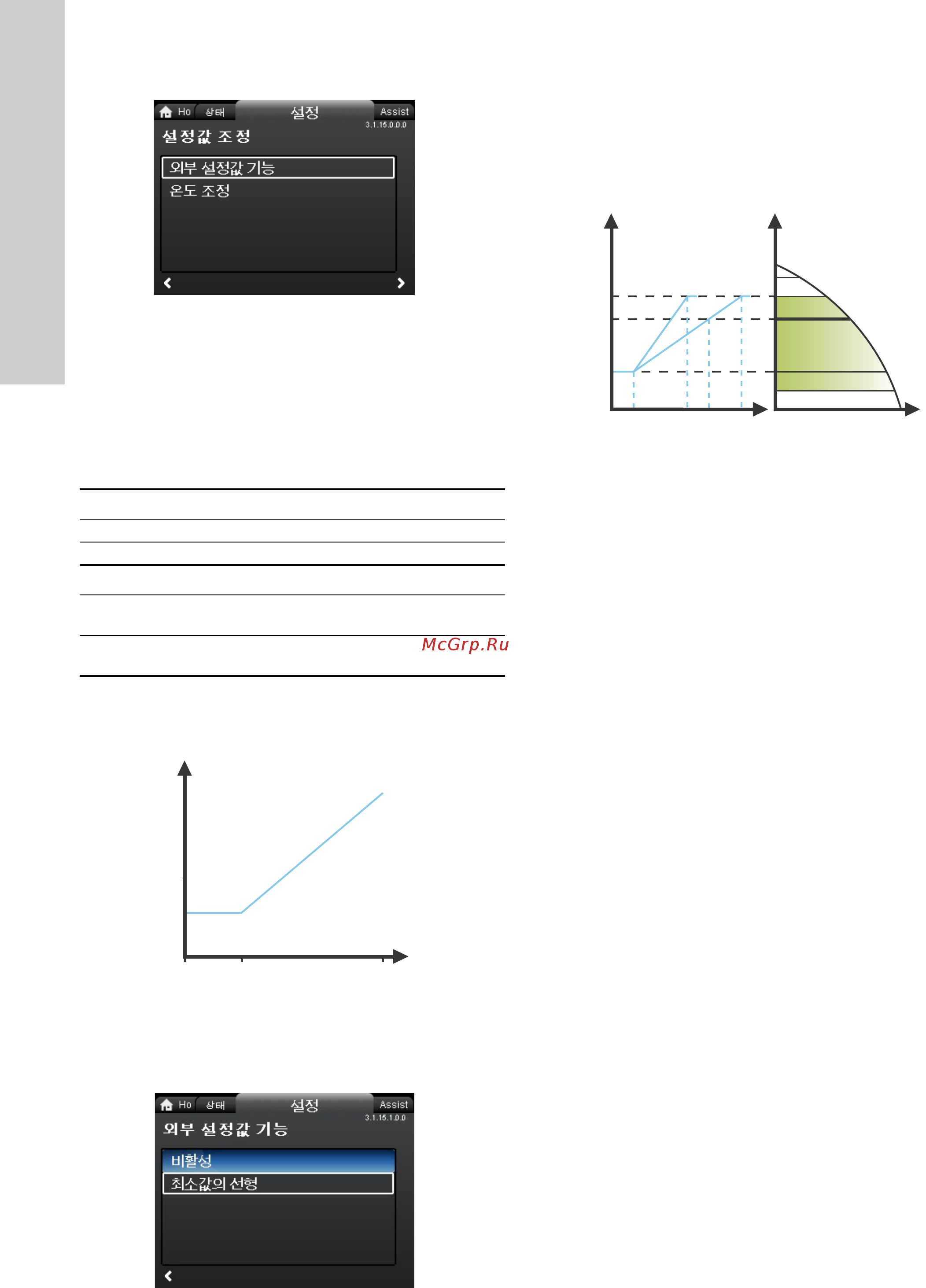

그림 47 "외부 설정값 기능", 0-10 V
제어 범위는 펌프의 최저 속도, 출력및압력 범위에 따라 다릅니다.
"설정" 메뉴 또는 "Assist" 메뉴에서 외부 설정값 기능의 아날로그
입력을 구성할 수 있습니다. 섹션
7.4.3 아날로그 입력
참조.
"온도 조정"
이 기능이 비례 압력 제어 모드나 정압 제어 모드에서 활성화되면,
액질 온도에 따라 양정 설정값이 감소합니다.
온도 조절 기능을 액질 온도가 80 °C 또는 50 °C 이하인 경우 작동
하도록 설정할 수 있습니다. 이러한 온도 한계는 T
max.
로 표시합니
다. 설정값은 아래의 특성에 따라 양정 설정값(= 100 %)에 대해
감소됩니다.
그림 48 "온도 조정"
위의 예에서는 T
max.
(= 80 °C)가 선택되었습니다. 실제 액질 온도
T
actual
는 양정 설정값이 100 %에서 H
actual
로 감소되게 합니다.
온도 조절 기능을 사용하려면 다음이 필요합니다.
• 비례 압력, 정압, 일정 곡선 제어 모드
• 공급 배관에 설치된 펌프
• 공급 배관 온도 제어 시스템.
온도 조절 기능은 다음 시스템에 적합합니다.
• 이중 배관 난방 시스템과 같이 유량이 변화하는 시스템에서 온
도 조절 기능을 사용하면, 난방 요구량이 적어 고급 배관의 온
도를 낮춰야 하는 경우에 펌프의 성능을 낮춰 운전할 수 있도록
합니다.
• 단일 배관 난방 시스템이나 지하 난방 시스템과 같이 거의 일정
한 유량으로 운전하는 시스템은 이중 배관 난방 시스템과 다르
게 난방 요구량의 변화가 양정값에 영향을 미치지 않습니다. 이
러한 시스템에서는 온도 조절 기능을 활성화해서만 펌프 성능
을 조절할 수 있습니다.
최고 온도 선택
공급 배관 온도가 설정된 시스템에서:
• 55 °C까지는 최고 온도를 50 °C로 설정하십시오.
• 55 °C가 넘을 경우, 최고 온도
= 80 °C를 선택하십시오.
온도 조절 기능은 공조 시스템 및 냉각 시스템에는 사용할 수 없습
니다.
3.1.15.0.0.0 설정값 조정
범위
4-20 mA [0-100 %]
0-10 V [0-100 %]
제어
0-20 % 예: 0-2 V
설정값은 최저값과 동일합니
다.
20-100 % 예: 2-10 V
설정값은 최저값과 동일합니
다.
TM05 3219 12123.1.15.10.0 외부 설정값 기능
rpm
V
Min.
02
Max.
10
TM05 3022 1212
H
T [°C]
30 %
20 50 80
100 %
H
actual
T
actual
H
Q
