3.7 Cambiamento della posizione del quadro di
controllo
Il simbolo di avviso sulla fascetta tra testa pompa e
corpo pompa indica il rischio di danni alla persona.
Vedi gli avvisi specifici di seguito.
ATTENZIONE
Schiacciamento dei piedi
Lesioni personali di lieve o moderata entità
- Quando si allenta la fascetta, non far cadere la
testa della pompa.
ATTENZIONE
Impianto pressurizzato
Lesioni personali di lieve o moderata entità
- Prestare particolare attenzione alla fuoriuscita di
vapore quando si allenta la fascetta.
Inserire e serrare la vite di fissaggio della fascetta a
8 Nm ± 1 Nm. Non applicare più coppia rispetto a
quanto indicato, anche se l'acqua gocciola dalla
fascetta. È più probabile che l'acqua condensata pro-
venga dal foro di drenaggio sotto la fascetta.
Prima di serrare la fascetta, controllarne la posi-
zione. Una posizione scorretta della fascetta
potrebbe causare perdite dalla pompa e danni ai
componenti idraulici della testa della pompa.

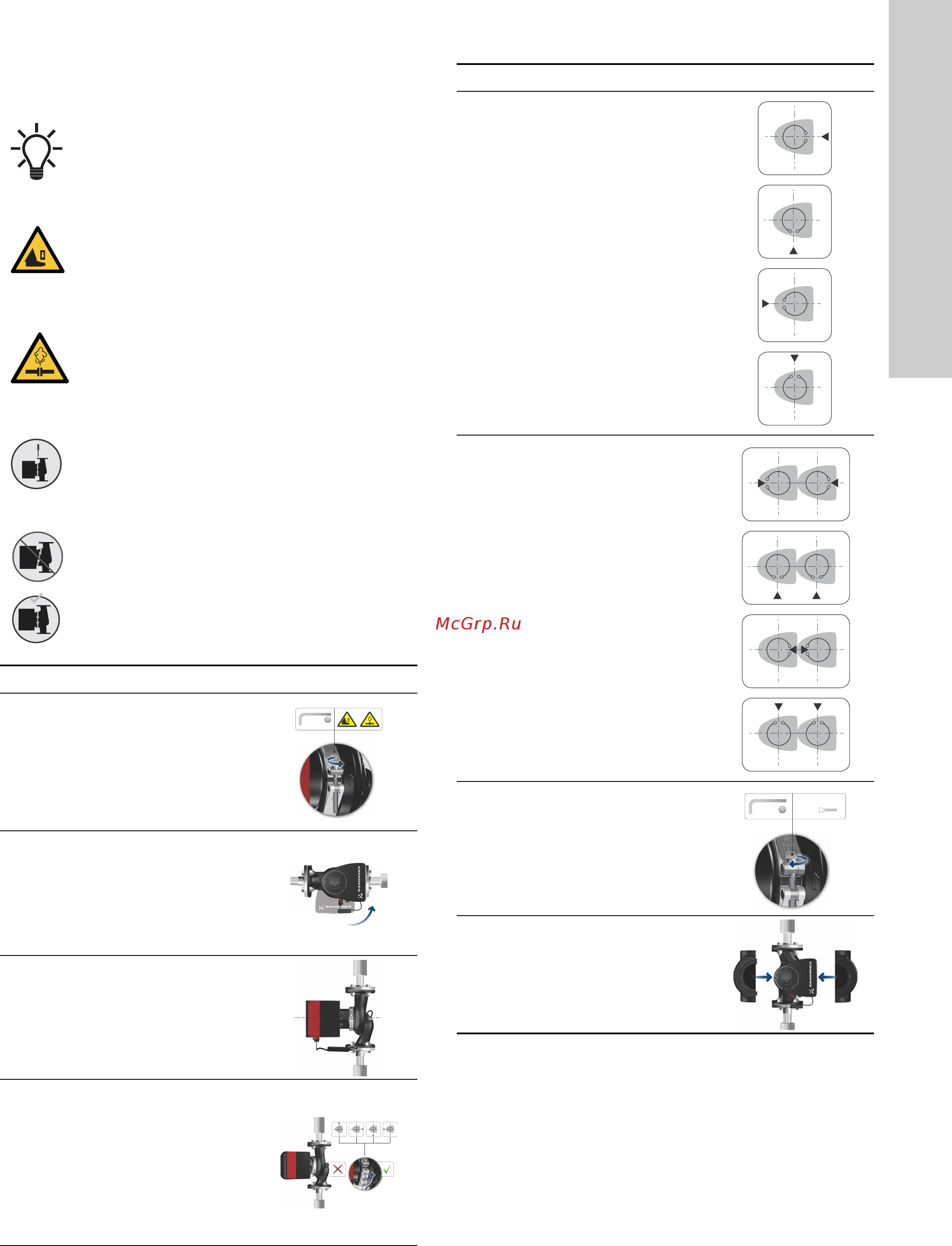

Fase Azione Illustrazione
1
Allentare la vite della fascetta
che unisce testa pompa e
corpo pompa.
Se la vite viene allentata
troppo, la testa pompa si
staccherà completamente dal
corpo pompa.
TM05 2867 3216
2
Ruotare piano la testa della
pompa nella posizione desi-
derata.
In caso la testa pompa risulti
incollata, sbloccarla con leg-
geri colpi di un martelletto di
gomma.
TM05 2868 3216
3
Collocare il quadro di con-
trollo in posizione orizzontale,
in modo che il logo Grundfos
sia in posizione verticale.
L'albero motore deve essere
in posizione orizzontale.
TM05 2869 3216
4
A causa del foro di scarico
nel corpo dello statore, posi-
zionare lo spazio della
fascetta come mostrato nel
passo 4a o 4b.
TM05 2870 0612
8Nm!
5.0
4a
Pompa singola.
Posizionare la fascetta in
modo che lo spazio punti
verso la freccia.
Può essere posizionato a ore
3, 6, 9 o 12.
TM05 2918 3216
4b
Pompa gemellare.
Posizionare le fascette in
modo che gli spazi puntino
verso le frecce.
Possono essere posizionate
a ore 3, 6, 9 o 12.
TM05 2917 3216
5
Inserire e serrare la vite di fis-
saggio della fascetta a 8 Nm
± 1 Nm.
Non stringere la vite se
l'acqua di condensa gocciola
dalla fascetta.
TM05 2872 0612
6
Montare i gusci isolanti.
I gusci isolanti per pompe per
impianti di condizionamento e
refrigerazione devono essere
ordinati separatamente.
TM05 2874 3216
