3.3 Installazione meccanica

La gamma della pompa comprende entrambe le versioni, flan-

giata e filettata. Queste istruzioni di installazione e funzionamento

si applicano ad entrambe le versioni, ma danno una descrizione

primaria della versione flangiata. Se le versioni differiscono, la

versione filettata è descritta separatamente.

Installare la pompa in modo che le tubazioni non gravino alla

pompa. Per le massime forze e momenti ammissibili dai raccordi

che agiscono sulle flange della pompa o sui raccordi filettati, vedi

pag. 1653.

È possibile appoggiare la pompa direttamente sui tubi, a condi-

zione che le tubazioni siano in grado di sostenerne il peso.

Le pompe gemellari sono predisposte per l'installazione su una

staffa di sostegno o su una piastra di appoggio. Il corpo pompa

presenta una filettatura M12.

Per assicurare un sufficiente raffreddamento del motore e delle

parti elettroniche, osservare le seguenti precauzioni:

• Installare la pompa in modo da garantire un raffreddamento

sufficiente.

• La temperatura ambiente non deve superare i 40 °C.

3.4 Posizionamento della pompa

Installare la pompa sempre con l'albero motore in orizzontale.

• Pompa installata correttamente in un tubo verticale. Vedi fig. 8,

pos. A.

• Pompa installata correttamente in tubo orizzontale. Vedi fig. 8,

pos. B.

• Non installare la pompa con l'albero motore in verticale. Vedi

fig. 8, pos. C e D.

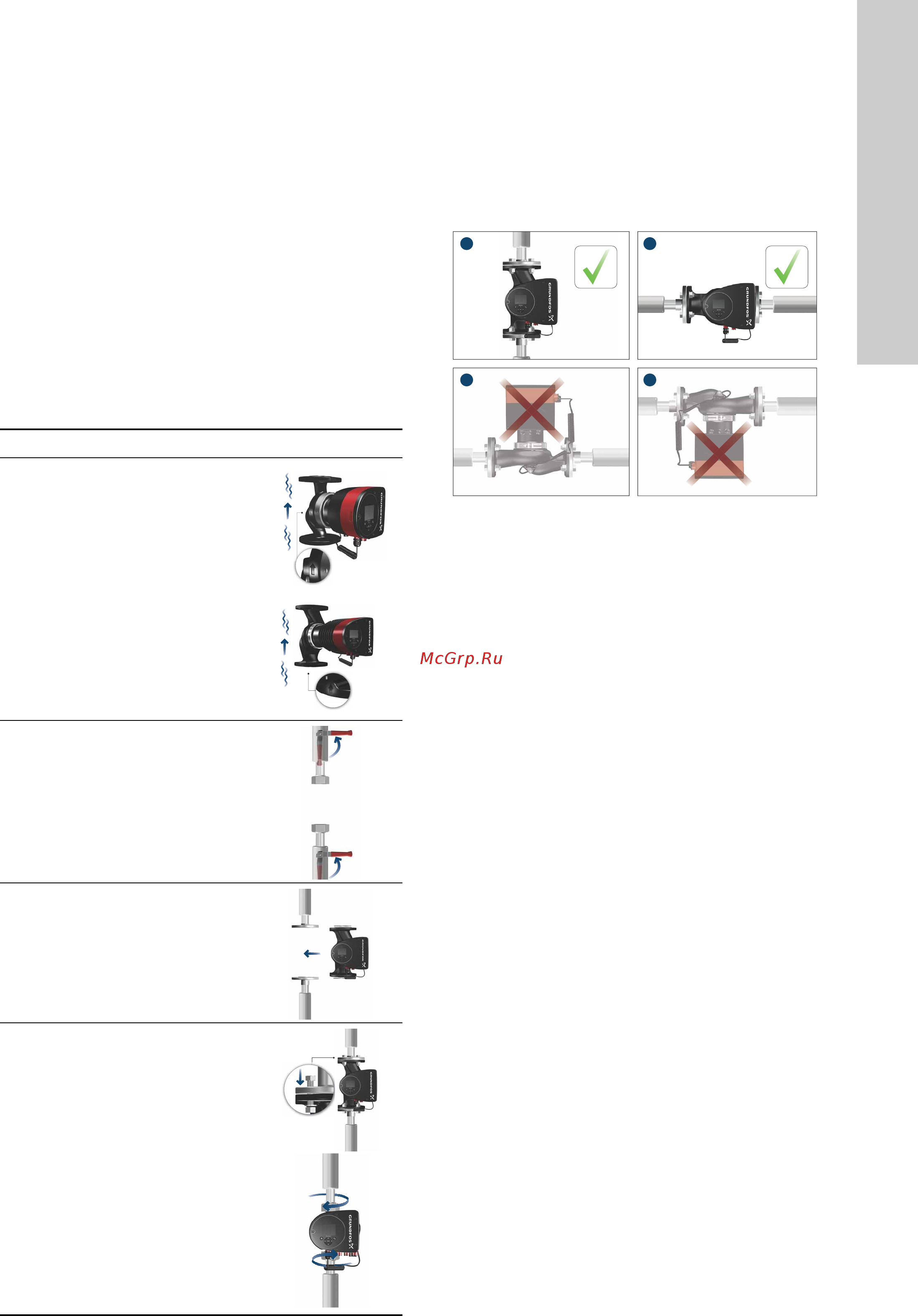

Fig. 8 Pompa installata con albero motore in orizzontale

Fase Azione Illustrazione

Le frecce impresse sul corpo

pompa indicano la direzione

del flusso attraverso la

pompa. A seconda della

posizione del quadro di con-

trollo, la direzione di flusso

può essere orizzontale o ver-

ticale.

TM05 2862 3216 - TM05 8456 3216

Chiudere le valvole di inter-

cettazione e assicurarsi che

l'impianto non sia pressuriz-

zato durante l'installazione

della pompa.

TM05 2863 3216

Montare la pompa con le

guarnizioni nei tubi.

TM05 2864 3216

Versione flangiata:

Inserire dadi e bulloni. Utiliz-

zare il corretto tipo di bullloni,

in base alla pressione

dell'impianto.

Per ulteriori informazioni

sulle coppie, vedi pag. 1653.

Versione filettata:

Serrare i dadi.

TM05 2865 3216 - TM05 8455 3216

TM05 2866 3216
