Русский (RU)
1071

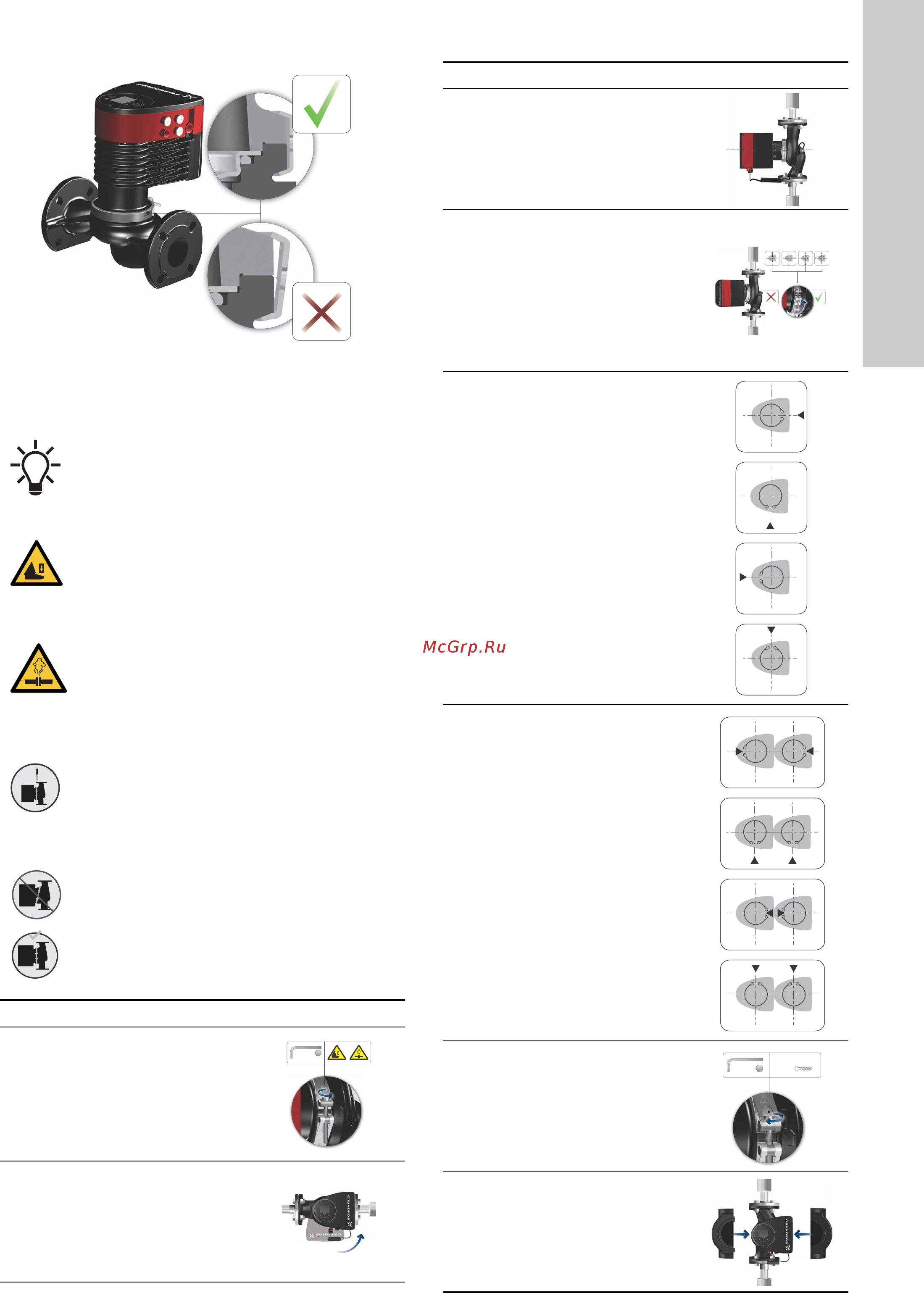

Рис. 13 Закрепление головной части насоса на корпусе
насоса
3.7 Изменение положения блока управления
TM05 5837 3216
Предупреждающий знак на скобе, соединяющей
головную часть и корпус насоса, указывает на
риск получения травмы. Более подробное
описание возникающих рисков см. далее.
ВНИМАНИЕ
Раздавливание ног
Травма лёгкой или средней степени тяжести
- При ослаблении стяжной скобы не допускайте
падения головной части насоса.
ВНИМАНИЕ
Система под давлением
Травма лёгкой или средней степени тяжести
- При ослаблении
скобы внимательно следите
за выбросами паров.
Установите и затяните винт, удерживающий скобу,
до момента 8 Нм ± 1 Нм. Запрещается
использовать момент затяжки, превышающий
указанное значение, даже если из-под стяжной
скобы капает вода. Водяной конденсат, вероятнее
всего, выходит из сливного отверстия под
стяжной скобой.
Перед затяжкой стяжной скобы проверьте её
положение. Неправильное
положение стяжной
скобы приведёт к утечкам в насосе и
повреждению гидравлических деталей его
головной части.
Шаг Действие Иллюстрация
1
Ослабьте винт на скобе,
соединяющей головную
часть и корпус насоса.
При чрезмерном
ослаблении винта головная
часть насоса полностью
отделяется от его корпуса.
TM05 2867 3216
2
Аккуратно поверните
головную часть насоса в
необходимое положение.
Если головную часть насоса
заклинило, освободите её,
аккуратно постукивая
резиновой киянкой.
TM05 2868 3216
8Nm!
5.0
3
Расположите блок
управления горизонтально,
так чтобы логотип Grundfos
располагался вертикально.
Вал электродвигателя
должен располагаться
горизонтально.
TM05 2869 3216
4
Ориентируясь по
дренажному отверстию в
корпусе статора,
расположите зев скобы, как
показано на этапе 4a или
4b.
TM05 2870 0612
4a
Одинарный насос.
Расположите скобу так,
чтобы её зев был обращён к
стрелке.
Зев может располагаться на
3, 6, 9 или 12 часов.
TM05 2918 3216
4b
Сдвоенный насос.
Расположите скобы так,
чтобы зев каждой был
обращён к стрелке.
Зев каждой скобы может
располагаться на 3, 6, 9 или
12 часов.
TM05 2917 3216
5
Установите и затяните винт,
удерживающий скобу, до
момента 8 Нм ± 1 Нм.
Не подтягивайте винт, если
со скобы капает
вода-конденсат.
TM05 2872 0612
6
Установите
теплоизоляционные кожухи.
Теплоизоляционные кожухи
для насосов систем
кондиционирования
воздуха и охлаждения
заказываются отдельно.
TM05 2874 3216
Шаг Действие Иллюстрация
8 Nm5.0
