Română (RO)
992

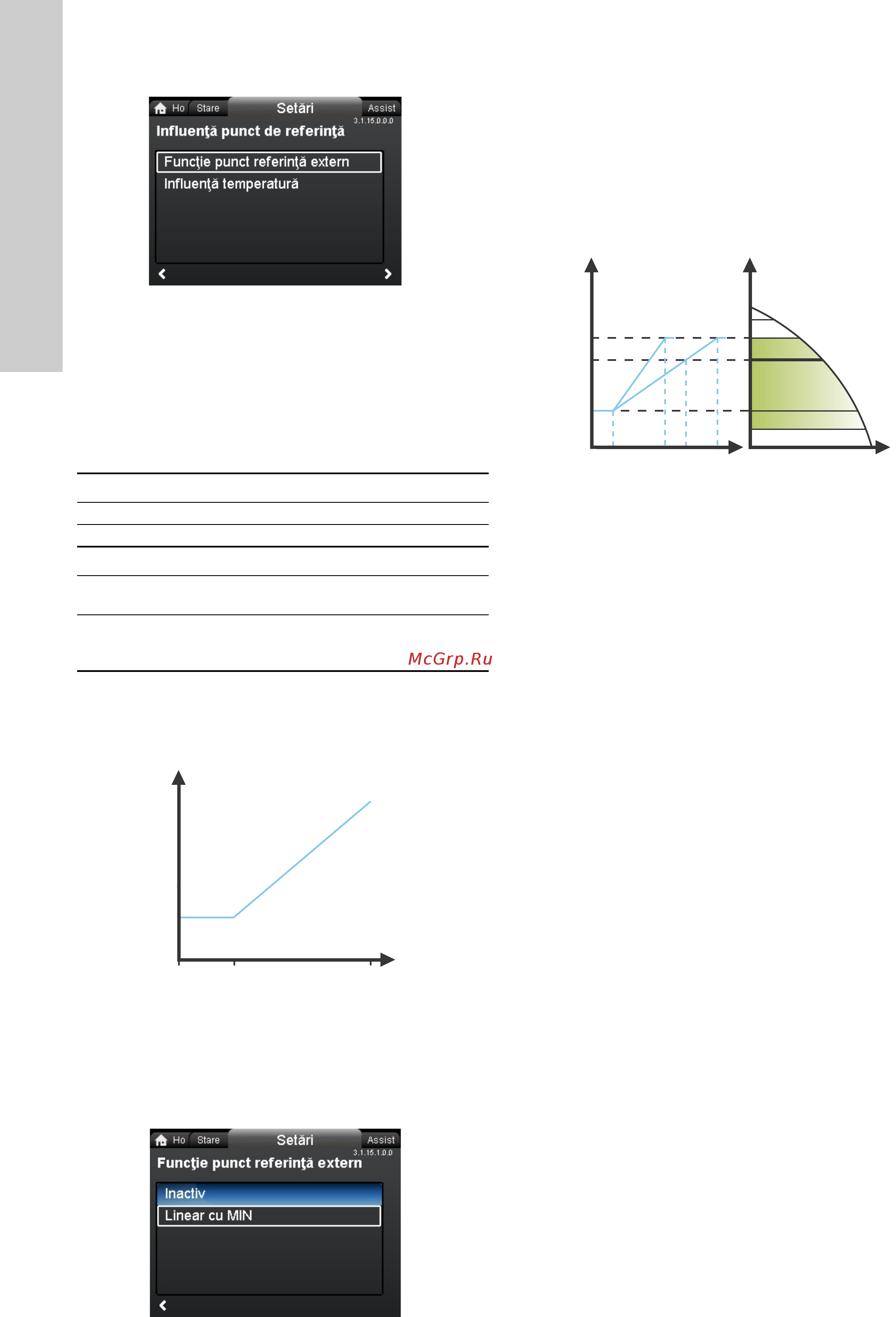

8.7.1 Influenţă punct de referinţă
Navigare
Home > Setări > Influenţă punct de referinţă
Influenţă punct de referinţă
•Funcţie punct referinţă extern
• Influenţă temperatură.
Funcţie punct referinţă extern
Un semnal extern de 0-10 V sau 4-20 mA controlează turația
pompei de la minim la 100 % în funcție liniară. Vezi fig. 47.
Dacă intrarea analogică este setată la influența valoarea de
referință externe, funcția de valoare de referință externă este
activată automat cu Linear cu MIN. Vezi secţiunea 7.4.3 Intrare
analogă.
Fig. 47 Funcţie punct referinţă extern, 0-10 V
Intervalul controlului depinde de limitele minime de turație, de
putere și presiune ale pompei.
Puteți configura intrarea analogică la o funcție de valoare de
referință externă în meniul Setări sau Assist. Vezi secţiunea
7.4.3 Intrare analogă.
Influenţă temperatură
Când această funcţie este activată în modurile de control al
presiunii proporţionale sau constante, valoarea de referință
pentru presiunea de refulare va fi redusă în funcţie de
temperatura lichidului.
Puteți seta influenţa temperaturii să funcţioneze la o temperatură
a lichidului de sub 80 sau 50 °C. Aceste limite de temperatură
sunt denumite T
max.
. Valoarea de referință este redusă în funcţie
de presiunea de refulare setată care este egală cu 100 %
conform caracteristicilor de mai jos.
Fig. 48 Influenţă temperatură
În exemplul de mai jos a fost selectată T
max.
, care este egală cu
80 °C. Temperatura efectivă a lichidului, T
actual
, cauzează
reducerea valorii prescrise pentru înălţimea de pompare de la
100 % la H
actual
.
Funcţia de influenţă a temperaturii necesită:
• mod de control la presiune proporţională, presiune constantă
sau curbă constantă
• pompa instalată pe conducta de tur
• sistem cu controlul temperaturii în conducta de tur.
Influența temperaturii este adecvată pentru următoarele sisteme:
• Sisteme cu debite variabile, de ex. sistemele de încălzire cu
două conducte, în care activarea funcţiei de influenţă a
temperaturii asigură o reducere suplimentară a performanţei
pompei în perioadele cu solicitări reduse de încălzire şi în
consecinţă o temperatura redusă în conducta de tur.
• Sisteme cu debite aproape constante, de ex. sistemele de
încălzire cu o singură conductă sau sistemele de încălzire în
pardoseală, la care solicitările variabile de încălzire nu pot fi
înregistrate ca schimbări la presiunea de refulare precum în
cazul sistemelor de încălzire cu două conducte. În astfel de
sisteme, performanța pompei poate fi reglată numai prin
activarea funcţiei de influenţă a temperaturii.
Selectarea temperaturii maxime
În sisteme cu o temperatură dimensionată în conducta tur de:
•Până la, și inclusiv 55 °C, selectați temperatura maximă egală
cu 50 °C.
• Peste 55 °C, selectați temperatura maximă
egală cu 80 °C.
Nu puteți utiliza funcția de influență a temperaturii în sisteme de
aer condiționat și de răcire.
3.1.15.0.0.0 Influenţă punct de referinţă
Interval
4-20 mA [0-100 %]
0-10 V [0-100 %]
Control
0-20 % de ex. 0-2 V
Valoarea de referință este
egală cu minimul.
20-100 % de ex., 2-10 V
Valoarea de referință este
egală de la minim la valoarea
de referință.
TM05 3219 12123.1.15.10.0 Funcţie punct referinţă extern
rpm
V
Min.
02
Max.
10
TM05 3022 1212
H
T [°C]
30 %
20 50 80
100 %
H
actual
T
actual
H
Q
