Ελληνικά (GR)
511
8.6.4 "Ρυθμίσεις ελεγκτή"
Μία αλλαγή στις τιμές του κέρδους και του χρόνου επαναφοράς
επηρεάζει όλα τα προγράμματα ελέγχου. Εάν αλλάξετε το
πρόγραμμα ελέγχου σε κάποιο άλλο πρόγραμμα, αλλάξτε τις
τιμές του κέρδους και του χρόνου επαναφοράς στις
εργοστασιακές ρυθμίσεις.
Εργοστασιακές ρυθμίσεις για όλα τα άλλα προγράμματα ελέγχου:
Το κέρδος, K
p
, ισούται με 1.
Ο χρόνος επαναφοράς, T
i
, ισούται με 8.
Ο παρακάτω πίνακας παρουσιάζει τις προτεινόμενες ρυθμίσεις
ελεγκτή:
Εάν χρησιμοποιείτε έναν ενσωματωμένο αισθητήρα
θερμοκρασίας ως έναν από τους αισθητήρες, πρέπει να
τοποθετήσετε τον κυκλοφορητή όσο το δυνατόν πιο κοντά στον
καταναλωτή.
1)
Σε συστήματα θέρμανσης, μια αύξηση στην απόδοση του
κυκλοφορητή έχει ως αποτέλεσμα μια αύξηση στη
θερμοκρασία στον αισθητήρα.
2)
Σε συστήματα ψύξης, μια αύξηση στην απόδοση του
κυκλοφορητή έχει ως αποτέλεσμα την πτώση της
θερμοκρασίας στον αισθητήρα.
3)
Ενσωματωμένος αισθητήρας θερμοκρασίας.
L1: Απόσταση σε μέτρα μεταξύ κυκλοφορητή και καταναλωτή.
L2: Απόσταση σε μέτρα μεταξύ καταναλωτή και αισθητήρα.
Κατευθυντήριες γραμμές για τη ρύθμιση του ελεγκτή PI
Για τις περισσότερες εφαρμογές, η εργοστασιακή ρύθμιση των
σταθερών του ελεγκτή, κέρδος και χρόνος επαναφοράς,
διασφαλίζει τη βέλτιστη λειτουργία του κυκλοφορητή. Ωστόσο, σε
ορισμένες εφαρμογές μπορεί
να χρειαστεί κάποια ρύθμιση του
ελεγκτή.
Το σημείο ρύθμισης βρίσκεται όπως απεικονίζεται στα σχήματα
44 και 45. Για περισσότερες πληροφορίες σχετικά με τη ρύθμιση,
βλέπε το μενού "Assist" στο κεφάλαιο 8.8.1 "Υποβοηθ. ρύθμιση
κυκλ/τή".

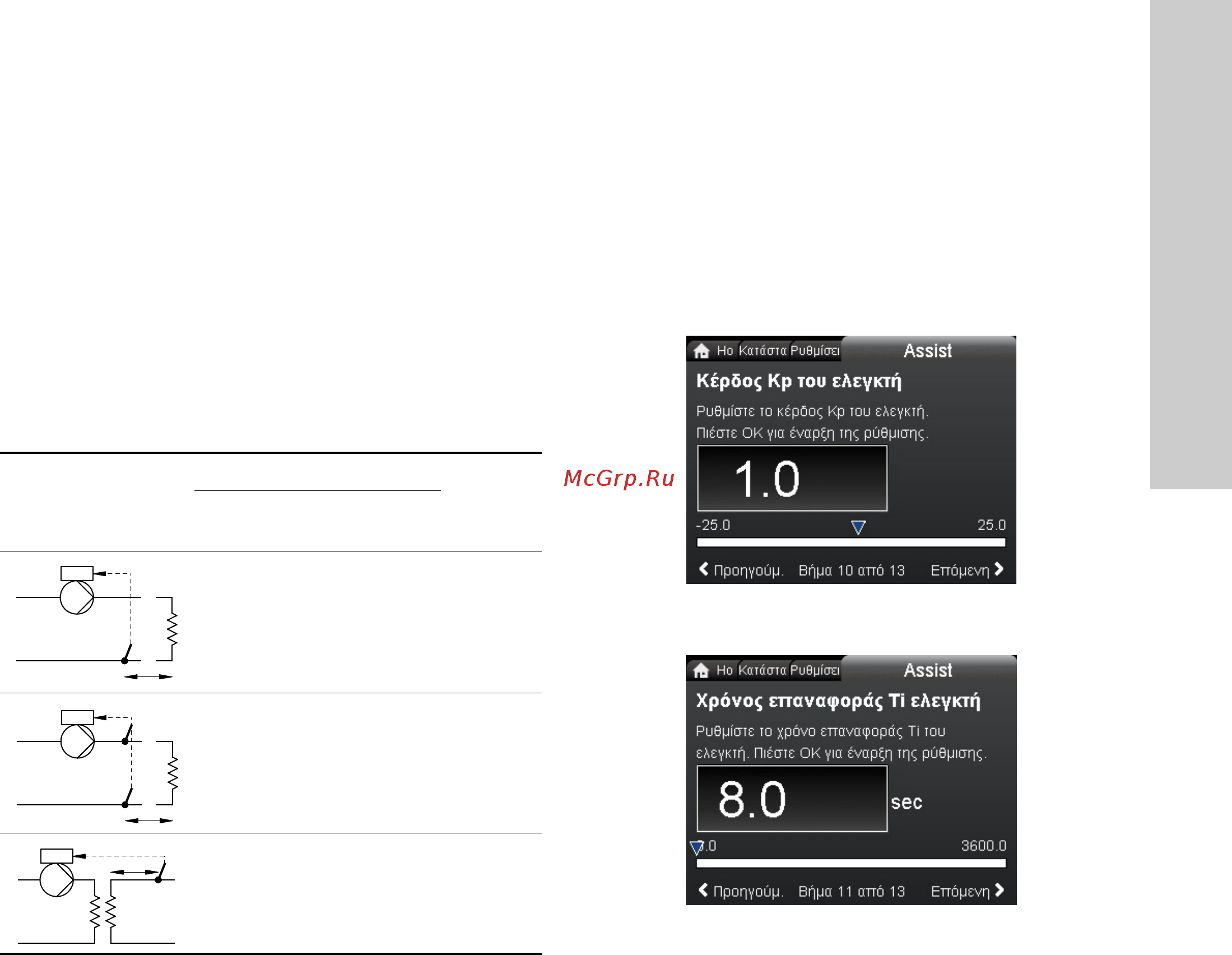

Σχ. 44 "Κέρδος Kp του ελεγκτή"
Σχ. 45 "Xρόνος επαναφοράς Ti ελεγκτή"
Ακολουθήστε τα παρακάτω βήματα:
1. Αυξήστε το κέρδος μέχρι ο κινητήρας να γίνει ασταθής.
Μπορείτε να παρακολουθήσετε την αστάθεια παρατηρώντας
τις μετρούμενες τιμές μέχρι να αρχίσουν να κυμαίνονται.
Επίσης, μπορείτε να ακούσετε την αστάθεια καθώς ο
κινητήρας αρχίζει να ρετάρει.
Ορισμένα συστήματα, όπως πίνακες χειρισμού θερμοκρασίας,
αντιδρούν
με μία χρονική καθυστέρηση, το οποίο σημαίνει ότι
μπορεί να περάσουν αρκετά λεπτά πριν ο κινητήρας γίνει
ασταθής.
2. Ρυθμίστε το κέρδος στο μισό της τιμής που έκανε τον κινητήρα
ασταθή.
3. Μειώστε το χρόνο επαναφοράς μέχρι ο κινητήρας να γίνει
ασταθής.
4. Ρυθμίστε το χρόνο επαναφοράς στο διπλάσιο της τιμής που
έκανε τον κινητήρα ασταθή.
Γενικοί κανόνες
Εάν ο ελεγκτής αντιδρά με σημαντική χρονική καθυστέρηση,
αυξήστε το κέρδος.
Εάν ο ελεγκτής ρετάρει ή είναι ασταθής, μετριάστε το σύστημα
μειώνοντας το κέρδος και αυξάνοντας το χρόνο επαναφοράς.
Μοντέλο Α:
Χρησιμοποιήστε το Grundfos GO για να αλλάξετε τις σταθερές
του ελεγκτή, κέρδος και χρόνος επαναφοράς. Μπορείτε
να
ρυθμίσετε μόνο θετικές τιμές.
Μοντέλο Β και C:
Αλλάξτε τις ρυθμίσεις ελέγχου μέσω της οθόνης ή του Grundfos
GO. Μπορείτε να ρυθμίσετε και θετικές και αρνητικές τιμές.
Σύστημα/εφαρμογή
K
p
T
i
Σύστημα
θέρμανσης
1)
Σύστημα
ψύξης
2)
0,5 - 0,5
10 + 5
(L
1
+ L
2
)
- 0,5
10 + 5
(L
1
+ L
2
)
0,5 - 0,5 30 + 5L
2
t
L2 [m]
Δt
L2 [m]
3)
L2 [m]
t
undef-079undef-080
