Svenska (SE)

1147

"Konst. temp."

Denna reglertyp säkerställer konstant temperatur. Konstant tem-

peratur är en komfortreglertyp som kan användas i tappvarmvat-

tensystem för hushåll för att reglera flödet så att fast temperatur

upprätthålls i systemet. Se figur 39. Om denna reglertyp används

får det inte finnas några utjämningsventiler installerade i syste-

met.

Om pumpen är installerad i framledningen måste sensorn instal-

leras i systemets returledning. Installera sensorn så nära förbru-

karen, till exempel radiator eller värmeväxlare, som möjligt.

Vi rekommenderar att pumpen installeras i framledningen.

Om pumpen installeras i systemets returledning kan den

inbyggda temperatursensorn användas. I så fall ska pumpen

installeras så nära förbrukaren, till exempel radiator eller värme-

växlare, som möjligt.

Reglertypen konstant temperatur minskar också risken för bakte-

rietillväxt i systemet, till exempel legionella.

Sensorns område:

•min. -10 °C

• max. 130 °C.

För att säkerställa korrekt reglering av pumpen rekommenderar vi

att sensorområdet ställs in mellan -5 och +125 °C.

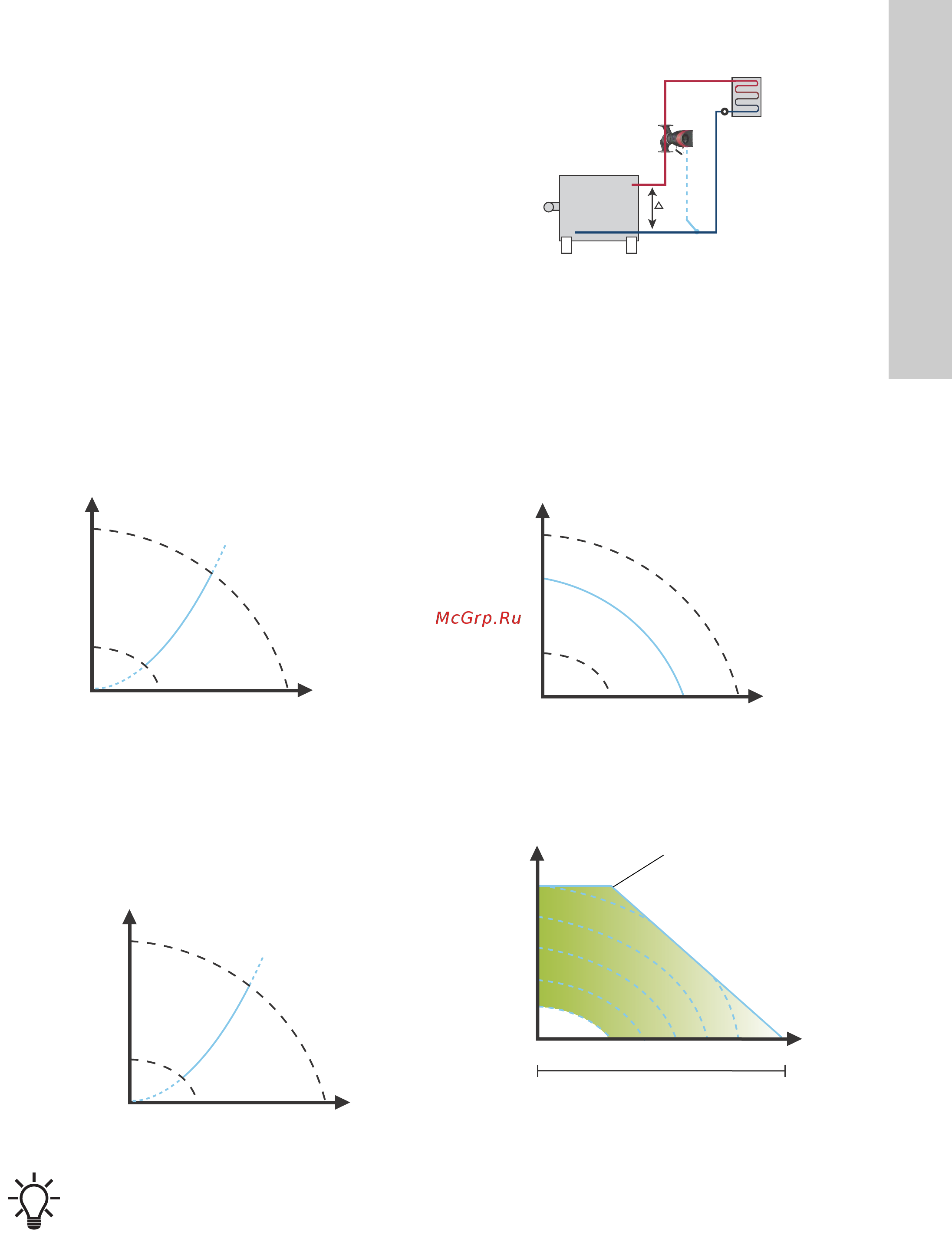

Fig. 39 Konstant temperatur

"Differenstemperatur"

Den här reglertypen säkerställer en konstant temperaturdifferens

över värme- och kylsystem.

Reglertypen temperaturdifferens är tillgänglig från modell B.

Modellversionen anges på typskylten. Se figur 22.

I denna reglertyp behåller pumpen en konstant temperaturdiffe-

rens mellan pumpen och den externa sensorn. Se figurerna 40

och 41.

Fig. 40 Temperaturdifferens

Fig. 41 Temperaturdifferens

Regulatorkonstanterna, dvs. förstärkningen, K

och integrations-

tiden,T

, är fabriksinställda på förstärkning lika med 1 och integra-

tionstid lika med 8 sekunder. I vissa fall måste dessa inställningar

ändras beroende på applikation. Se avsnitt

8.6.4 "Regulatorinställningar".

"Konstantkurva"

Pumpen kan ställas in på drift på konstantkurva, såsom en oreg-

lerad pump. Se figur 42.

Önskat varvtal kan ställas in i % av max. varvtal, från min. till 100

Fig. 42 Konstant kurva

Om pumpens varvtal ställs in i området mellan min.kurva och

max.kurva, begränsas effekt och tryck när pumpen körs på

max.kurvan. Detta innebär att maximal prestanda kan uppnås vid

ett varvtal som är lägre än 100 %. Se figur 43.

Fig. 43 Effekt- och tryckbegränsningar som påverkar max.kur-

van

TM05 2451 5111TM05 2451 5111

Det är nödvändigt att montera en extern temperatur-

sensor.

∆t

TM05 8236 2113TM05 2446 0312TM05 4266 2212

Min.

30%

50%

70%

90%

Begränsad max.kurva

Varvtalsinställning från min. till 100 %
