660

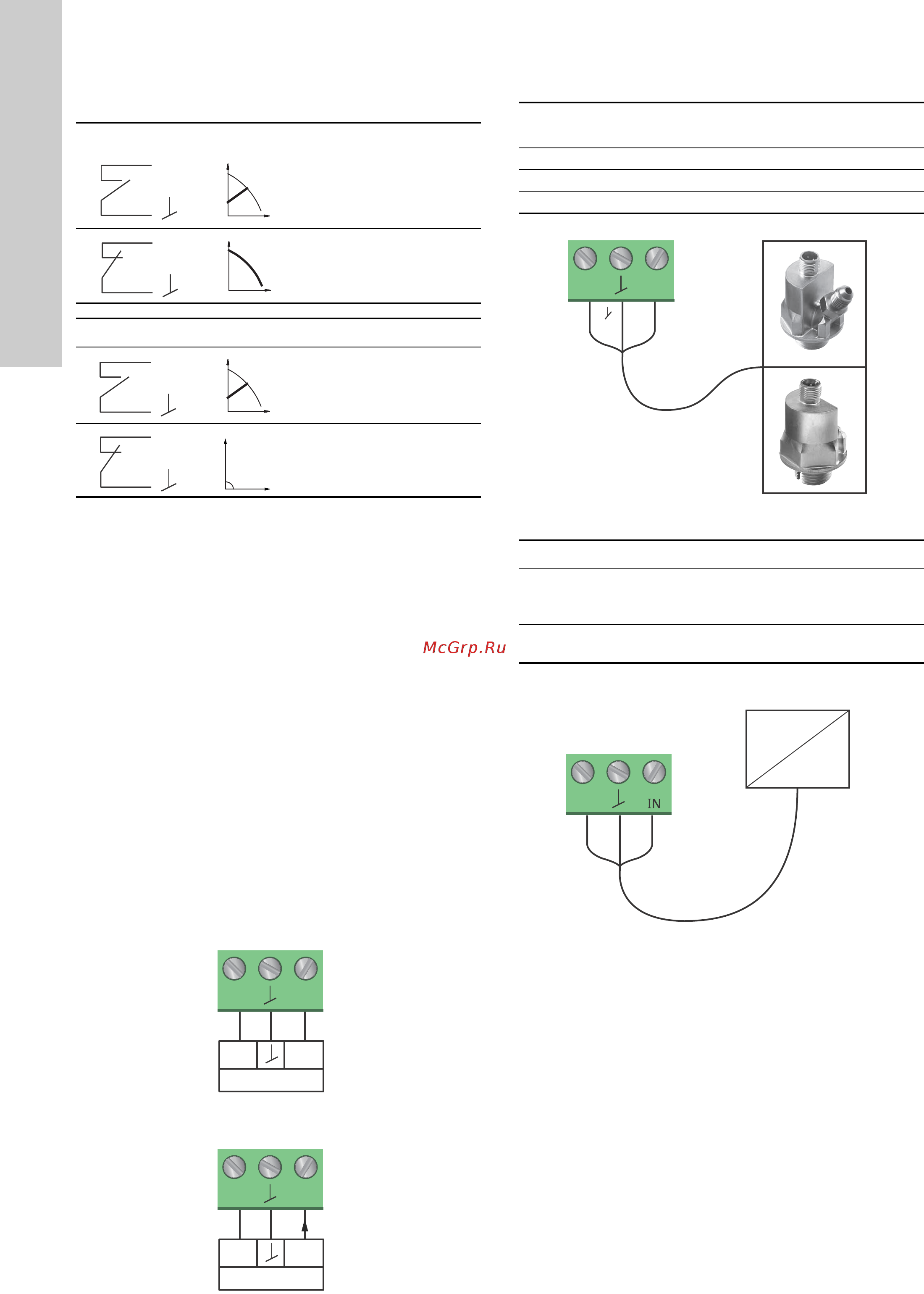

Curva max o min. forzata esternamente
Il funzionamento della pompa può essere forzato su curva max. o
min. tramite l'ingresso digitale.
Selezionare la funzione dell'ingresso digitale sul pannello di con-
trollo della pompa o tramite Grundfos GO.
7.4.3 Ingresso analogico
Vedi fig. 25, pos. 3.
L'ingresso analogico può essere utilizzato per il collegamento di
un sensore esterno per la misura di temperatura o pressione.
Vedi fig. 31.
È possibile utilizzare sensori con segnale 0-10 V o 4-20 mA.
L'ingresso analogico può essere utilizzato anche per un segnale
esterno di controllo da un sistema di gestione degli edifici o simi-
lare. Vedi fig. 32.
• Quando l'ingresso viene utilizzato per il monitoraggio di ener-
gia termica, installare un sensore di temperatura nel tubo di
ritorno.
• Se la pompa è installata nel tubo di ritorno, installare il sen-
sore sul tubo di mandata.
• Se la modalità di regolazione a temperatura costante è stata
abilitata e la pompa è installata sul tubo di mandata, installare
il sensore sul tubo di ritorno.
• Se la pompa è installata nel tubo di ritorno dell'impianto, è
possibile utilizzare il sensore di temperatura interno.
È possibile cambiare il tipo di sensore, 0-10 V o 4-20 mA, sul
pannello di controllo o tramite Grundfos GO.
Fig. 29 Ingresso analogico per sensore esterno, 0-10 V
Fig. 30 Ingresso analogico per sensore esterno, 4-20 mA
Per ottimizzare le prestazioni della pompa, è possibile utilizzare
dei sensori esterni nei seguenti casi:
Fig. 31 Esempi di sensori esterni
Per ulteriori dettagli, vedi sezione 11.4 Sensori esterni.
Fig. 32 Esempi di segnale esterno per controllo tramite BMS o
PLC
Curva massima
Funzionamento normale
Curva massima
Curva minima
Funzionamento normale
Curva minima
TM05 3221 0612TM05 2948 0612
M
A
Q
H
M
A
Q
H
M
I
Q
H
M
I
Q
H
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
I
24V
I
N
Funzione o modalità di
regolazione
Tipo di sensore
Monitoraggio energia termica Sensore di temperatura
Temperatura costante Sensore di temperatura
Pressione proporzionale Sensore di pressione
TMTM06 7237 3416
Pos. Tipo di sensore
1
Sensore combinato di temperatura e pressione, tipo
Grundfos RPI T2.
Attacco 1/2" e segnale 4-20 mA.
2
Sensore di pressione, tipo Grundfos RPI.
Attacco 1/2" e segnale 4-20 mA.
TM05 2888 0612
Vcc
Segnale
1
2
24V
BMS
PLC
