Dimensions

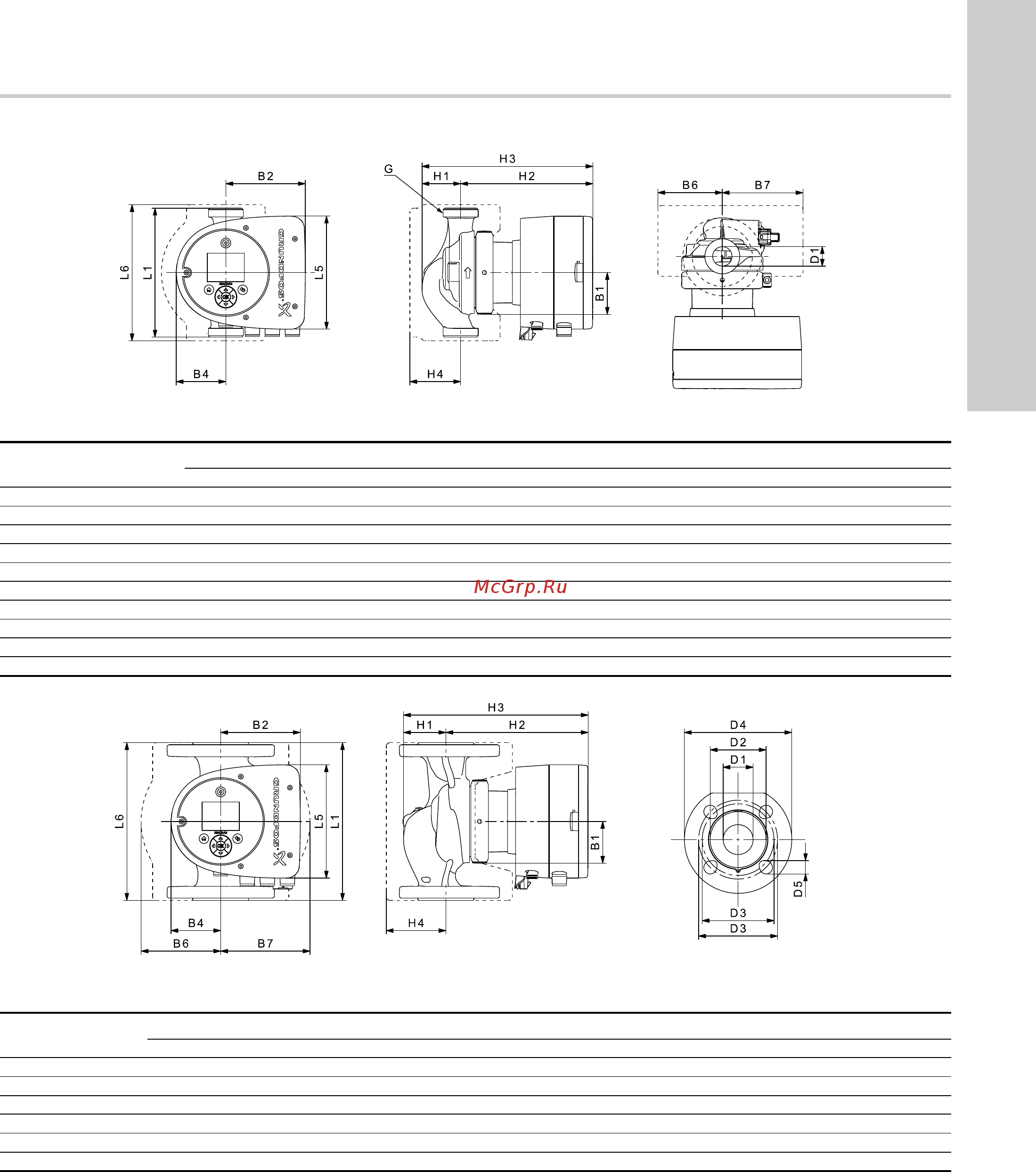

Fig. 1 Dimensions, single-head pumps, threaded versions

Fig. 2 Dimensions, single-head pumps, flanged versions

TM05 7938 2013

Pump type

Dimensions [mm]

L1 L5 L6 B1 B2 B4 B6 B7 H1 H2 H3 H4 D1 G

MAGNA3 25-40 (N) 180 158 190 58 111 69 90 113 54 185 239 71 25 1 1/2

MAGNA3 25-60 (N) 180 158 190 58 111 69 90 113 54 185 239 71 25 1 1/2

MAGNA3 25-80 (N) 180 158 190 58 111 69 90 113 54 185 239 71 25 1 1/2

MAGNA3 25-100 (N) 180 158 190 58 111 69 90 113 54 185 239 71 25 1 1/2

MAGNA3 25-120 (N) 180 158 190 58 111 69 90 113 54 185 239 71 25 1 1/2

MAGNA3 32-40 (N) 180 158 190 58 111 69 90 113 54 185 239 71 32 2

MAGNA3 32-60 (N) 180 158 190 58 111 69 90 113 54 185 239 71 32 2

MAGNA3 32-80 (N) 180 158 190 58 111 69 90 113 54 185 239 71 32 2

MAGNA3 32-100 (N) 180 158 190 58 111 69 90 113 54 185 239 71 32 2

MAGNA3 32-120 (N) 180 158 190 58 111 69 90 113 54 185 239 71 32 2

TM05 7938 2013

Pump type

Dimensions [mm]

L1 L5 L6 B1 B2 B4 B6 B7 H1 H2 H3 H4 D1 D2 D3 D4 D5

MAGNA3 32-40 F (N) 220 158 220 58 111 69 100 110 65 185 250 82 32 76 90/100 140 14/19

MAGNA3 32-60 F (N) 220 158 220 58 111 69 100 110 65 185 250 82 32 76 90/100 140 14/19

MAGNA3 32-80 F (N) 220 158 220 58 111 69 100 110 65 185 250 82 32 76 90/100 140 14/19

MAGNA3 32-100 F (N) 220 158 220 58 111 69 100 110 65 185 250 82 32 76 90/100 140 14/19

MAGNA3 40-40 F (N) 220 158 220 58 111 69 105 105 65 199 264 83 40 84 100/110 150 14/19

MAGNA3 40-60 F (N) 220 158 220 58 111 69 105 105 65 199 264 83 40 84 100/110 150 14/19
