Español (ES)
353

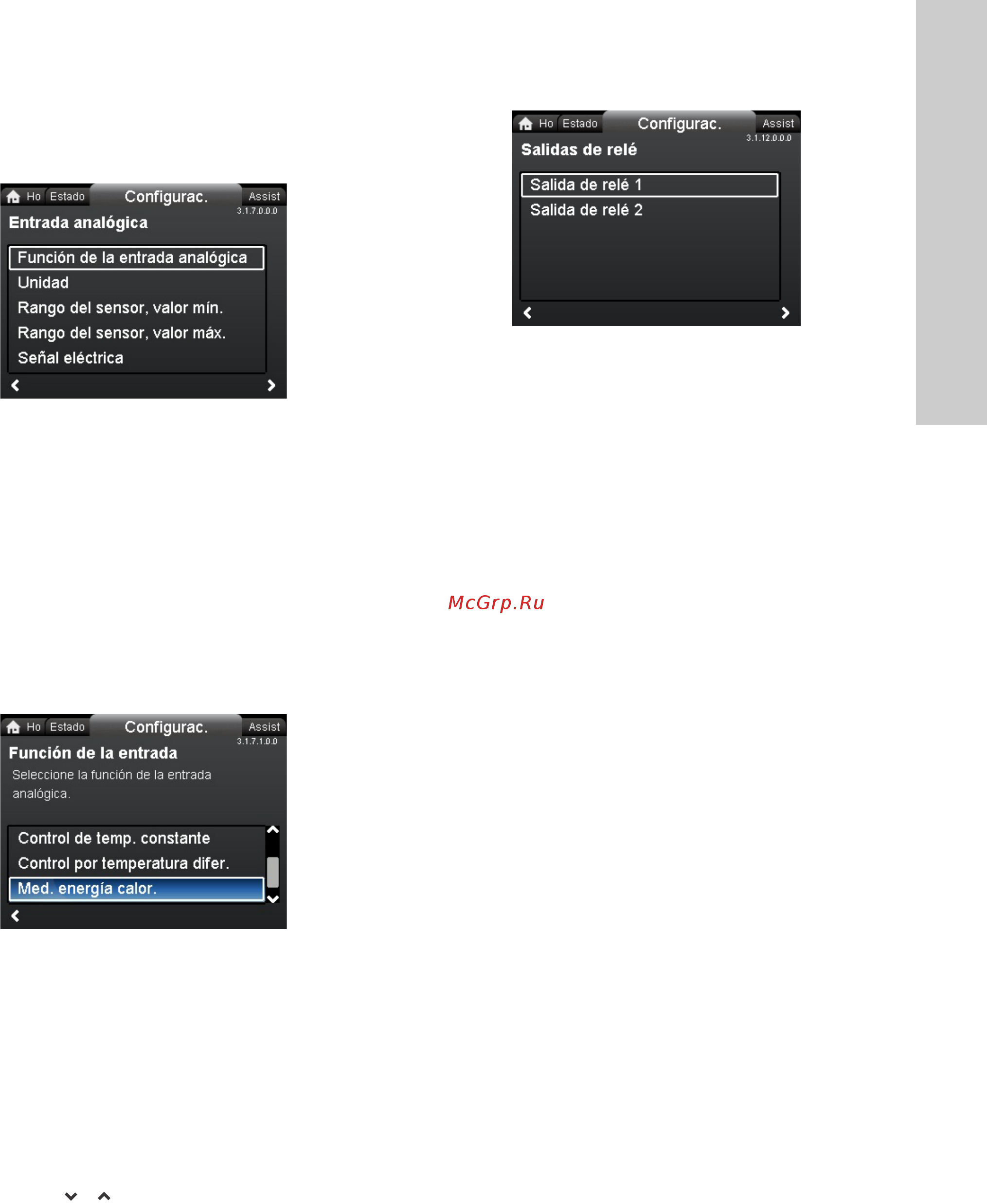

8.6.7 "Entrada analógica"
Este menú permite ajustar una entrada analógica, como un sen-
sor de temperatura, para que active una función de monitoriza-
ción de energía calorífica. Consulte la fig. 57.
Navegación
"Home" > "Configurac." > "Entrada analógica"
"Entrada analógica"
•"Función de la entrada analógica"
•"Unidad"
•"Rango del sensor, valor mín."
•"Rango del sensor, valor máx."
•"Señal eléctrica".
"Función de la entrada analógica"
Elija la función de la entrada (por ejemplo, monitorización de
energía calorífica, como en el ejemplo siguiente).
Navegación
"Home" > "Configurac." > "Entrada analógica" > "Función de la
entrada analógica"
•"No activa"
•"Control de presión diferencial"
•"Control de temp. constante"
•"Control de presión diferencial"
•"Med. energía calor."
•"Influencia punto ajuste externo"
Ajuste:
1. Use los botones y para seleccionar un modo de funcio-
namiento.
2. Pulse [OK] para habilitar el modo de funcionamiento.
Una vez seleccionada la función de la entrada, especifique los
parámetros del sensor introduciendo los valores correspondien-
tes para la unidad, el rango del sensor, etc.
También puede ajustar la entrada analógica mediante el menú
"Assist", en el que un asistente le guiará a través de los pasos de
la configuración. Consulte la sección 8.8.5 "
Configuración,
entrada analóg.
".
8.6.8 "Salidas de relé"
Navegación
"Home" > "Configurac." > "Salidas de relé"
"Salidas de relé"
•"Salida de relé 1"
•"Salida de relé 2".
Las salidas de relé se pueden ajustar a los siguientes valores:
•"No activa"
•"Preparada"
•"Alarma"
•"Funcionamiento".
La bomba posee dos relés de señal para las señales de alarma
de libre potencial, estado preparado y funcionamiento. Para más
información, consulte la sección 7.4.1 Salidas de relé.
Ajuste la función de los relés de señal, la señal de alarma (ajuste
de fábrica), la señal de estado preparado y la señal de funciona-
miento a través del panel de control de la bomba.
La salida está separada eléctricamente del resto del controlador.
El relé de señal funciona de la siguiente manera:
•"No activa"
El relé de señal permanece desactivado.
•"Preparada"
El relé de señal se activa cuando la bomba está en funciona-
miento, o está detenida pero preparada para ponerse en fun-
cionamiento.
•"Alarma"
El relé de señal se activa junto con el indicador luminoso de
color rojo de la bomba.
•"Funcionamiento"
El relé de señal se activa junto con el indicador luminoso de
color verde de la bomba.
3.1.7.0.0.0 Analog input3.1.7.1.0.0 Función de la entrada
3.1.12.0.0.0 Salidas de relé
