Grundfos MAGNA3 D 32-80 180 97924451 [1442/1656] コントロールボックス位置

日本語(JP)

1442

3.5コントロールボックス位置

適度な冷却のため、グルンドフォスのロゴを垂直にした状態で、

コントロールボックスを水平にしてください。図9を参照くださ

い。

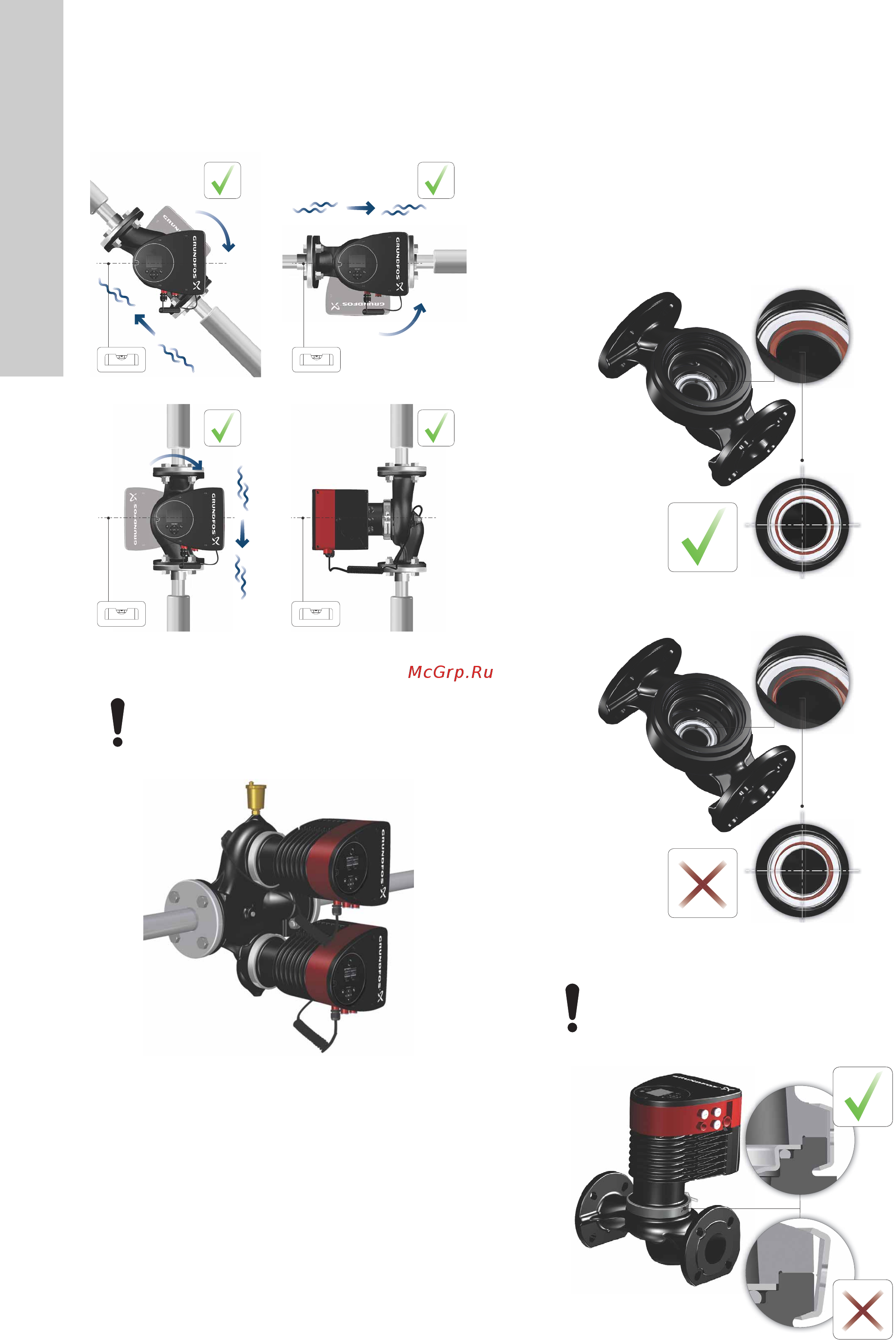

図9 コントロールボックスを水平位置にしたポンプ



図10 自動エア抜き

3.6ポンプヘッド位置

ポンプを配管に取り付ける前にポンプヘッドを外した場合、ポン

プハウジングにポンプヘッドを取り付けるときは特別に注意を払

う必要があります。

1. シール・システムのフロート･リングが中心からずれていない

ことを目視で確認します。図11および12を参照ください。

2. ポンプヘッドをロータ・シャフトとインペラとともに、ポン

プハウジングにそっと沈めます。

3. クランプを締め付ける前に、ポンプハウジングとポンプヘッ

ドの面がしっかりと接触していることを確認願います。図13

を参照ください。

図11 中心が揃っているシール･システム

図12 中心がずれているシール･システム

図13 ポンプヘッドのポンプハウジングへの取付

TM0529153216

ツインヘッド・ポンプを水平配管に取り付ける場

合、ポンプハウジングの上部に自動エア抜き(Rp

1/4)を取り付ける必要があります。図10を参照く

ださい。

TM0560613216

TM0566503216TM05665132162

クランプを締める前にクランプの位置を確認しま

す。クランプの位置が適切でないと、ポンプからの

漏れや、ポンプヘッドの流体部品の損傷の原因とな

ります。図13を参照ください。

TM0558373216
