Grundfos MAGNA3 D 32-80 180 97924451 [256/1656] Ekstern sætpunktsindflydelse

Dansk (DK)

256

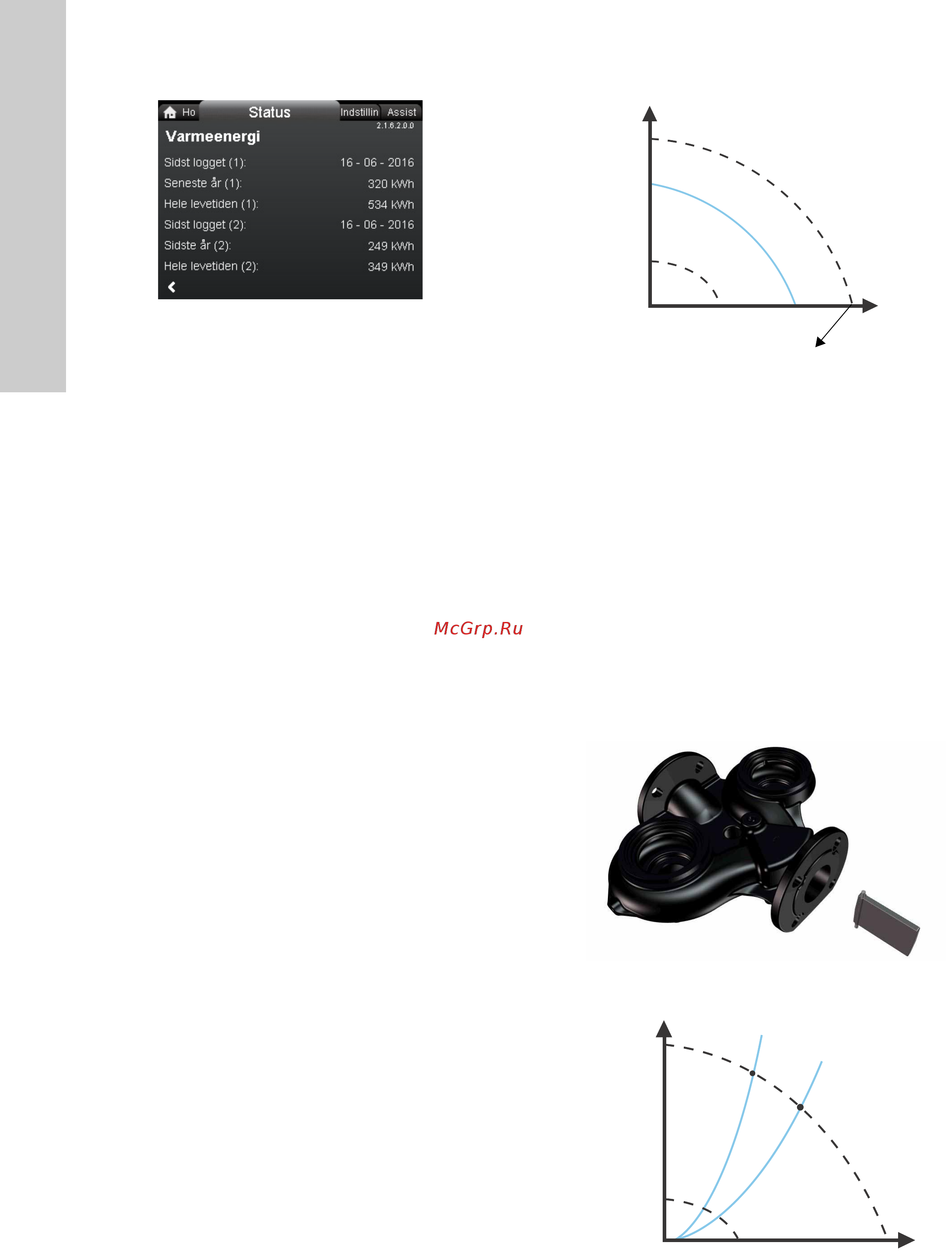

"Varmeenergi"

Navigering

"Home" > "Status" > "Varmeenergimåler" > "Varmeenergi"

"Varmeenergi"

Du kan måle både opvarmning og afkøling i det samme anlæg.

Hvis et anlæg bruges til både opvarmning og afkøling, vil der

automatisk vises to tællere i displayet.

Tidsstemplet for dataene indikerer hvornår en specifik tæller sidst

er brugt.

Værdien af "seneste år (2)" repræsenterer de seneste 52 på hin-

anden følgende uger hvor pumpen har været tilsluttet strøm. Bru-

geren kan manuelt nulstille værdien.

8.9 Ekstern sætpunktsindflydelse

Ekstern sætpunktsindflydelse bruges for det meste til at regulere

hastigheden ved hjælp af et 0-10 V-signal.

Følg den trinvise vejledning for at afslutte opsætningen af sensor-

indgangen. Begynd med enhedsdisplayet og slut med opsumme-

ringsdisplayet.

1. Kontrollér de indtastede værdier.

2. Tryk på [OK] for at bekræfte og aktivere indstillingerne.

3. Returnér til "Indstillinger"-menuen og find "Ekstern sætpunkts-

funktion".

4. Vælg "Lineær med MIN"-funktionen. Se afsnit "Ekstern sæt-

punktsfunktion".

8.10 Nøjagtighed af flowestimering

Den interne sensor beregner trykforskellen mellem pumpens til-

gang- og afgang. Målingen er ikke en direkte differenstrykmåling,

men ved at kende pumpens hydrauliske konstruktion er det muligt

at beregne deltatrykket over hele pumpen. Hastigheden og effek-

ten anvendes til en direkte beregning af det aktuelle driftspunkt

som pumpen kører ved.

Det beregnede flow har en nøjagtighed der er specificeret som ±

xx % af Q

maks.

. Jo mindre flow gennem pumpen, jo mindre præcis

bliver aflæsningen. Se også afsnit 8.8.6 "Varmeenergimåler".

Eksempel:

Fig. 58 Q

maks.

1. MAGNA3 65-60 har et Q

maks.

på 40 m

/h.

Typisk svarer 5 % nøjagtighed til 2 m

/h unøjagtighed i

maks.

. +/- 2 m

/h.

2. Denne nøjagtighed gælder for hele QH-området. Hvis pum-

pen angiver 10 m

/h, er målingen 10 +/- 2 m

/h.

3. Flowet kan være 8-12 m

/h.

Brugen af en blanding af vand og ethylenglycol reducerer nøjag-

tigheden.

Hvis flowet er mindre en 10 % af Q

maks.

, viser displayet et lang-

somt flow.

8.11 Pumpehoveder i dobbeltpumper

Dobbeltpumpehuset er forsynet med en klapventil på afgangssi-

den. Klapventilen forsegler porten på det ubelastede pumpehus

for at forhindre at pumpemediet løber tilbage til tilgangssiden. Se

fig. 59. På grund af klapventilen er der forskel mellem de to pum-

pehoveder i hydraulikken. Se fig. 60.

Fig. 59 Dobbeltpumpe med klapventil

Fig. 60 Hydraulisk forskel mellem de to pumpehoveder

2.1.6.2.0.0 Varmeenergi

TM05 2448 5111TM06 1565 2514TM06 1566 2514

Maks.

Min.

Qmaks

Højre pumpehoved

Venstre

pumpehoved
