Português (PT)
925

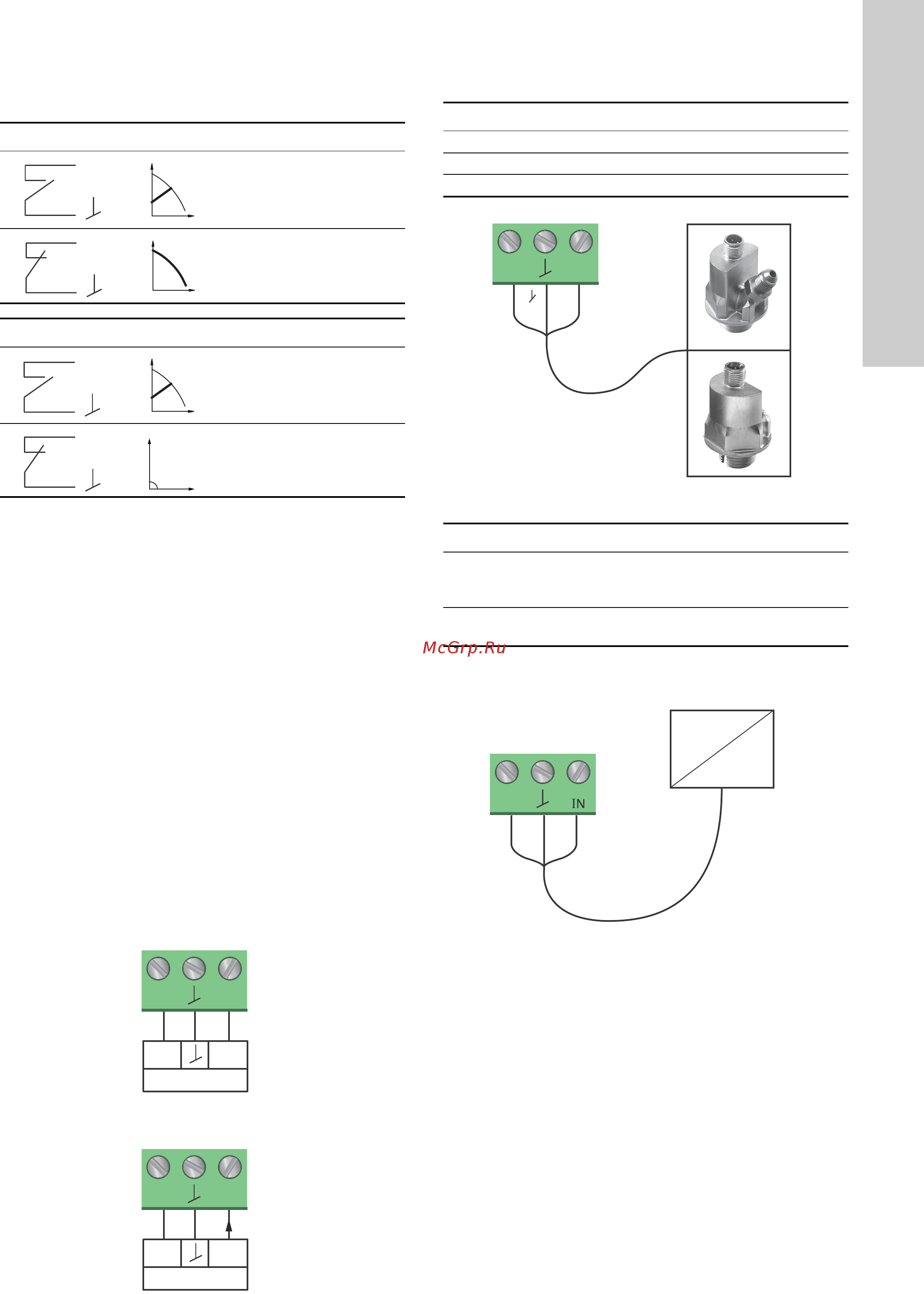

Curva máxima ou mínima forçada externamente
É possível forçar o circulador a funcionar na curva máx. ou mín.
através da entrada digital.
Selecione a função da entrada digital no painel de controlo do cir-
culador ou utilizando o Grundfos GO.
7.4.3 Entrada analógica
Consulte a fig. 25, pos. 3.
Pode utilizar a entrada analógica para a ligação de um sensor
externo para medição da temperatura ou pressão. Consulte a fig.
31.
Pode utilizar tipos de sensor com sinal de 0-10 V ou 4-20 mA.
Pode também utilizar a entrada analógica para um sinal externo
para controlo a partir de um sistema de gestão de edifícios ou de
um sistema de controlo semelhante. Consulte a fig. 32.
• Caso a entrada seja utilizada para o contador de energia tér-
mica, instale um sensor de temperatura na tubagem de
retorno.
• Se o circulador estiver instalado na tubagem de retorno do
sistema, instale o sensor na tubagem de alimentação.
• Se o modo de controlo de temperatura constante tiver sido ati-
vado e se o circulador estiver instalado na tubagem de ali-
mentação do sistema, instale o sensor na tubagem de retorno.
• Se o circulador estiver instalado na tubagem de retorno do
sistema, pode utilizar o sensor de temperatura interno.
Pode alterar o tipo de sensor, 0-10 V ou 4-20 mA, no painel de
controlo ou utilizando o Grundfos GO.
Fig. 29 Entrada analógica para sensor externo, 0-10 V
Fig. 30 Entrada analógica para sensor externo, 4-20 mA
De forma a otimizar o rendimento do circulador, pode utilizar sen-
sores externos nos seguintes casos:
Fig. 31 Exemplos de sensores externos
Para mais informações, consulte a secção 11.4 Sensores exter-
nos.
Fig. 32 Exemplos de sinal externo para o controlo através de
BMS ou PLC
Curva máxima
Funcionamento normal
Curva máxima
Curva mínima
Funcionamento normal
Curva mínima
TM05 3221 0612TM05 2948 0612
M
A
Q
H
M
A
Q
H
M
I
Q
H
M
I
Q
H
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
I
24V
I
N
Função ou modo de controlo Tipo de sensor
Contador de energia térmica Sensor de temperatura
Temperatura constante Sensor de temperatura
Pressão proporcional Sensor de pressão
TMTM06 7237 3416
Pos. Tipo de sensor
1
Transdutor de pressão e sensor de temperatura
combinado, Grundfos, tipo RPI T2.
Ligação de 1/2" e sinal de 4-20 mA.
2
Transdutor de pressão, Grundfos, tipo RPI.
Ligação de 1/2" e sinal de 4-20 mA.
TM05 2888 0612
Vcc
Sinal
1
2
24V
BMS
PLC
