988
8.6.4 Setări controler
O modificare a valorilor amplificării şi timpului integral va afecta
toate modurile de control. Dacă modificați modul de control la un
alt mod de control, modificaţi valorile amplificării şi timpului
integral la setările din fabrică.
Setările din fabrică pentru toate celelalte moduri de control:
Amplificarea, K
p
, este egală cu 1.
Timpul integral, T
i
, este egal cu 8.
Tabelul de mai jos prezintă setările sugerate pentru controler:
Dacă utilizați un senzor de temperatură integrat ca unul dintre
senzori, trebuie să instalați pompa cât mai aproape posibil de
consumator.
1)
În sistemele de încălzire, o creştere a performanței pompei va
avea drept rezultat o creştere a temperaturii la senzor.
2)
În sistemele de răcire, o creştere a performanței pompei va
avea drept rezultat o scădere a temperaturii la senzor.
3)
Senzor de temperatură integrat.
L1: Distanţa în metri dintre pompă şi consumator.
L2: Distanţa în metri dintre consumator şi senzor.
Îndrumări pentru setarea controlerului PI
Pentru majoritatea aplicaţiilor, setările din fabrică ale constantelor
controlerului, amplificarea şi timpul integral, asigură funcţionarea
optimă a pompei. Cu toate acestea, în unele aplicaţii este nevoie
de o potrivire a controlerului.

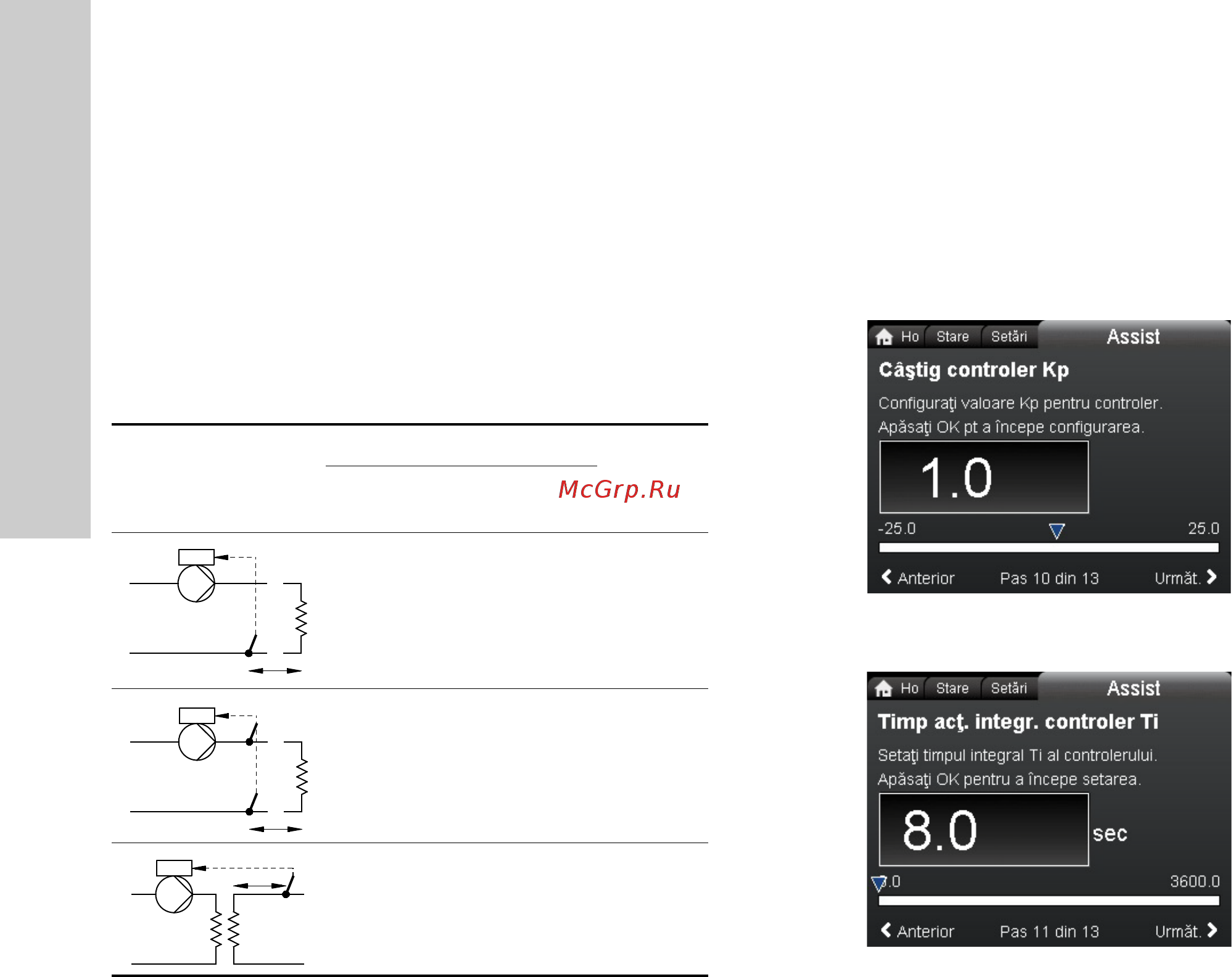

Găsiți valoarea de referință afișată în figurile 44 și 45. Pentru
informaţii suplimentare despre configurare, vezi meniul Assist în
secţiunea 8.8.1 Configurare asistată pompă.
Fig. 44 Câştig controler Kp
Fig. 45 Timp acţ. integr. controler Ti
Procedați după cum urmează:
1. Creşteţi amplificarea până când motorul devine instabil.
Instabilitatea poate fi observată dacă valoarea măsurată
începe să fluctueze. Mai mult, instabilitatea poate fi auzită
întrucât motorul începe să emită un zgomot de funcţionare
instabil.
Unele sisteme, precum controlerele de temperatură,
reacţionează mai încet, ceea ce înseamnă că poate să dureze
câteva minute până când motorul devine instabil.
2. Setați amplificarea la jumătatea valorii din valoarea la care
motorul a devenit instabil.
3. Reduceţi timpul integral până când motorul devine instabil.
4. Setaţi timpul integral la dublul valorii la care motorul a devenit
instabil.
Reguli practice
În cazul în care controlerul reacționează prea încet, măriți
amplificarea.
În cazul în care controlerul are fluctuații sau este instabil, atenuați
sistemul reducând amplificarea sau mărind timpul integral.
Modelul A:
Utilizați Grundfos GO pentru a modifica constantele controlerului,
amplificarea și timpul integral. Puteți seta numai valori pozitive.
Modelul B și C:
Modificați setările de control cu ajutorul afișajului sau Grundfos
GO. Puteți seta valori atât pozitive cât și negative.
Sistem/aplicaţie
K
p
T
i
Sistem de
încălzire
1)
Sistem de
răcire
2)
0,5 - 0,5
10 + 5
(L
1
+ L
2
)
- 0,5
10 + 5
(L
1
+ L
2
)
0,5 - 0,5 30 + 5L
2
t
L2 [m]
Δt
L2 [m]
3)
L2 [m]
t
