8.6.4 "控制器设置"
增益和积分时间值的改变会影响所有控制模式。 如果控制模式改为
另一种控制模式，应将增益和积分时间值改为出厂设置。
所有其他控制模式的出厂设置为：
增益K
p
等于1。
积分时间T
i
等于8。
下表说明建议的控制器设置:
如果使用内置温度传感器作为传感器之一，必须将泵安装在尽可能
靠近负载设备。
1)
在加热系统中，水泵性能的增加会导致传感器温度的上升。
2)
在冷却系统中，水泵性能的增加会导致传感器温度的下降。
3)
内置温度传感器。
L1: 泵和负载设备之间的距离。
L2: 负载设备和传感器之间的距离。
PI控制器设置指导
对于大多数应用，控制器恒量、增益和积分时间的出厂设置可以确
保优化的水泵运行。 然而，在某些应用中可能需要对控制器作调
整。
在图44和45中可以找到显示的设定值。 有关设置的更多信息，参见
章节
8.8.1 "辅助泵设定"
中的"Assist"菜单。

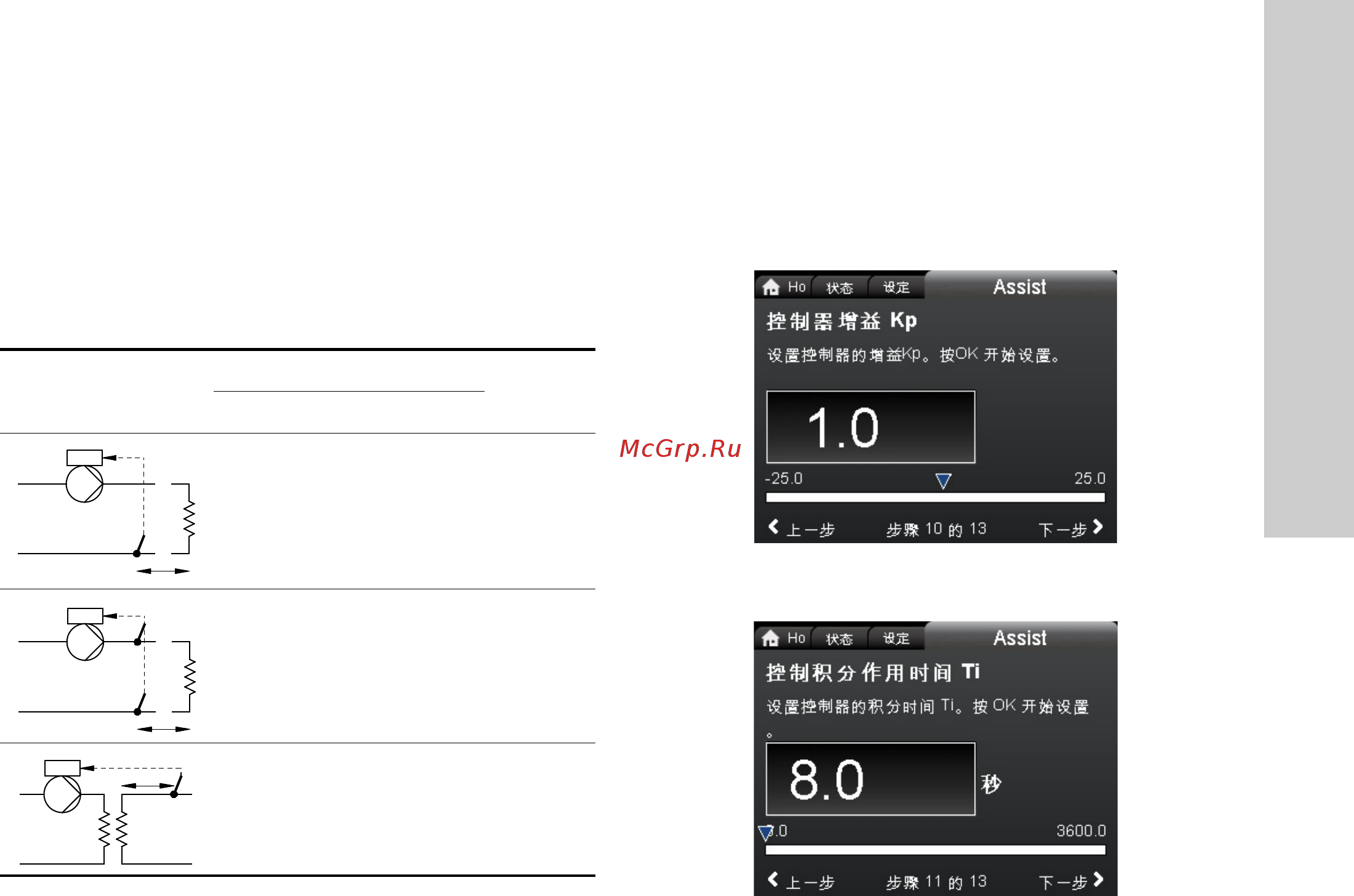

图 44 "控制器增益 Kp"
图 45 "控制积分作用时间 Ti"
按以下步骤操作:
1. 加大增益直至电机出现不稳定。 可以通过观察实测值是否开始
出现波动而判断是否为不稳定。 进一步来说，不稳定性可以在
电机速度开始上升或是下降的振荡时听见。
某些系统，比如说温度控制，其反应比较缓慢，也就是说 可能
需要等待数分钟时间电机才会出现不稳定。
2. 将增益设置到引起电机不稳定的数值的一半。
3. 减小积分时间直至电机出现不稳定。
4. 将积分时间设置到引起电机不稳定的值的两倍。
经验法则
如果控制器反应太慢，增加增益。
如果控制器出现振荡或不稳定，通过增益或增加积分时间而抑制系
统。
A型号：
使用格兰富GO更改控制器常数、增益和积分时间。 只能设置正值。
型号B和C：
通过显示器或Grundfos GO更改控制设置。 可以设置正值和负值。
系统/应用
K
p
T
i
供热系统
1)
冷却系统
2)
0.5 - 0.5
10 + 5
(L
1
+ L
2
)
- 0.5
10 + 5
(L
1
+ L
2
)
0.5 - 0.5 30 + 5L
2
t
L2 [m]
Δt
L2 [m]
3)
L2 [m]
t
undef-079undef-080
