日本語(JP)
1441
3.3機械関係の据付
ポン プの製品群には、 フ ラ ンジ型と ネジ込み型のバージ ョ ンがあ
り ます。取扱説明書は両方に使用でき ますが、 一般的な記述はフ
ラ ンジ型に関する ものです。内容が異なる場合、 ネジ込み型は別
に記されています。
配管から荷重がかから ないよ う にポン プ を設置し て く だ さ い。ポ
ン プのフ ラ ンジまたはネジ込み接続に加わる配管の最大許容応力
やトルクは、 1653ページを参照 く だ さい。
配管がポン プ を支持すれば、 ポン プ を配管に直接吊 り 下げる こ と
ができます。
ツ イ ンヘ ッ ド のポン プは、 取付ブ ラケ ッ ト またはベースプ レー ト
に載せるよ う 用意されています。ポンプハウジングにはM12ネジ
山があ り ます。
電動機と 電子部品を十分冷却する ために、 下記にご注意 く だ さ
い：
• 十分冷却が確保でき るよ う 、 ポン プ を置いて く だ さ い。
• 周囲温度は+40°Cを超えてはいけません。
3.4ポン プの位置決め
常にポンプ を、 電動機シ ャ フ ト を水平に し て取り付けて く だ さい。
• ポン プ を垂直配管に正し く 取 り 付けた場合。図8、 位置Aを参
照。
• ポン プ を水平配管に正し く 取 り 付けた場合。図8、 位置Bを参
照。
• 電動機シ ャ フ ト を垂直に し て取り 付けないで く だ さ い。図8、
位置CおよびDを参照。

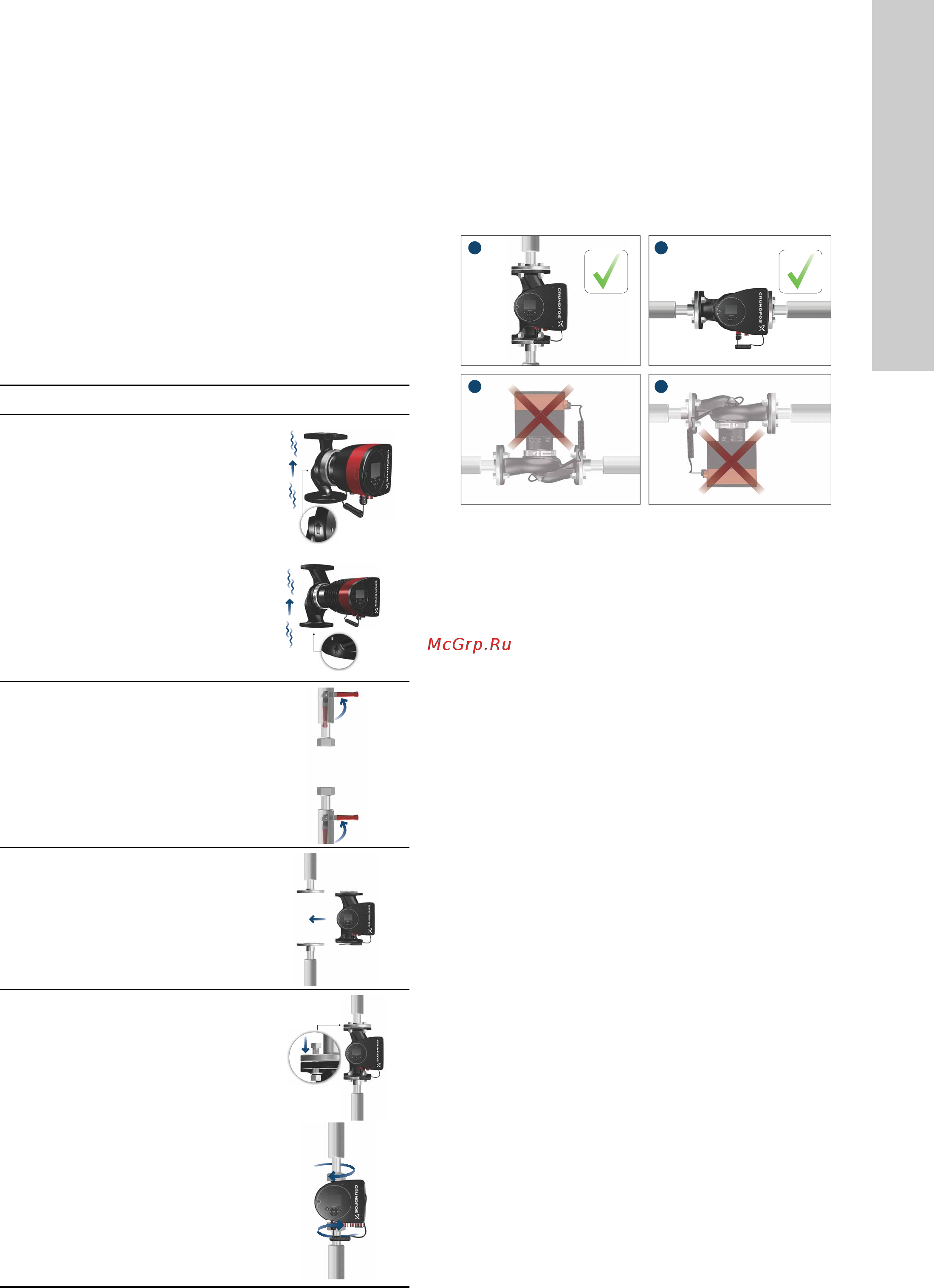

図8 電動機シャ フ ト を水平に し てポンプを取り付ける
手順 作業 説明図
1
ポンプハウジングにある矢印
は、 ポン プ内部を通過する水
流の方向を表 し ます。コ ン ト
ロールボッ クス位置によっ
て、 水流の方向は水平または
垂直にな り ます。
TM0528623216-TM0584563216
2
ポン プ を取 り 付ける間は止水
弁を閉め、 シス テム圧力がか
からないようにして く ださ
い。
TM0528633216
3
ガスケッ ト と と もにポンプを
配管に取 り 付けます。
TM0528643216
4
フランジ型：
ボル ト とナ ッ ト を取 り付けま
す。システム圧力に応じ て、
正規のサイズのボル ト を使用
ください。
ト ルクの詳細は、 1653ペー
ジを参照く ださい。
ネジ込み型 ：
ユニオン ・ ナッ ト を締めま
す。
TM0528653216-TM0584553216
TM0528663216
BA
DC
