3.5 Kapcsolódoboz pozíciók

A megfelelő hűtés biztosítása érdekében gondoskodjon arról,

hogy a kapcsolódoboz vízszintesen, a Grundfos logóval

függőlegesen álljon. Lásd a 9. ábrát.

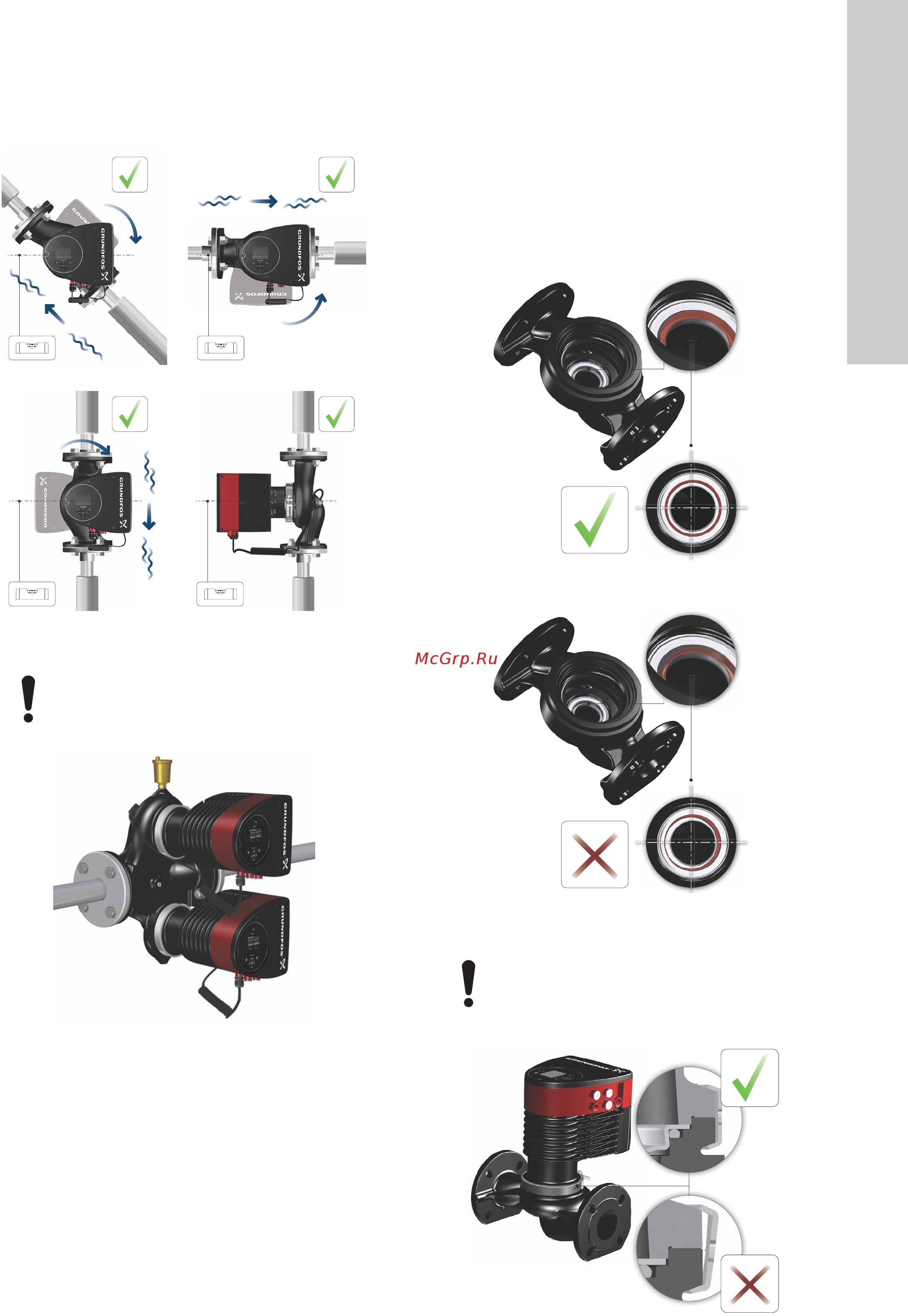

9. ábra Szivattyú vízszintesen elhelyezett vezérlőegységgel

10. ábra Automatikus gyorslégtelenítő

3.6 Szivattyúfej pozíció

Ha a szivattyúfejet leszereli, mielőtt beépíti a szivattyút

acsővezetékbe, akkor legyen rendkívül körültekintő, amikor

visszaszereli a szivattyúfejet a szivattyúházra:

1. Szemrevételezéssel ellenőrizze, hogy a csúszógyűrű

a tömítések közepén van-e. Lásd a 11. és a 12. ábrát.

2. Óvatosan engedje le a szivattyúfejet, illetve a járókereket is

magába foglaló forgórészt a szivattyúházba.

3. Győződjön meg arról, hogy a szivattyúház és a szivattyúfej

csatlakozó felülete illeszkedik, mielőtt a rögzítőbilincset

megszorítja. Lásd a 13. ábrát.

11. ábra Megfelelően középre igazított tömítések

12. ábra Nem megfelelően középre igazított tömítések

13. ábra A szivattyúfej felszerelése a szivattyúházra

TM05 2915 3216

A vízszintes csővezetékbe beépített

ikerszivattyúkat szerelje fel automatikus

légtelenítővel, Rp 1/4, a szivattyúház legfelső

pontján. Lásd a 10. ábrát.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Figyelje meg a bilincs helyzetét, mielőtt

megszorítja azt. Ha a bilincs nem megfelelő

pozícióban van, akkor a szivattyú szivárog és

megsérülnek a szivattyúfej hidraulikus részei. Lásd

a 13. ábrát.
