Português (PT)
939

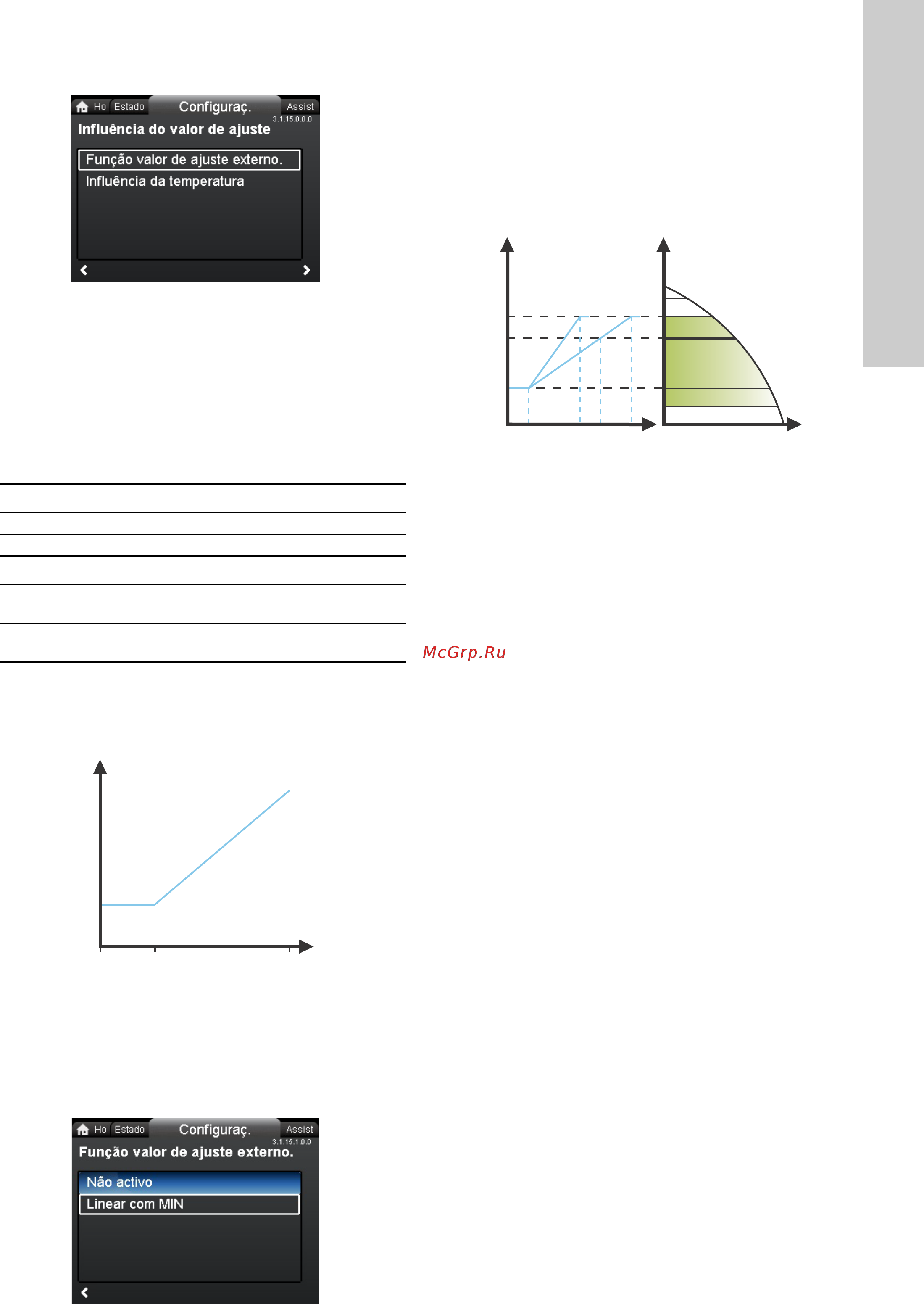

8.7.1 "Influência do valor de ajuste"
Navegação
"Home" > "Configuraç." > "Influência do valor de ajuste"
"Influência do valor de ajuste"
• "Função valor de ajuste externo."
• "Influência da temperatura".
"Função valor de ajuste externo."
Um sinal externo de 0-10 V ou 4-20 mA controla a velocidade do
circulador numa gama entre um valor mínimo e 100 % numa fun-
ção linear. Consulte a fig. 47.
Se a entrada analógica estiver configurada para influência do
valor de ajuste externo, a função de valor de ajuste externo é
automaticamente ativada com "Linear com MIN". Consulte a sec-
ção 7.4.3 Entrada analógica.
Fig. 47 "Função valor de ajuste externo.", 0-10 V
A gama de controlo depende da velocidade mínima e dos limites
de potência e pressão do circulador.
Pode configurar a entrada analógica para um funcionamento de
valor de ajuste externo em "Configuraç." ou no menu "Assist".
Consulte a secção 7.4.3 Entrada analógica.
"Influência da temperatura"
Quando esta função é ativada no modo de controlo de pressão
proporcional ou constante, o valor de ajuste da altura manomé-
trica é reduzido de acordo com a temperatura do líquido.
É possível configurar a influência da temperatura para funcionar
a temperaturas de líquido abaixo de 80 °C ou 50 °C. Estes limites
de temperatura denominam-se T
máx.
. O valor de ajuste é redu-
zido em relação à altura manométrica configurada, que é igual a
100 %, segundo as características abaixo indicadas.
Fig. 48 "Influência da temperatura"
No exemplo acima apresentado, foi selecionado T
máx.
, que é
igual a 80 °C. A temperatura efetiva do líquido T
actual
faz com
que o valor de ajuste para a altura manométrica seja reduzido de
100 % para H
actual
.
A função de influência da temperatura requer as seguintes condi-
ções:
• modo de controlo de pressão proporcional, pressão constante
ou curva constante
• circulador instalado na tubagem de alimentação
• sistema com controlo da temperatura da tubagem de alimen-
tação.
A influência da temperatura é adequada para os seguintes siste-
mas:
• Sistemas com caudais variáveis, por exemplo, sistemas de
aquecimento de duas tubagens, nos quais a ativação da fun-
ção de influência da temperatura irá assegurar uma redução
adicional do rendimento do circulador nos períodos de menor
necessidade de aquecimento e, consequentemente, uma
redução da temperatura da tubagem de alimentação.
• Sistemas com caudais praticamente constantes, por exemplo,
sistemas de aquecimento monotubo e sistemas de piso
radiante, nos quais as necessidades variáveis de aqueci-
mento não podem ser registadas como alterações na altura
manométrica, tal como acontece nos sistemas de aqueci-
mento de duas tubagens. Nestes sistemas, só é possível ajus-
tar o rendimento do circulador ativando a função de influência
da temperatura.
Seleção da temperatura máxima
Em sistemas com uma temperatura da tubagem de alimentação
dimensionada:
• até 55 °C, inclusive, selecione uma temperatura máxima igual
a 50 °C.
• acima de 55 °C, selecione uma temperatura máxima
igual a
80 °C.
Não é possível utilizar a função de influência da temperatura em
sistemas de ar condicionado e de refrigeração.
3.1.15.0.0.0 Influência do valor de ajuste
Gama
4-20 mA [0-100 %]
0-10 V [0-100 %]
Controlo
0-20 % ex. 0-2 V
O valor de ajuste é igual ao
mínimo.
20-100 % ex. 2-10 V
O valor de ajuste é igual do
mínimo ao valor de ajuste.
TM05 3219 12123.1.15.10.0 Função valor de ajuste externo.
rpm
V
Min.
02
Max.
10
TM05 3022 1212
H
T [°C]
30 %
20 50 80
100 %
H
actual
T
actual
H
Q
