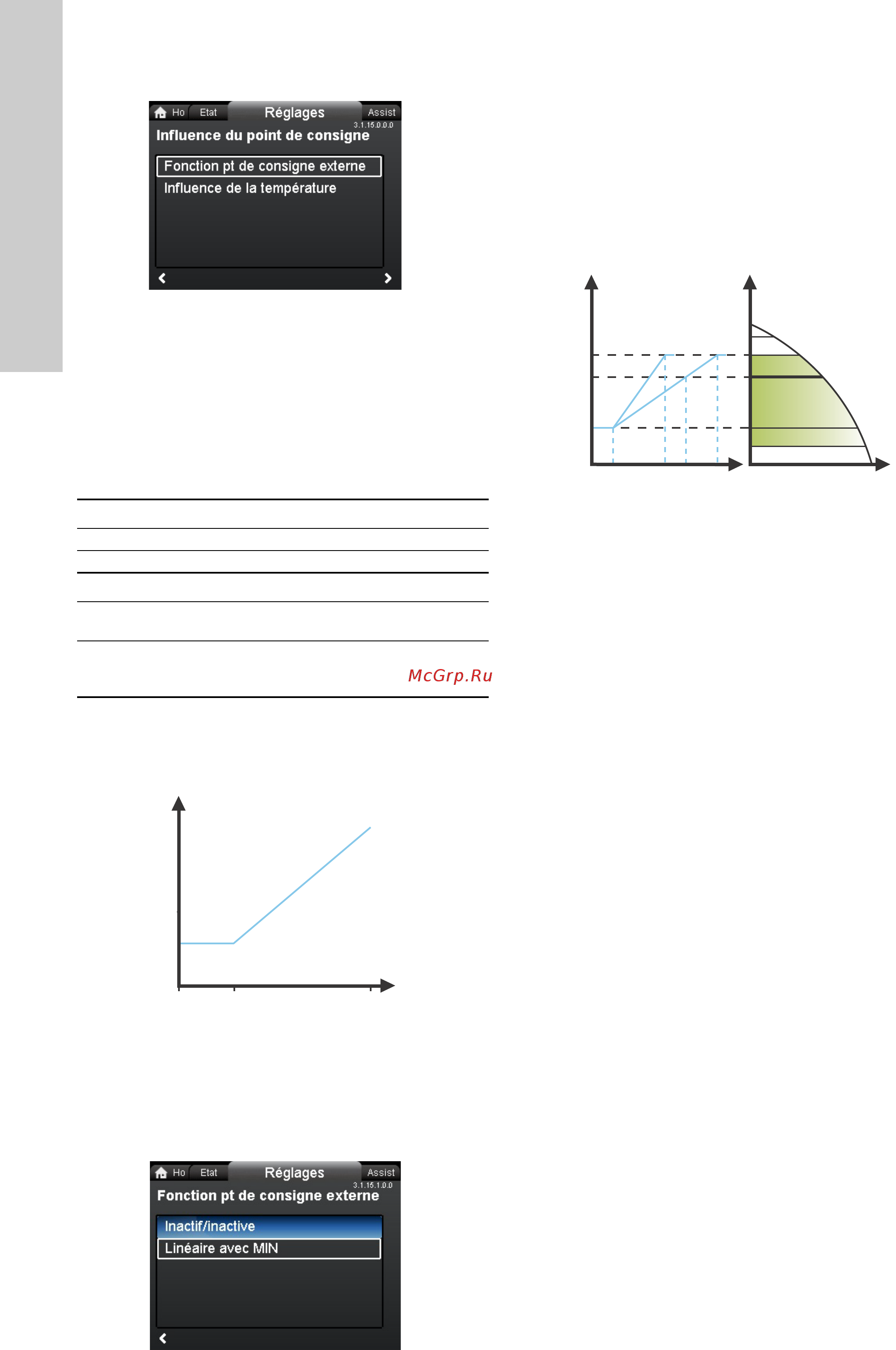

8.7.1 "Influence du point de consigne"
Navigation
"Home" > "Réglages" > "Influence du point de consigne"
"Influence du point de consigne"
• "Fonction pt de consigne externe"
• "Influence de la température".
"Fonction pt de consigne externe"
Un signal externe 0-10 V ou 4-20 mA commande la vitesse du cir-
culateur dans une plage située entre le minimum et 100 % dans
une fonction linéaire. Voir fig. 47.
Si l'entrée analogique est réglée sur l'influence du point de
consigne externe, la fonction de point de consigne externe est
automatiquement activée grâce à "Linéaire avec MIN". Voir para-
graphe 7.4.3 Entrée analogique.
Fig. 47 "Fonction pt de consigne externe", 0-10 V
La plage de régulation dépend de la vitesse minimale, de la puis-
sance et des limites de pression du circulateur.
Vous pouvez définir l'entrée analogique sur une fonction de point
de consigne externe dans "Réglages" ou dans le menu "Assist".
Voir paragraphe 7.4.3 Entrée analogique.
"Influence de la température"
Lorsque cette fonction est activée en mode de régulation en pres-
sion constante ou proportionnelle, le point de consigne de la hau-
teur manométrique est réduit en fonction de la température du
liquide.
Vous pouvez régler l'influence de la température pour un fonc-
tionnement à une température de liquide inférieure à 80 ou 50 °C.
Ces limites de température s'appellent T
max.
. Le point de
consigne se trouve réduit par rapport au réglage de la hauteur
manométrique, égale à 100 %, selon les caractéristiques ci-des-
sous.
Fig. 48 "Influence de la température"
Dans l'exemple ci-dessus, T
max.
= 80 °C a été sélectionné. La
température réelle du liquide T
réelle
entraîne une réduction de
100 % à H
réelle
du point de consigne de la hauteur manomé-
trique.
La fonction d'influence de la température nécessite les éléments
suivants :
• mode de régulation en pression proportionnelle, pression
constante ou courbe constante
• circulateur installé sur la tuyauterie de départ
• installation avec régulation de la température de la tuyauterie
de départ.
L'influence de la température convient aux installations suivantes
:
• Installations à débit variable (par exemple les installations de
chauffage bi-tubes) pour lesquelles l'activation de la fonction
d'influence de la température garantit une réduction supplé-
mentaire de la performance du circulateur dans les périodes
de faibles demandes de chauffage et, par conséquent, une
température de tuyauterie de départ réduite.
• installations à débit quasiment constant (par exemple les ins-
tallations de chauffage monotubes et les installations de
chauffage au sol) pour lesquelles les demandes de chauffage
variables ne peuvent être enregistrées comme des variations
de la hauteur manométrique (comme c'est le cas dans les ins-
tallations de chauffage bi-tubes). Dans ces installations, les
performances du circulateur ne peuvent être réglées qu’en
activant la fonction d'influence de la température.
Sélection de la température maximale
Dans les installations où la température de la tuyauterie de
départ est :
• inférieure ou égale à 55 °C, sélectionner une température
maximale égale à 50 °C.
• supérieure à 55 °C, sélectionner une température maximale
égale à 80 °C.
Vous ne pouvez pas utiliser la fonction d'influence de la tempéra-
ture dans les installations de climatisation et de refroidissement.
3.1.15.0.0.0 Influence du point de consigne
Gamme
4-20 mA [0-100 %]
0-10 V [0-100 %]
Commande
0-20 % Ex. : 0-2 V
La consigne équivaut au mini-
mum.
20-100 % Ex. : 2-10 V
La consigne est comprise
entre le minimum et le point
de consigne.
TM05 3219 12123.1.15.10.0 Fonction pt de consigne externe
rpm
V
Min.
02
Max.
10
TM05 3022 1212
H
T [°C]
30 %
20 50 80
100 %
H
actual
T
actual
H
Q
