3.5 Положения блока управления

Для обеспечения достаточного охлаждения блок управления

должен находиться в горизонтальном положении, при этом

логотип Grundfos должен располагаться вертикально. См.

рис. 9.

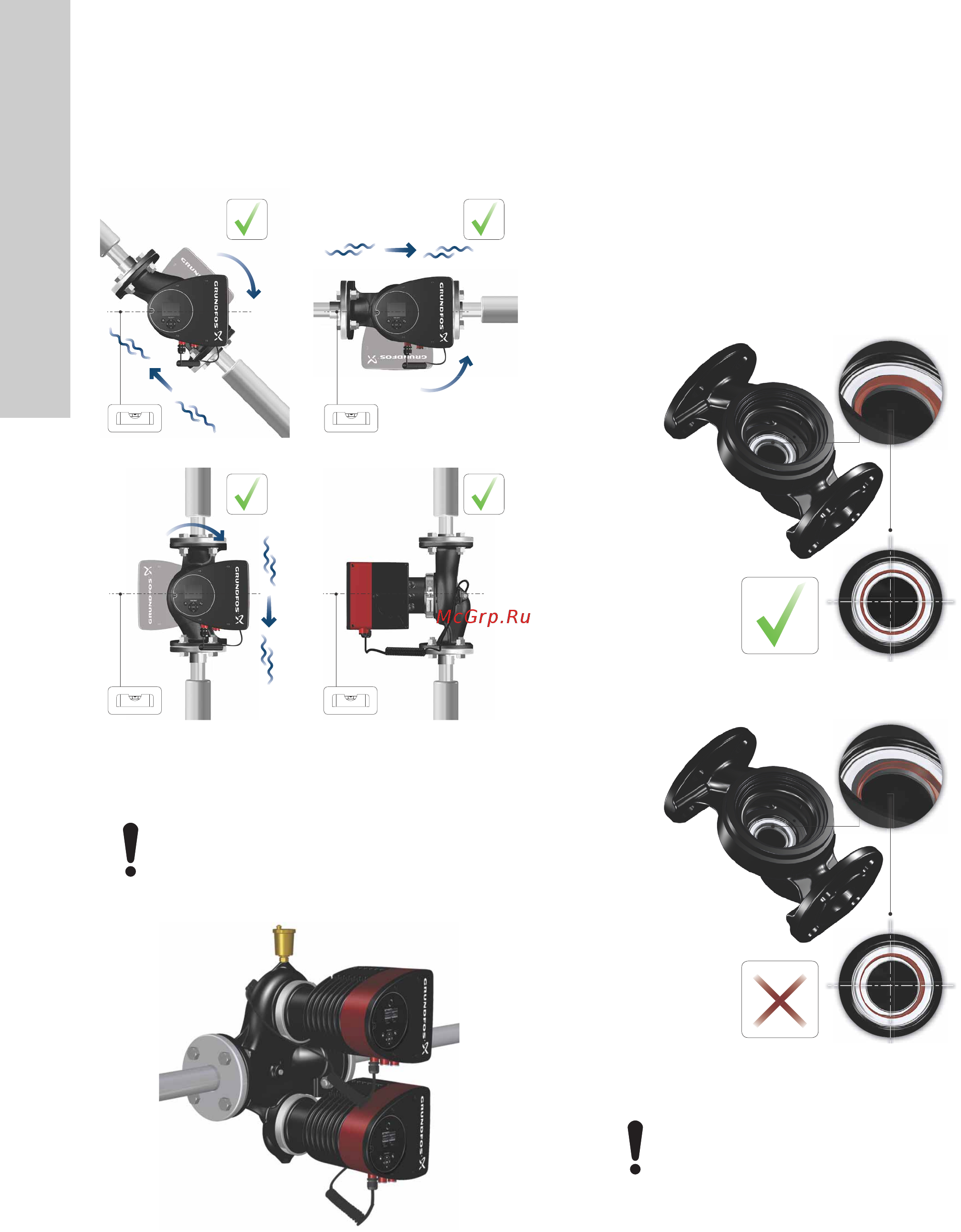

Рис. 9 Насос с блоком управления в горизонтальном

положении

Рис. 10 Автоматический газовыпускной вентиль

3.6 Положение головной части насоса

Если головная часть насоса была снята до установки насоса

на трубопровод, необходимо быть крайне внимательным при

её креплении к корпусу насоса:

1. Визуально убедитесь, что плавающее кольцо

располагается в центре системы уплотнений. См. рисунки

11 и 12.

2. Аккуратно опустите головную часть с валом ротора и

рабочим колесом на корпус насоса.

Убедитесь в том, что поверхность корпуса насоса и

поверхность головной части соприкасаются, затем

затяните стяжную скобу. См. рис. 13.

Рис. 11 Правильно выровненная система уплотнений

Рис. 12 Неправильно выровненная система уплотнений

TM05 2915 3216

Сдвоенные насосы, установленные на

горизонтальном трубопроводе, оснащают

автоматическими газовыпускными вентилями

(Rp 1/4) в верхней части корпуса насоса. См.

рис. 10.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Перед затяжкой стяжной скобы проверьте её

положение. Неправильное положение стяжной

скобы приведёт к утечкам в насосе и

повреждению гидравлических деталей его

головной части. См. рис. 13.
