3.3 机械安装

泵包括法兰型和螺纹型。这些安装和操作指南对于两个型式而言均

适用，其中只对法兰型式进行了大致描述。如果型式不同，则会对

螺纹型式进行单独描述。

安装泵不得使其承受管道的应力。管道连接件作用于泵法兰或螺纹

连接件上的最大允许应力和力矩见第1653页。

如果管道可支撑泵的重量，则可将水泵直接安装在管道中。

双头水泵可安装在安装支架或基座板上。泵壳上具有M12螺纹。

为确保电机和电子设备的充分冷却，请遵守以下要求:

• 电机安装位置须确保电机充分冷却。

• 环境温度不得超过40 °C。

3.4 安装水泵

安装水泵时必须保证电机轴处于水平位置。

• 水泵在垂直管道中的正确安装。见图8，位置A。

• 水泵在水平管道中的正确安装。见图8，位置B。

• 安装水泵时切勿将电机轴垂立。见图8，位置C和D。

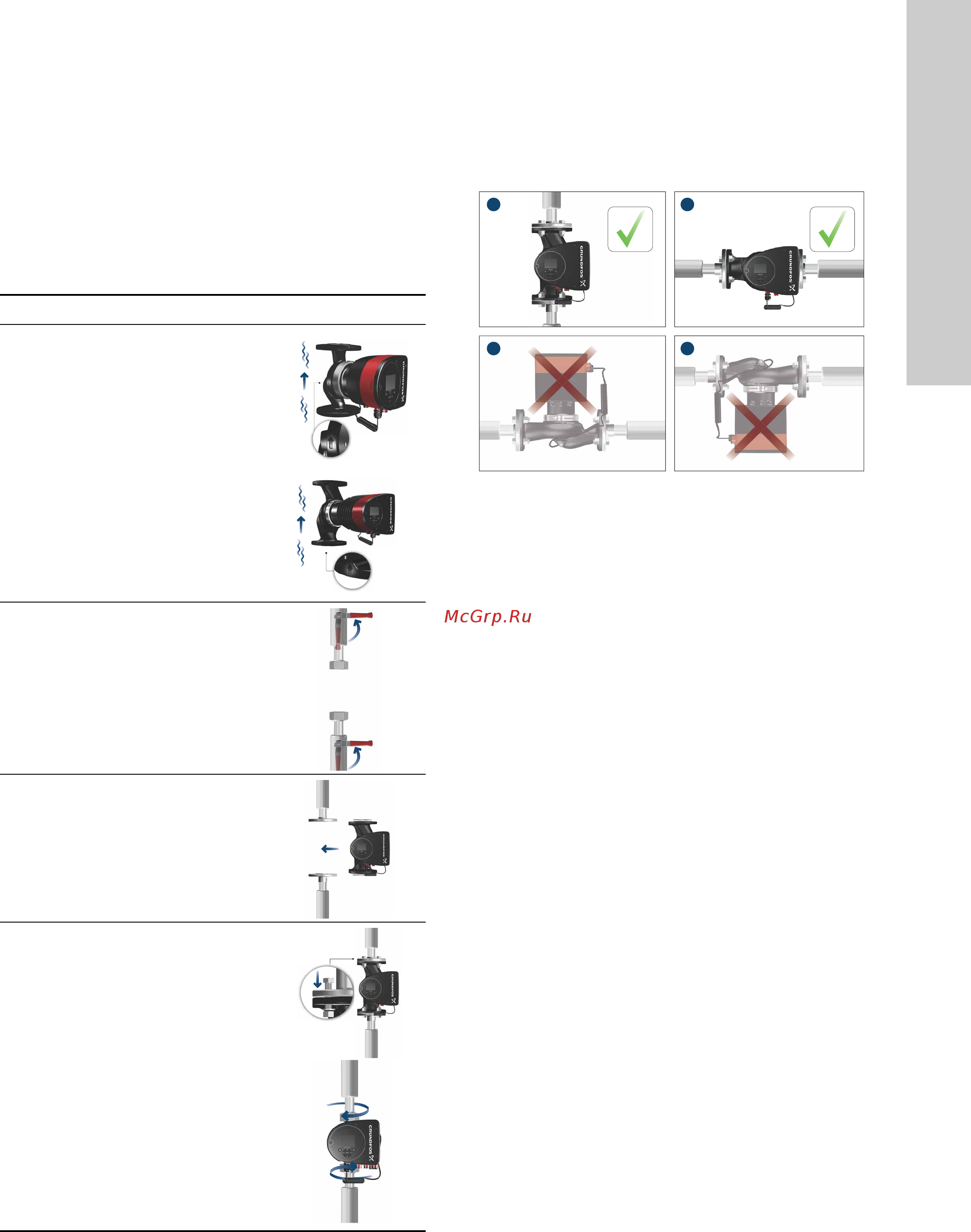

图 8 保证电机轴处于保持水平位置的水泵

步骤措施图示

泵壳上的箭头表示液体通过泵

的流通方向。液体流动方向可

以为水平或垂直方向，具体由

控制盒的位置决定。

TM05 2862 3216 - TM05 8456 3216

关闭截止阀，确保在水泵安装

过程中系统中没有压力。

TM05 2863 3216

将装上垫圈的泵安装到管道

中。

TM05 2864 3216

法兰型：

安装螺栓和螺母。根据系统压

力选用正确尺寸的螺栓。

有关扭矩的更多信息，请参见

第1653页。

螺纹型：

紧固活接螺母。

TM05 2865 3216 - TM05 8455 3216

TM05 2866 3216
