90

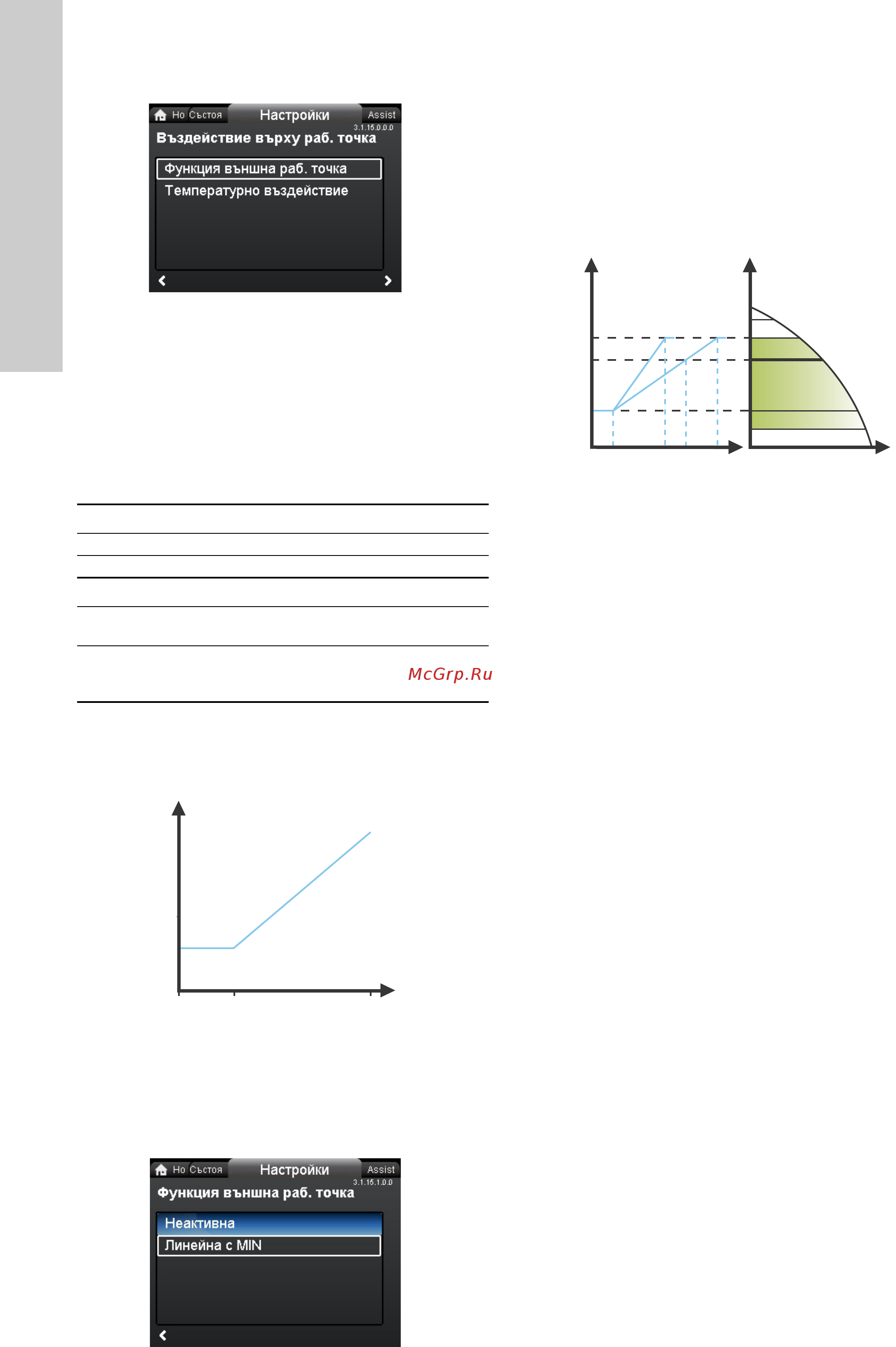

8.7.1 "Въздействие върху раб. точка"
Навигация
"Home" > "Настройки" > "Въздействие върху раб. точка"
"Въздействие върху раб. точка"
•"Функция външна раб. точка"
•"Температурно въздействие".
"Функция външна раб. точка"
Външен сигнал 0-10 V или 4-20 mA управлява скоростта на
помпата в диапазона от минимум до 100 % по линейна
функция. Вж. фиг. 47.
Ако аналоговият вход е настроен за въздействие на външна
работна точка, функцията за външна работна точка се
активира автоматично с "Линейна с MIN".
Вж. раздел
7.4.3 Аналогов вход.
Фиг. 47 "Функция външна раб. точка", 0-10 V
Диапазонът на управление зависи от ограниченията за
минимална скорост, мощност и налягане на помпата.
Можете да конфигурирате аналоговия вход за функция на
външна работна точка от "Настройки" или от менюто "Assist".
Вж. раздел 7.4.3 Аналогов вход.
"Температурно въздействие"
Когато тази функция е активирана в режим
за управление по
пропорционално или постоянно налягане, точката на
настройка за напора се понижава в зависимост от
температурата на течността.
Можете да зададете температурното въздействие да
функционира при температури на течността под 80 °С или 50
°С. Тези температурни лимити се наричат T
max.
. Работната
точка се понижава в зависимост от зададения напор, който е
равен на 100 % съгласно показаните по-долу характеристики.
Фиг. 48 "Температурно въздействие"
В примера по-горе е избрана настройка T
max.
, която е равна
на 80 °C. Действителната температура на течността T
actual
предизвиква понижаване на точката на настройка на напора
от 100 % до H
actual
.
Функцията за температурно въздействие изисква следното:
• режим за управление по пропорционално налягане,
постоянно налягане или по константна крива
• помпа, монтирана на подаващата тръба
• система с контрол на температурата в подаващата тръба.
Температурното въздействие е подходящо за следните
системи:
• Системи с променлив дебит, например двутръбни
отоплителни системи, в които активирането
на функцията
за температурно въздействие ще осигури по-нататъшно
понижаване на производителността на помпата в
периодите с ниско потребление на топлина и съответно ще
намали температурата в подаващата тръба.
• Системи с почти постоянен дебит, например еднотръбни
отоплителни инсталации и подово отопление, в които не се
регистрира променливото потребление, респективно
напор
както при двутръбните инсталации. В такива
системи можете да настройвате производителността на
помпата само чрез активиране на функцията за
температурно въздействие.
Избор на максимална температура
В системи с разчетна температура на подаващата тръба:
• До и включително 55 °C изберете максимална
температура равна на 50 °C.
• Над 55 °C изберете максимална температура
равна на 80
°C.
Не можете да използвате функцията за температурно
въздействие в климатични и охлаждащи системи.
3.1.15.0.0.0 Въздействие върху раб. точка
Гама
4-20 mA [0-100 %]
0-10 V [0-100 %]
Управление
0-20 % напр. 0-2 V
Работната точка е равна на
минимума.
20-100 % напр. 2-10 V
Работната точка е равна от
минимум до работната
точка.
TM05 3219 1212
3.1.15.10.0 Функция външна раб. точка
rpm
V
Min.
02
Max.
10
TM05 3022 1212
H
T [°C]
30 %
20 50 80
100 %
H
actual
T
actual
H
Q
