Português (PT)

934

"Temp. const."

Este modo de controlo garante uma temperatura constante. O

modo de temperatura constante é um modo de controlo de con-

forto que pode ser utilizado em sistemas domésticos de aqueci-

mento de água para controlar o caudal, de forma a manter uma

temperatura fixa no sistema. Consulte a fig. 39. Quando utilizar

este modo de controlo, não instale válvulas de equilíbrio no sis-

tema.

Se o circulador estiver instalado na tubagem de alimentação, ins-

tale um sensor de temperatura na tubagem de retorno do sis-

tema. Instale o sensor o mais próximo possível do consumidor,

por exemplo, um radiador ou recuperador de calor.

Recomendamos que instale o circulador na tubagem de alimenta-

ção.

Se o circulador estiver instalado na tubagem de retorno do sis-

tema, pode utilizar o sensor de temperatura interno. Neste caso,

instale o circulador o mais próximo possível do consumidor, por

exemplo, um radiador ou recuperador de calor.

O modo de controlo de temperatura constante também reduz o

risco de crescimento bacteriano no sistema, por exemplo, Legio-

nella.

Gama do sensor:

• mínimo -10 °C

• máximo 130 °C.

Para garantir que o circulador é capaz de controlar a tempera-

tura, recomendamos que configure a gama do sensor entre -5 e

+125 °C.

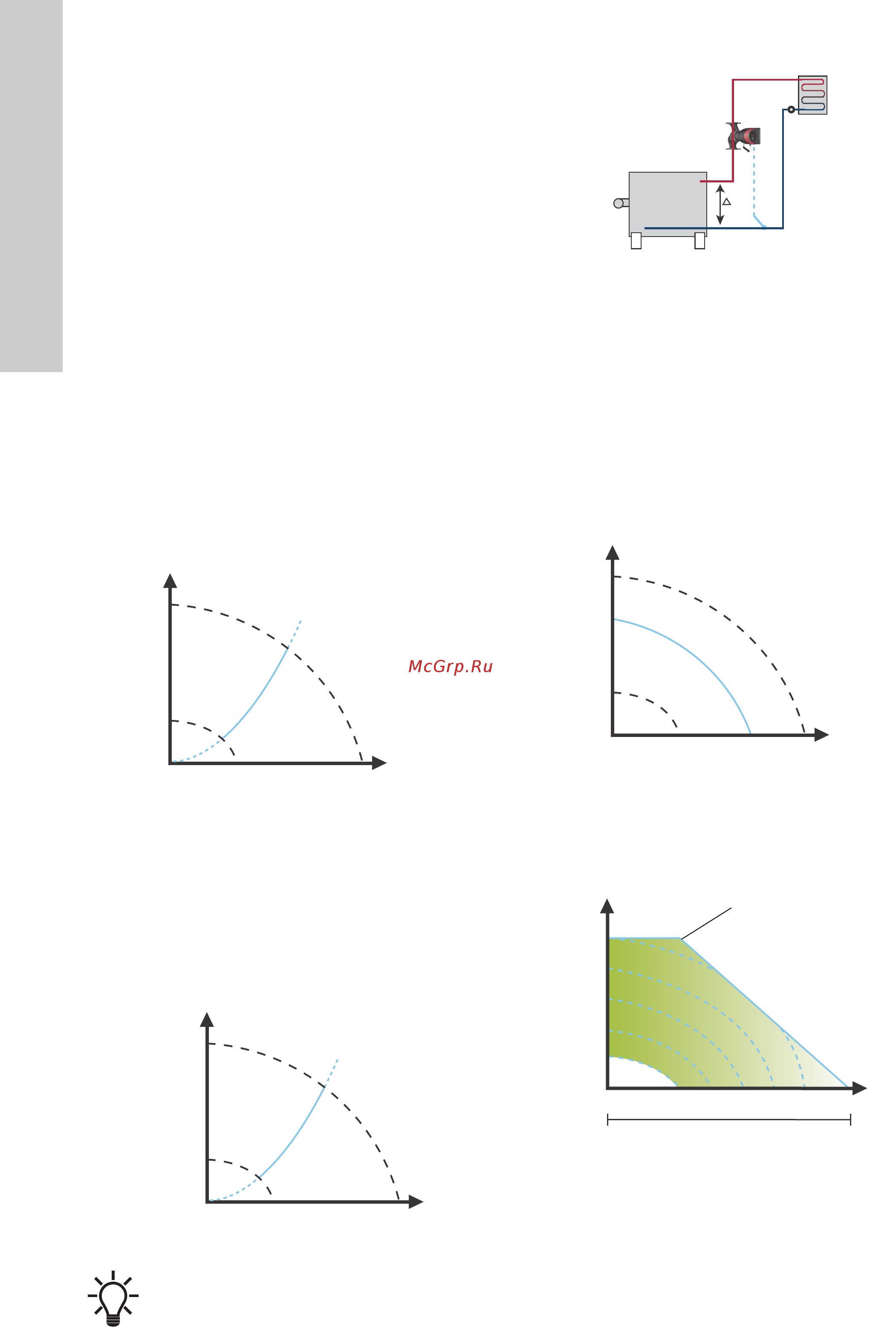

Fig. 39 Temperatura constante

"Temp. diferencial"

Este modo de controlo garante uma queda da temperatura dife-

rencial constante ao longo dos sistemas de aquecimento e de

refrigeração.

O modo de controlo de temperatura diferencial encontra-se dis-

ponível a partir do modelo B. A versão de modelo é indicada na

chapa de características. Consulte a fig. 22.

Neste modo de controlo, o circulador mantém uma temperatura

diferencial constante entre o circulador e o sensor externo. Con-

sulte as figuras 40 e 41.

Fig. 40 Temperatura diferencial

Fig. 41 Temperatura diferencial

As constantes do controlador, ou seja, o ganho, K

e o tempo

integral,T

, são configuradas de fábrica para o ganho ser igual a 1

e o tempo integral ser igual a 8 segundos. Em alguns casos, é

necessário alterar as configurações em função da aplicação e do

parâmetro controlado. Consulte a secção 8.6.4 "Configurações

do controlador".

"Curva const."

É possível configurar o circulador para funcionar de acordo com

uma curva constante, como um circulador sem controlo de veloci-

dade. Consulte a fig. 42.

É possível configurar a velocidade pretendida como uma percen-

tagem da velocidade máxima, numa gama desde um valor

mínimo até 100 %.

Fig. 42 Curva constante

Se tiver configurado a velocidade do circulador na gama entre o

valor mínimo e máximo, a potência e a pressão serão limitadas

quando o circulador estiver a funcionar na curva máxima. Isto

significa que é possível atingir o rendimento máximo a uma velo-

cidade inferior a 100 %. Consulte a fig. 43.

Fig. 43 Limitações de potência e pressão que influenciam a

curva máxima

TM05 2451 5111TM05 2451 5111

É necessário instalar um sensor de temperatura

externo.

∆t

TM05 8236 2113TM05 2446 0312TM05 4266 2212

Min.

30%

50%

70%

90%

Curva máxima limitada

Configuração de velocidade de mín. a 100 %
