日本語(JP)
1456
外部強制最高性能または最小性能曲線
デジ タル入力を介 し て、 ポン プを強制的に最高または最小性能曲
線で運転できます。
デジ タル入力の機能をポン プの制御盤またはGrundfosGOを使っ
て選択します。
7.4.3アナ ログ入力
図25、 位置3を参照 く だ さ い。
アナロ グ入力は温度や圧力測定用外部センサと の接続に使用可能
です。図31を参照 く ださい。
センサは0-10Vまたは4-20mA信号に対応する タ イ プ を使用でき
ます。
アナロ グ入力は、 ビル ・ マネージ メ ン ト ・ シス テムまたはその他
類似の制御システムからの外部信号に も使用可能です。図32を参
照ください。
• 熱エネルギー･モニ タのために使用する場合、 温度セ ンサを戻
り配管に取り付けます。
• ポン プ を システムの戻り 配管に取 り 付ける場合、 セ ンサを供給
配管に取 り付けます。
• 温度一定制御モー ド が選択さ れ、 ポン プが供給配管に取 り 付け
られた場合、 セ ンサは戻 り 配管に取り 付けます。
• ポン プ を システムの戻り 配管に取 り 付ける場合、 内蔵温度セン
サが使用でき ます。
センサ･タ イ プ(0-10Vまたは4-20mA)は、 ポン プの制御盤また
はGrundfosGOで変更可能です。

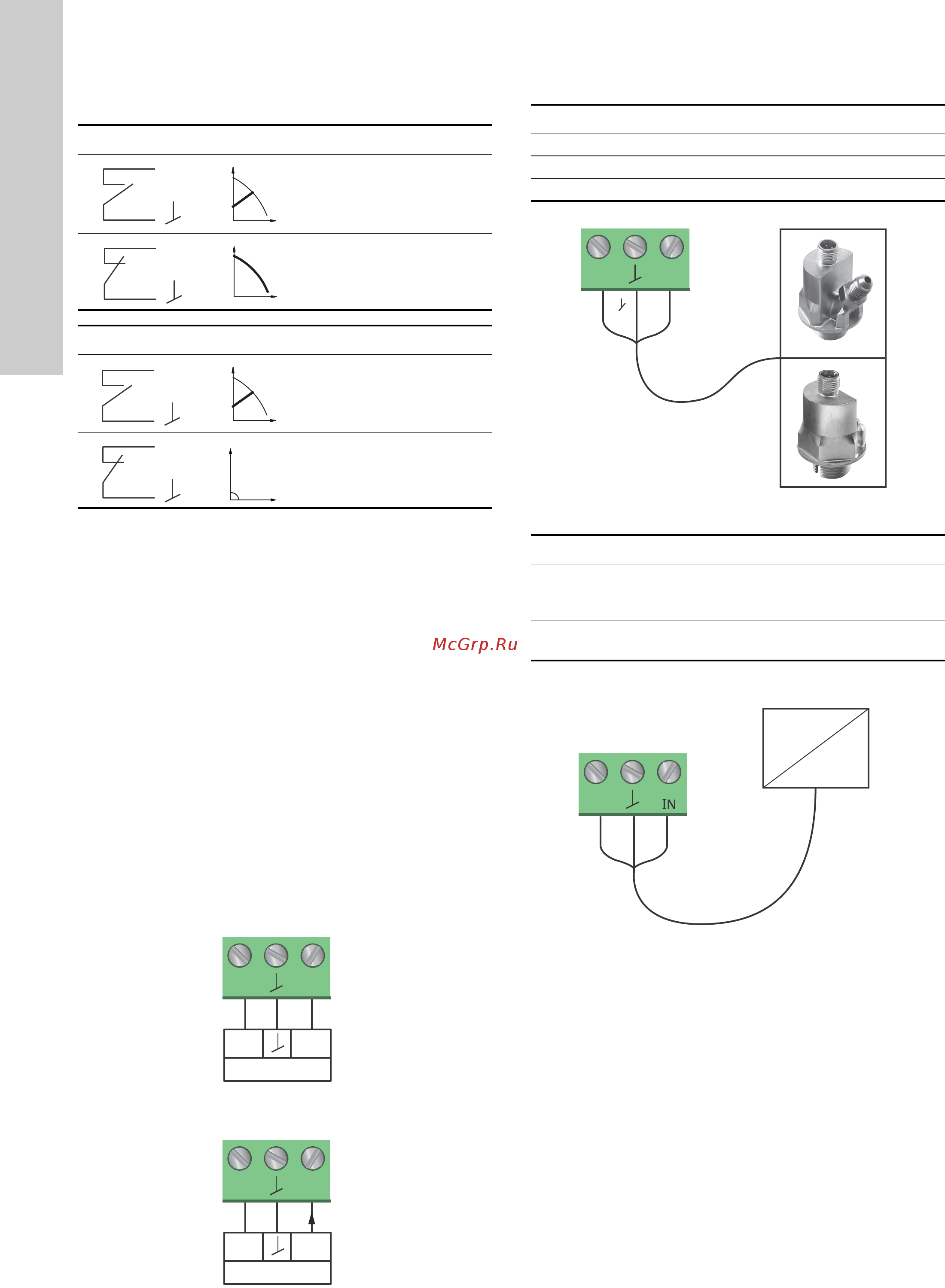

図29 外部センサ用アナログ入力、 0-10V
図30 外部センサ用アナログ入力、 4-20mA
ポンプ性能を最適化するため、 以下のケースでは外部センサを使
用できます:
図31 外部センサの例
詳細は、
11.4 外部センサ
の項を参照 く だ さ い。
図32 BMSまたはPLC経由の制御用の外部信号の例
最高性能曲線
通常運転
最高性能曲線
最小性能
通常運転
最小性能
TM0532210612TM0529480612
M
A
Q
H
M
A
Q
H
M
I
Q
H
M
I
Q
H
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
24V
I
N
signal
sensor
Vcc
I
24V
I
N
機能または制御モー ド センサ ・ タ イ プ
熱エネルギーモニタ 温度センサ
温度一定 温度センサ
比例圧力 圧力センサ
TMTM0672373416
NO. センサ ・ タ イ プ
1
一体型温度および圧力センサ、 グルン ド フ ォ ス型式
RPIT2。
1/2イ ン チ接続お よび4-20mA信号。
2
圧力センサ、 グルン ド フ ォ ス型式RPI。
1/2イ ン チ接続お よび4-20mA信号。
TM0528880612
24V IN
24V
BMS
PLC
