Magyar (HU)
606

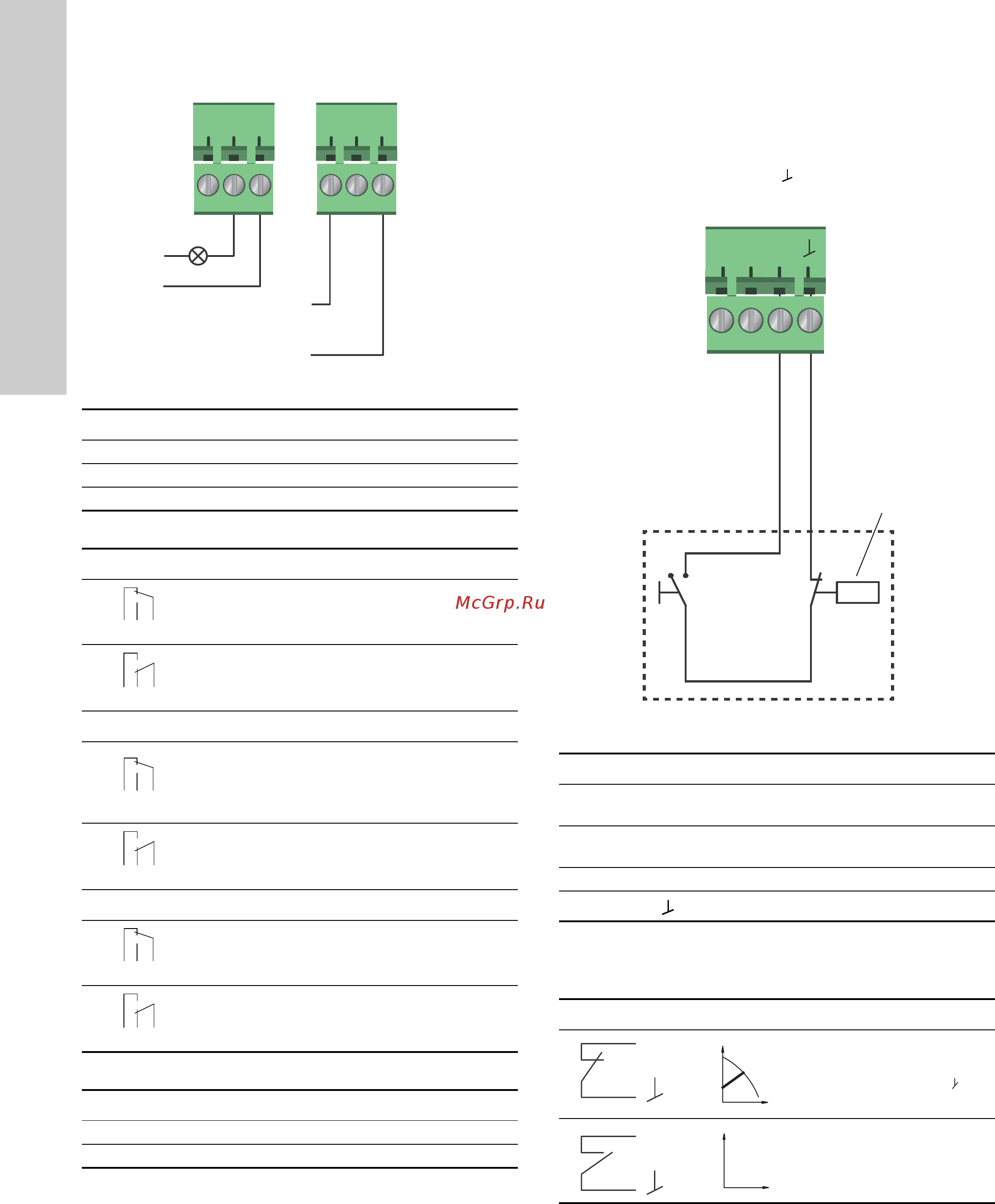

27. ábra Relé kimenet
A jelzőrelék funkciói az alábbi táblázatban láthatók:
A relék gyári beállítása:
7.4.2 Digitális bemenetek
Lásd a 25. ábra, 2. poz.
A digitális bemenetet külső vezérlésre, úgymint start/stop, max.
görbe és min. görbe, lehet használni.
Ha külső ki/be kapcsoló nincs csatlakoztatva, akkor a start-stop
(S/S) kivezetések és a test pont ( ) közötti áthidalást nem
szabad eltávolítani. Ez a bekötés gyárilag kivitelezett.
28. ábra Digitális bemenet
Külső start-stop
A szivattyút leállíthatja vagy elindíthatja a digitális bemeneten
keresztül.
TM05 3338 1212
Jelzés Funkció
NC Nyitó
NO Záró
C Közös
Jelzőrelé Vészjel
Nincs aktiválva:
• A tápfeszültséget lekapcsolták.
• A szivattyú nem érzékel hibát.
Aktivált:
• A szivattyú hibát érzékel.
Jelzőrelé Készenléti jelzés
Nincs aktiválva:
• A szivattyú hibát érzékelt és nem képes
elindulni.
• A tápfeszültséget lekapcsolták.
Aktivált:
• A szivattyút leállították, de üzemképes.
• A szivattyú jár.
Jelzőrelé Üzemjelzés
Nincs aktiválva:
• A tápfeszültséget lekapcsolták.
Aktivált:
• A szivattyú jár.
Relé Funkció
1 Üzemjelzés
2 Vészjel
NC NO C NC NO C
Működés
Riasztás
1. relé 2. relé
132
NC NO C
132
NC NO C
12 3
NC NO C
132
NC NO C
132
NC NO C
12 3
NC NO C
132
NC NO C
132
NC NO C
12 3
NC NO C
TM05 3339 1212
Érintkező jelzés Funkció
M
A
Maximum görbe
100 %-os fordulatszám
M
I
Minimum görbe
S/S Start-stop
Test csatlakozás
Start-stop
Normál üzem
Gyárilag rövidzárral
a start-stop és a
csatlakozók között.
Stop
S/S
M
I
M
A
Be-ki időzítő
Start-stop
S/S
Q
H
S/S
