3.5 Poziţiile cutiei de control

Pentru a asigura răcirea adecvată, asigurați-vă că cutia de

control este în poziție orizontală cu sigla Grundfos în poziție

verticală. Vezi fig. 9.

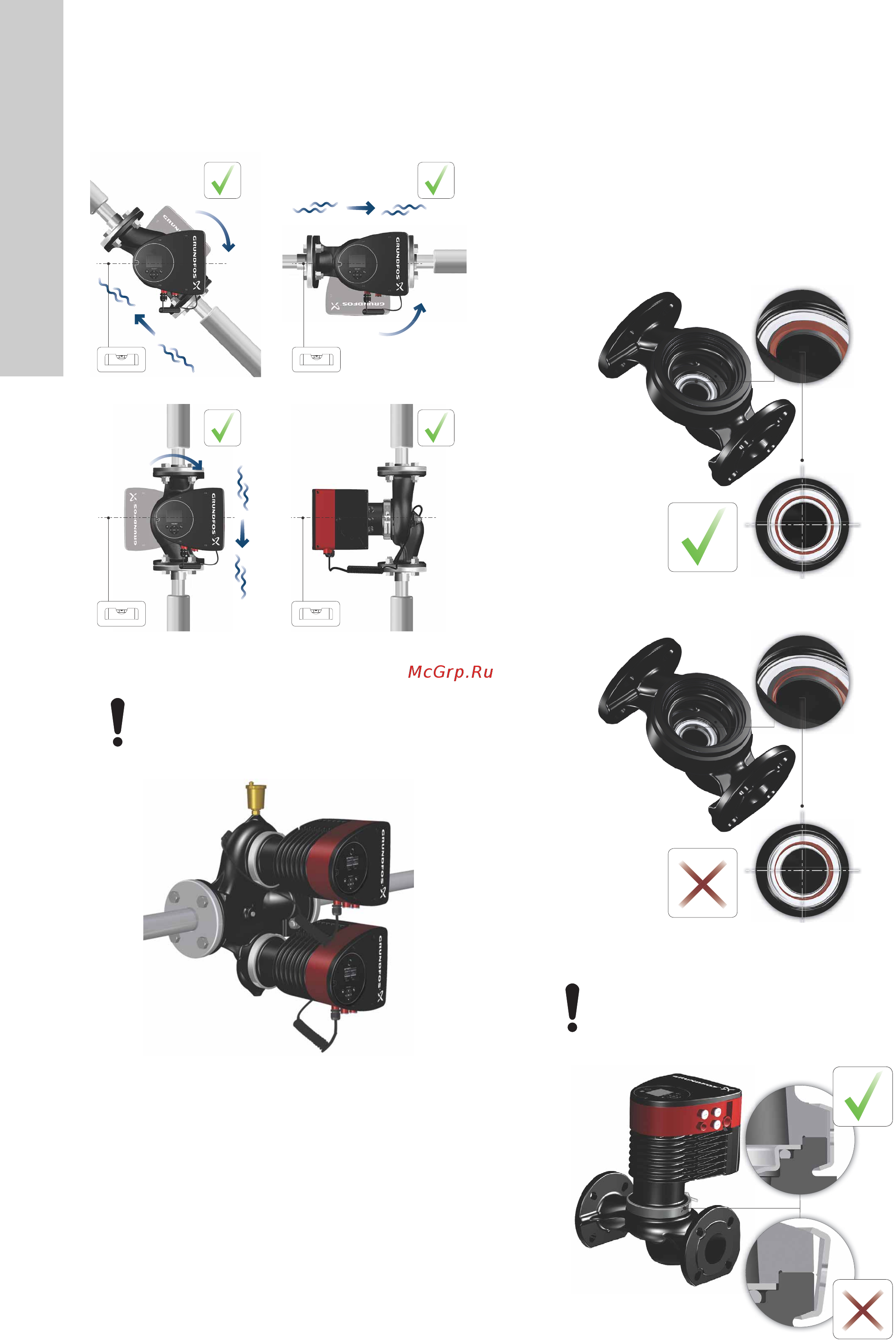

Fig. 9 Pompă cu cutia de control în poziție orizontală

Fig. 10 Aerisire automată

3.6 Poziţia capului pompei

În cazul în care capul pompei este demontat înainte de instalarea

pompei în conducte, fiți atenți când instalați capul pompei pe

carcasa pompei:

1. Controlați vizual ca inelul plutitor din sistemul de etanșare să

fie centrat. Vezi figurile 11 şi 12.

2. Coborâți ușor capul pompei cu arborele rotorului și rotorul în

carcasa pompei.

3. Asigurați-vă că suprafața de contact a carcasei pompei și cea

a capului pompei sunt în contact înainte de strângerea

brățării. Vezi fig. 13.

Fig. 11 Sistem de etanşare centrat corect

Fig. 12 Sistem de etanşare centrat incorect

Fig. 13 Instalarea capului pompei pe carcasa pompei

TM05 2915 3216

Echipați pompele cu cap dublu instalate pe

conducte orizontale cu un ventil de aerisire

automat, Rp 1/4, în partea superioară a carcasei

pompei. Vezi fig. 10.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Verificați poziția brățării înainte de a o strânge.

Poziţia incorectă a brăţării va cauza scăpări din

pompă cu deteriorarea pieselor hidraulice din capul

pompei. Vezi fig. 13.

TM05 5837 3216
