Magyar (HU)
627
"Párhuzamos üzem"
55. ábra "Párhuzamos üzem"
A párhuzamos üzem biztosítja, hogy a szivattyúzási teljesítmény
automatikusan illeszkedjen a rendszerhez a szivattyúk ki/be
kapcsolásával. A rendszer így a lehető legjobb
energiahatékonysággal üzemel állandó nyomástartással és adott
számú szivattyúval.
Ha egy ikerszivattyú állandó-nyomás szabályozási üzemmódban
üzemel, a második szivattyúfej a teljesítmény 90 %-ánál indul el.
A második szivattyúfej automatikusan leáll, ha már nincs rá
szükség a rendszerigény kielégítéséhez. Ha mindkét szivattyúfej
üzemel, akkor azonos fordulatszámon működnek.
Szivattyúrendszer:
A szabályozási módot ebben az esetben állítsa "Áll.
nyomás"-ra vagy "Állandó görbe"-re.
"Nincs többszivattyús funkció"
56. ábra "Nincs többszivattyús funkció"
A szivattyúk egy szivattyúfejes szivattyúkként üzemelnek.
8.8.4 Külső csatlakozások egy ikerszivattyús rendszerben
A következő külső csatlakozásokat csak a mester szivattyúfejre
kell felszerelni:
analóg bemenet
digitális bemenet
Kommunikációs modul, CIM.
Ha egy szolga szivattyúfejet szeretne figyelni, telepítsen egy
kommunikációs modult a szolga szivattyúra is.
Állítsa be az alábbiakat a mester és a szolga szivattyúfejeken is:
Relék
A B modelltől. Konfigurálja a mester és a szolga szivattyúfejet
is.
Üzemmód, szabályozási mód és alapjel
Ezek a módok rendszerparaméterek, és azonosak mintkét
szivattyúfejnél.
•Hőmennyiség monitor
A hőmennyiség monitor rendszerszinten működik. Ebből
következően, mindkét szivattyó a rendszer hőmennyiségét
jelzi ki, nem az egyedi szivattyúfejét.
8.8.5 "Beállítás, analóg bemenet"

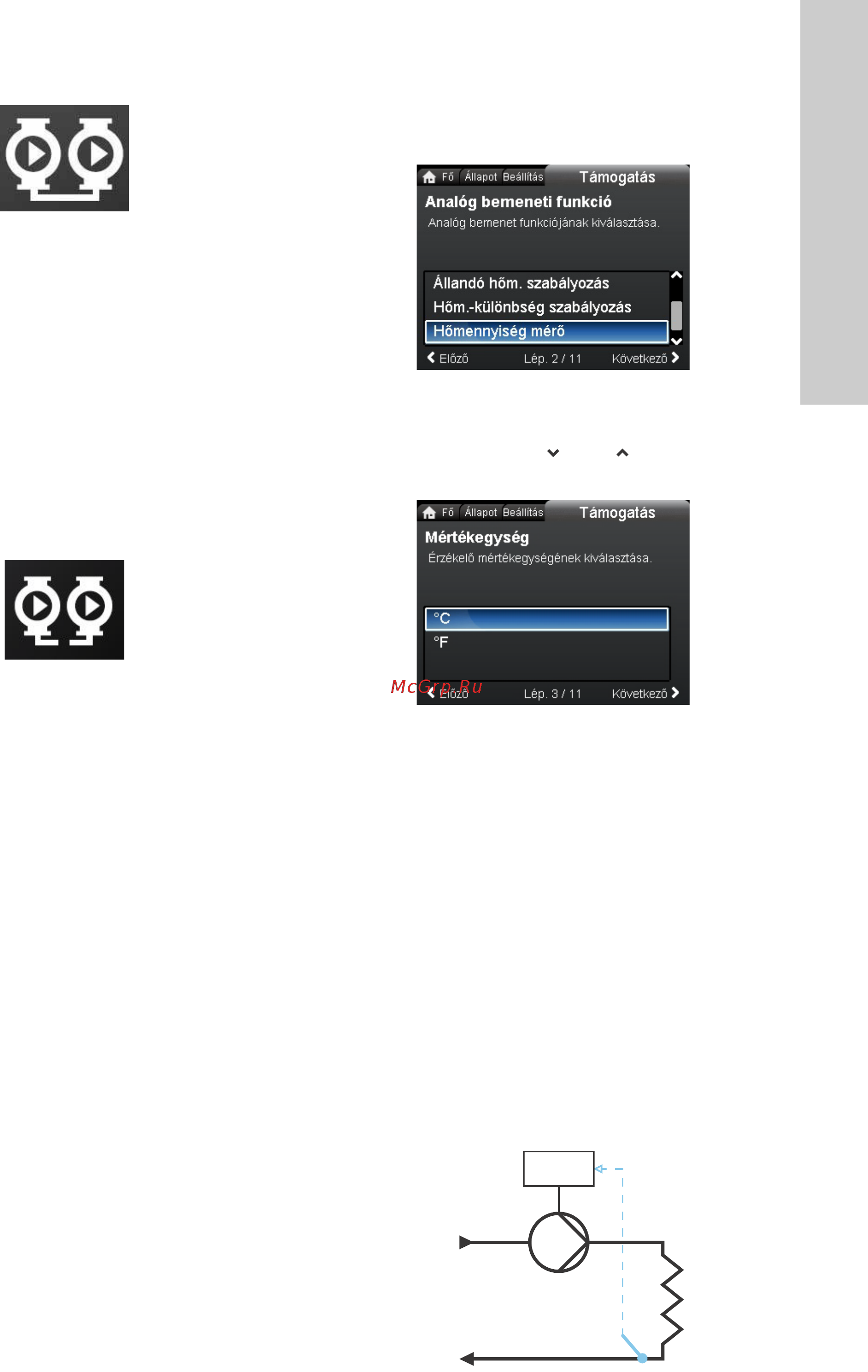

Ez a menü végigvezeti Önt az analóg bemenetek beállításain,
például egy hőmérséklet érzékelő bemenetet egy hőmennyiség
monitor felé.
Áttekintés
"Főoldal" > "Támogatás" > "Beállítás, analóg bemenet"
1. Az érzékelő bemenet engedélyezéséhez, válassza ki
a"Hőmennyiség mérő"-t a vagy a gombbal, majd
nyomja meg az [OK]-t.
2. Az érzékelő bemenet beállításához kövesse az útmutatót
lépésr
ől lépésre. Kezdje a mértékegység kijelzővel és fejezze
be az összefoglaló kijelzővel.
3. Ellenőrizze a beírt értékeket.
4. Nyomja meg az [OK] gombot a beállítás megerősítéshez és
engedélyezéséhez.
8.8.6 "Hőmennyiség mérő"
A hőmennyiség monitor egy felügyeleti funkció, amely kiszámítja
egy rendszerben elfogyasztott hőmennyiséget. A beépített
térfogatáram becslés a számításhoz szüksége, pontossága pedig
a maximum térfogatáram ± 10 %-a. A számításhoz szükséges
hőmérsékletmérések is magukban hordoznak bizonyos
pontatlanságot az érzékelő típusától függően. Ebből következően
a hőmennyiség értéket nem használhatja fel számlázási célokra.
Azonban az érték tökéletes optimalizálási célokra, hogy elhárítsa
a rendszer kiegyenlyozatlansága miatt bekövetkező túlzott
energiaköltségeket.
A hőmennyiség monitor szükségessé teszi egy további
hőmérséklet-érzékelő beépítését is az előremenő vagy
a visszatérő vezetékbe, attól függően, hogy a szivattyút hová
építették be.
57. ábra A MAGNA3 beépített hőmennyiség monitorral
TM06 7498 3516TM06 7503 3516
Hőmennyiség mérőundef-147TM05 5367 3612
t
kWh
F
t
R
