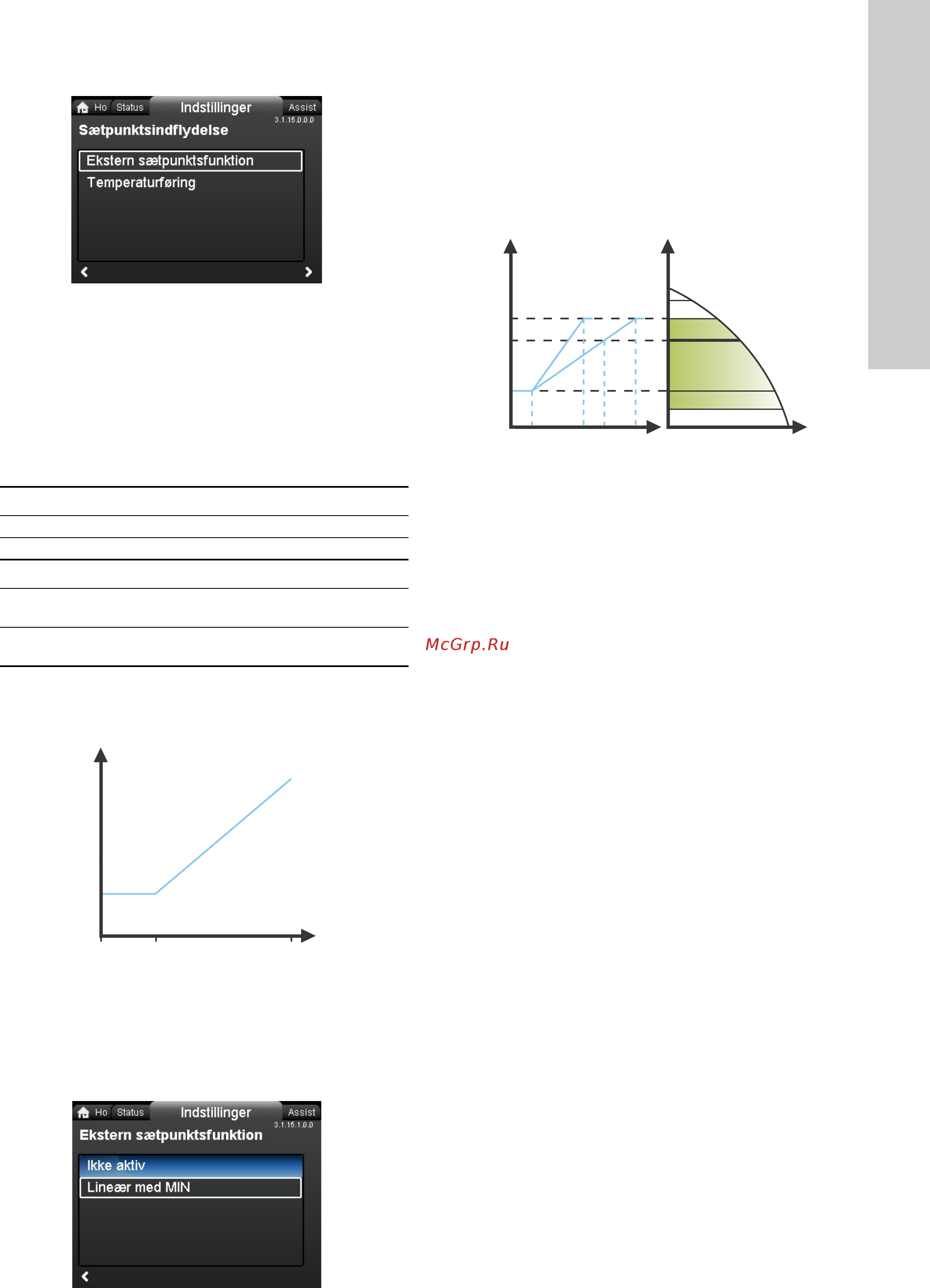

Grundfos MAGNA3 D 32-80 180 97924451 [249/1656] Sætpunktsindflydelse

Dansk (DK)

249

8.7.1 "Sætpunktsindflydelse"

Navigering

"Home" > "Indstillinger" > "Sætpunktsindflydelse"

"Sætpunktsindflydelse"

• "Ekstern sætpunktsfunktion"

• "Temperaturføring".

"Ekstern sætpunktsfunktion"

Et eksternt 0-10 V- eller 4-20 mA-signal som regulerer pumpens

hastighed i et område fra minimum til 100 % i en lineær funktion.

Se fig. 47.

Hvis den analoge indgang er indstillet til ekstern sætpunktsindfly-

delse, bliver den eksterne sætpunktsindflydelse automatisk akti-

veret med "Lineær med MIN". Se afsnit 7.4.3 Analog indgang.

Fig. 47 "Ekstern sætpunktsfunktion", 0-10 V

Styringsområdet afhænger af pumpens minimumshastighed,

effekt og trykbegrænsning.

Du kan konfigurere den analoge indgang til ekstern sætpunkt-

sindflydelse i "Indstillinger" eller "Assist"-menuen. Se afsnit

7.4.3 Analog indgang.

"Temperaturføring"

Når denne funktion er aktiveret i reguleringsformen proportional-

tryk eller konstanttryk, reduceres sætpunktet for løftehøjde i hen-

hold til medietemperaturen.

Du kan indstille temperaturindflydelsen til at fungere ved medie-

temperaturer under 80 eller 50 °C. Disse temperaturgrænser

betegnes som T

maks.

. Sætpunktet reduceres i forhold til den ind-

stillede løftehøjde, som er 100 %, i henhold til nedenstående

karakteristika.

Fig. 48 "Temperaturføring"

I ovenstående eksempel er T

maks.

lig med 80 °C valgt. Den aktu-

elle medietemperatur T

aktuel

bevirker at sætpunktet for løftehøjde

reduceres fra 100 % til H

aktuel

Temperaturindflydelse kræver at følgende er opfyldt:

• proportionaltrykregulering, konstanttrykregulering eller drift på

konstant kurve

• pumpe installeret i fremløbsledningen

• anlæg med regulering af fremløbstemperaturen.

Temperaturføring egner sig til følgende anlæg:

• Anlæg med varierende flow, for eksempel tostrengede varme-

anlæg, hvor aktivering af temperaturindflydelse sikrer en yder-

ligere reduktion af pumpeydelsen i perioder med lille varmebe-

hov og dermed reduceret fremløbstemperatur.

• Anlæg med næsten konstant flow, for eksempel enstrengede

varmeanlæg og gulvvarmeanlæg, hvor varierende varmebe-

hov ikke kan registreres som ændringer i løftehøjden, som det

er tilfældet i tostrengede varmeanlæg. I sådanne anlæg kan

pumpens ydelse kun tilpasses ved at aktivere temperaturind-

flydelse.

Valg af maksimumtemperatur

I anlæg med en dimensioneret fremløbstemperatur:

• Op til og med 55 °C, vælg en maksimumstemperatur lig med

50 °C.

• Over 55 °C, vælg en maksimumstemperatur lig med 80 °C.

Du kan ikke bruge temperaturindflydelsesfunktionen i aircondi-

tion- og køleanlæg.

3.1.15.0.0.0 Sætpunktsindflydelse

Område

4-20 mA [0-100 %]

0-10 V [0-100 %]

Regulering

0-20 %

for eksempel

0-2 V

Sætpunkt er lig med mini-

mum.

20-100 %

for eksempel

2-10 V

Sætpunkt er lig med fra mini-

mum til sætpunkt.

TM05 3219 12123.1.15.10.0 Ekstern sætpunktsfunktion

rpm

Min.

Max.

TM05 3022 1212

T [°C]

30 %

20 50 80

100 %

actual
