Grundfos MAGNA3 D 32-80 180 97924451 [911/1656] Posições da caixa de comandos

Português (PT)

911

3.5 Posições da caixa de comandos

Para garantir um arrefecimento adequado, assegure que a caixa

de comandos está na posição horizontal com o logótipo da

Grundfos na posição vertical. Consulte a fig. 9.

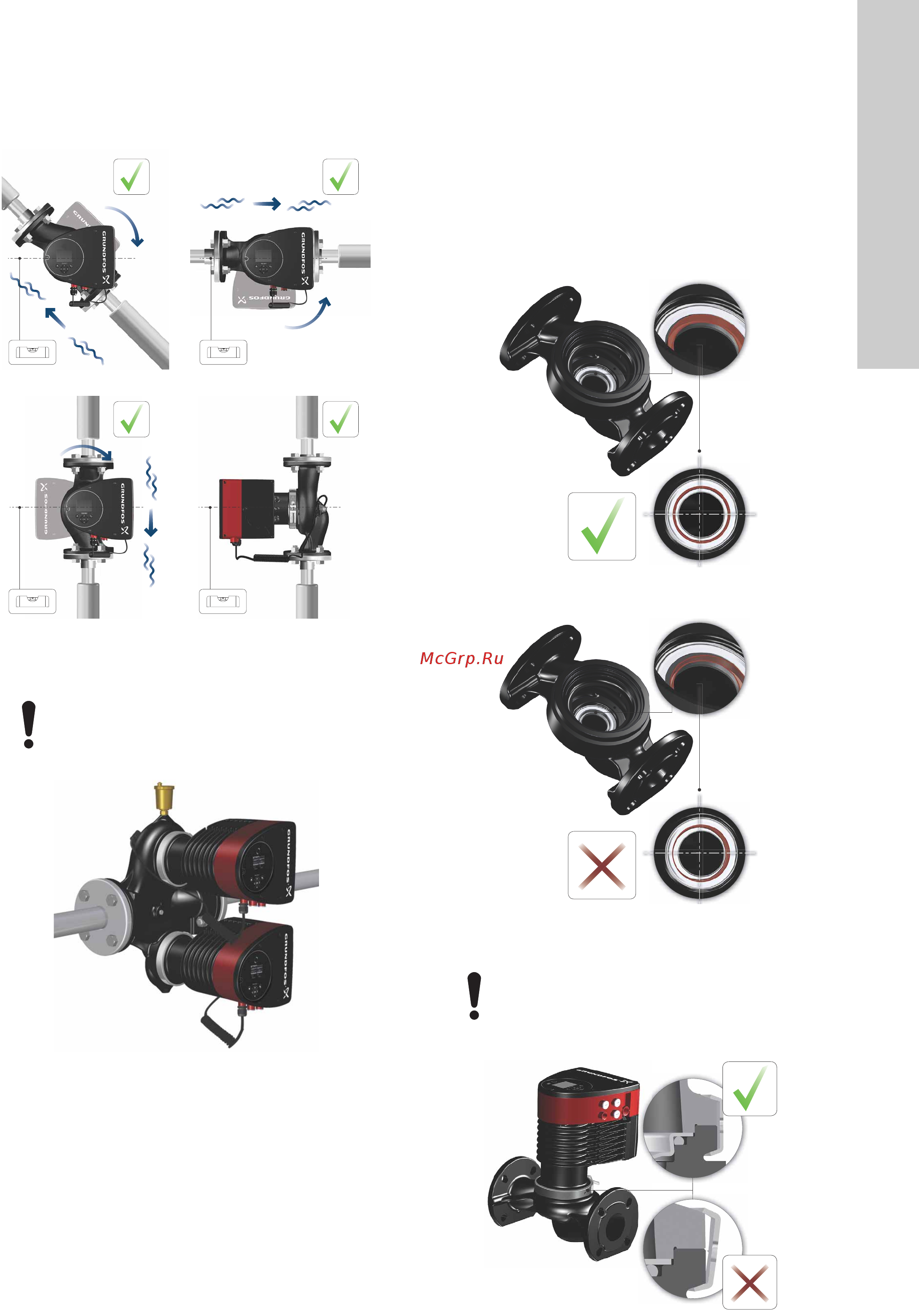

Fig. 9 Circulador com caixa de comandos na posição hori-

zontal

Fig. 10 Purgador de ar automático

3.6 Posição da cabeça do circulador

Caso remova a cabeça do circulador antes de o mesmo ser insta-

lado na tubagem, preste especial atenção ao instalar a cabeça

no corpo do circulador:

1. Certifique-se visualmente de que o anel flutuante no sistema

vedante fica centrado. Consulte as figuras 11 e 12.

2. Baixe a cabeça do circulador com o veio do rotor e o impulsor

suavemente no corpo do circulador.

3. Certifique-se de que a face de contacto do corpo do circula-

dor e da cabeça do circulador estão em contacto antes de

apertar a braçadeira. Consulte a fig. 13.

Fig. 11 Sistema vedante centrado corretamente

Fig. 12 Sistema vedante centrado incorretamente

Fig. 13 Instalação da cabeça do circulador no corpo do circu-

lador

TM05 2915 3216

Equipe os circuladores duplos instalados em tuba-

gens horizontais com um purgador de ar automá-

tico, Rp 1/4, na parte superior do corpo do circula-

dor. Consulte a fig. 10.

TM05 6061 3216

TM05 6650 3216TM05 665132162

Tenha em atenção a posição da braçadeira antes

de a apertar. Uma posição incorreta da braçadeira

irá causar fugas no circulador e danificará os com-

ponentes hidráulicos na cabeça do circulador. Con-

sulte a fig. 13.

TM05 5837 3216
