818

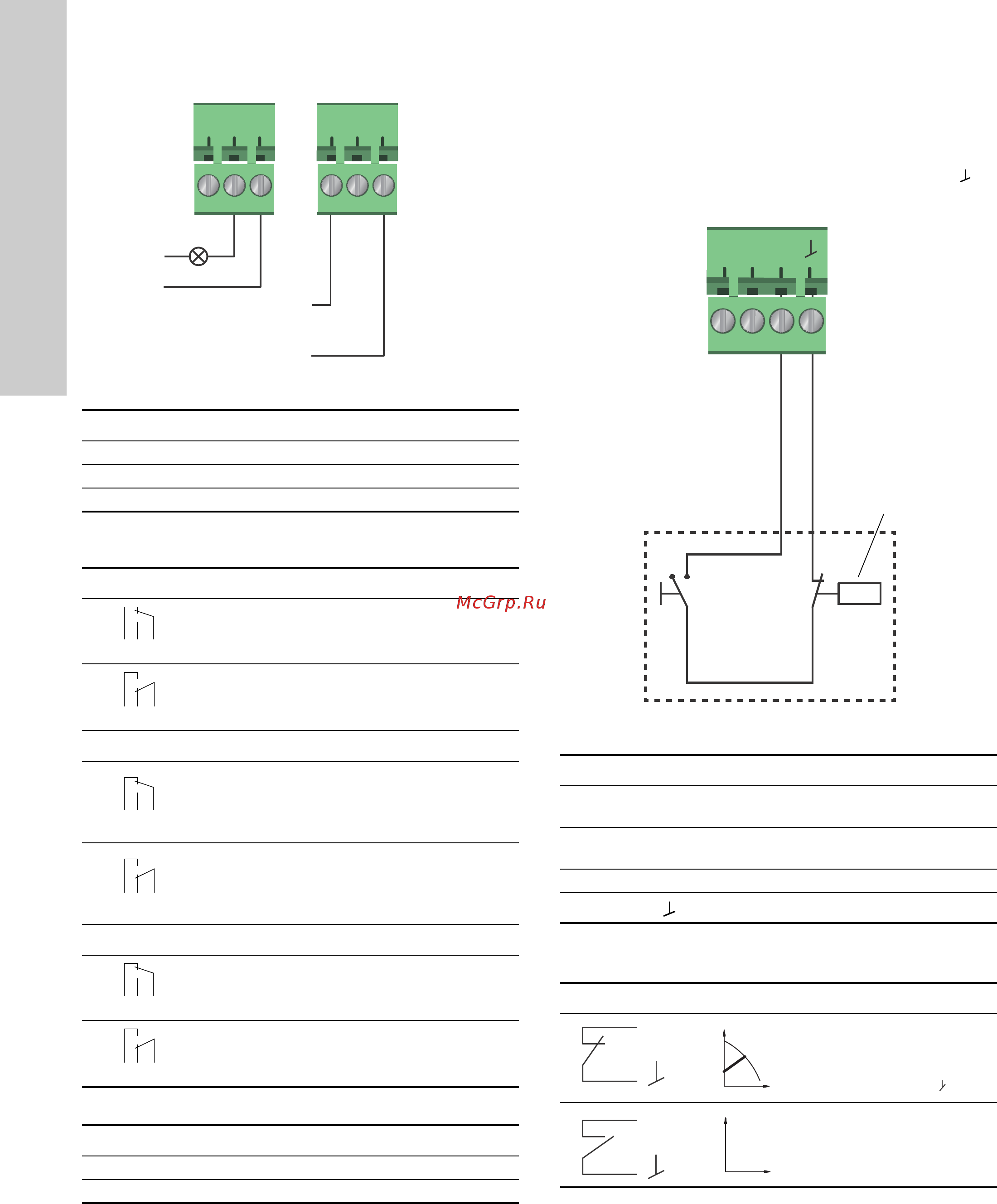

Afb. 27 Relaisuitgang
De functies van de signaalrelais staan vermeld in de onder-
staande tabel:
Fabrieksinstellingen van relais:
7.4.2 Digitale ingangen
Zie afb. 25, pos. 2.
U kunt de digitale ingang gebruiken voor externe regeling van
in-/uitschakeling of geforceerde maximale of minimale curve.
Als geen externe aan/uit-schakelaar is aangesloten, moet de
doorverbinding tussen klemmen start-stop (S/S) en massa ( )
worden gehandhaafd. Deze aansluiting is de fabrieksinstelling.
Afb. 28 Digitale ingang
Externe start-stop
U kunt de pomp in- en uitschakelen via de digitale ingang.
TM05 3338 1212
Contactsymbool Functie
NC NC
NO NO
CAlgemeen
Signaalrelais Alarmmelding
Niet geactiveerd:
• De voedingsspanning is uitgeschakeld.
• De pomp heeft geen storing waargenomen.
Geactiveerd:
• De pomp heeft een storing waargenomen.
Signaalrelais Gereedmelding
Niet geactiveerd:
• De pomp heeft een storing waargenomen en
kan niet meer werken.
• De voedingsspanning is uitgeschakeld.
Geactiveerd:
• De pomp is uitgeschakeld, maar is gereed
om te werken.
• De pomp werkt.
Signaalrelais Bedrijfsmelding
Niet geactiveerd:
• De voedingsspanning is uitgeschakeld.
Geactiveerd:
• De pomp werkt.
Relais Functie
1 Bedrijfsmelding
2 Alarmmelding
NC NO C NC NO C
Bedrijf
"alarm"
Relais 1 Relais 2
132
NC NO C
132
NC NO C
12 3
NC NO C
132
NC NO C
132
NC NO C
12 3
NC NO C
132
NC NO C
132
NC NO C
12 3
NC NO C
TM05 3339 1212
Contactsymbool Functie
M
A
Maximale curve
100 % toerental
M
I
Minimale curve
S/S Start-stop
Verbinding met de massa
Start-stop
Normaal bedrijf
Fabrieksinstelling met
doorverbinding tussen
start-stop en .
Stop
S/S
M
I
M
A
Aan/uit-timer
Start-stop
S/S
Q
H
S/S
